一种玛卡精粉造粒设备的制作方法

本实用新型属于玛卡加工领域，具体设计一种玛卡精粉造粒设备。

背景技术：

玛卡精粉造粒加工时，需要采用机械设备辅助玛卡精粉的造粒加工，现有的玛卡精粉造粒设备对玛卡精粉进行造粒加工，加工后的玛卡精粉粒，成型不均匀，制造出来的玛卡精粉粒，外形不一致，影响玛卡精粉粒的外形美，影响玛卡精粉粒的质量。现有的成型设备结构复杂，操作不便，不宜于推广。

技术实现要素：

针对上述现有技术存在的问题，本实用新型公开一种玛卡精粉造粒设备。

其技术方案为：

一种玛卡精粉造粒设备，包括进料仓、进料滚筒、喷淋头、挤压电机、挤压桶、螺旋挤压杆、加热装置、挤压仓、网孔板、切料旋刀、切料电机、导料箱、活动仓门、轻揉装置、输送带、集料箱、振动电机、横梁Ⅱ、限位块；

挤压桶设置在机架上，机架设置在底架上，挤压桶上设置有进料仓，进料仓末端设置有进料滚筒，进料仓上方设置有喷淋头，喷淋头与水管连接；

挤压桶内设置有螺旋挤压杆，螺旋挤压杆与挤压电机连接，挤压桶外壁包裹设置有加热装置，挤压桶末端设置为挤压仓，挤压仓末端固定设置有网孔板，靠近网孔板处设置有切料旋刀，切料旋刀与切料电机连接；

挤压仓外侧包围设置有导料箱，导料箱下方设置有输送带，输送带设置在底架上，导料箱靠近输送带处铰接有活动仓门，输送带上方设置有轻揉装置，输送带里侧紧贴设置有振动电机，输送带末端设置有导流板，导流板末端下方设置有集料箱；

机架上设置有横梁Ⅱ，横梁Ⅱ上设置有滑槽；

所述轻揉装置包括横梁Ⅰ、轻揉盘、固定轴、固定盘、凸轮盘、轻揉电机，横梁Ⅰ下端固定安装有轻揉盘，横梁Ⅰ上端固定安装有固定轴，固定轴穿过横梁Ⅰ上的滑槽，固定轴与滑槽间设置有弹簧，固定轴顶端固定连接有固定盘，固定轴上设置有限位块，固定盘紧贴凸轮盘设置，凸轮盘固定安装在轻揉电机动力输出轴上。

对玛卡精粉进行造粒加工时，将玛卡精粉放置在进料仓内，开启进料仓末端的进料滚筒和进料仓上方的喷淋头，喷淋头向进料仓内的玛卡精粉上喷淋少量水，进料滚筒对进料仓内的玛卡精粉进行均匀下料的同时，将喷淋头喷淋出来的水与玛卡精粉搅拌均匀。与水混合均匀的玛卡精粉随进料滚筒掉落到挤压桶内，开启与螺旋挤压杆连接的挤压电机，挤压电机带动螺旋挤压杆转动，螺旋挤压杆转动的同时将挤压桶内的玛卡精粉挤压到挤压仓内，螺旋挤压杆继续挤压过来的与水混合均匀的玛卡精粉将挤压仓内的玛卡精粉从挤压仓末端的网孔板挤出。开启与切料旋刀连接的切料电机，切料旋刀将从网孔板挤压出来的玛卡条切断成粒，切断成粒的玛卡顺导料箱掉落到导料箱下方的输送带上，输送带输送玛卡粒运动。开启轻揉电机和振动电机，振动电机振动对输送带上的玛卡粒进行不断的翻面。轻揉电机带动凸轮盘转动，凸轮盘的凸出部分会使得固定盘发生位移。固定盘发生位移时，固定轴与滑槽间的弹簧被压缩，凸轮盘的凸出部分转动离开固定盘后，固定轴与滑槽间的弹簧弹性形变推动固定轴上的固定盘向凸轮盘的方向运动。凸轮盘与弹簧相互作用，使得固定盘位移带动轻揉盘移动，轻揉盘对输送带上的玛卡粒进行成型轻揉，使得玛卡粒成型均匀，成型效果好。

采用本实用新型公开的一种玛卡精粉造粒设备对玛卡精粉进行造粒加工，加热装置对挤压桶内的水与玛卡精粉的混合物进行加热，使得玛卡精粉在挤压成条加工时，失去部分水，能提高玛卡精粉的成型效率。切料旋刀将挤压成条的玛卡精粉刮断成粒后，轻柔装置对玛卡精粉粒进行轻揉，使得加工出来的玛卡精粉粒成型均匀，外形美观。本造粒设备结构简单，操作方便，方便造粒机推广，提高玛卡精粉的成型效率。

附图说明

图1为本实用新型结构示意图；

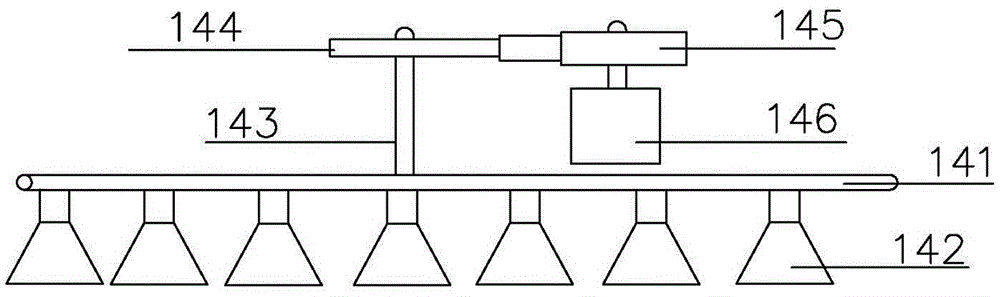

图2为本实用新型轻揉装置结构示意图；

图3为固定盘与凸轮盘连接结构示意图；其中，1-进料仓、2-进料滚筒、3-喷淋头、4-挤压电机、5-挤压桶、6-螺旋挤压杆、7-加热装置、8-挤压仓、9-网孔板、10-切料旋刀、11-切料电机、12-导料箱、13-活动仓门、14-轻揉装置、15-输送带、16-集料箱、17-振动电机、18-横梁Ⅱ、19-限位块、141-横梁Ⅰ、142-轻揉盘、143-固定轴、144-固定盘、145-凸轮盘、146-轻揉电机。

具体实施方式

如图所示，一种玛卡精粉造粒设备，包括进料仓1、进料滚筒2、喷淋头3、挤压电机4、挤压桶5、螺旋挤压杆6、加热装置7、挤压仓8、网孔板9、切料旋刀10、切料电机11、导料箱12、活动仓门13、轻揉装置14、输送带15、集料箱16、振动电机17、横梁Ⅱ18、限位块19；

挤压桶5设置在机架上，机架设置在底架上，挤压桶5上设置有进料仓1，进料仓1末端设置有进料滚筒2，进料仓1上方设置有喷淋头3，喷淋头3与水管连接；

挤压桶5内设置有螺旋挤压杆6，螺旋挤压杆6与挤压电机4连接，挤压桶5外壁包裹设置有加热装置7，挤压桶5末端设置为挤压仓8，挤压仓8末端固定设置有网孔板9，靠近网孔板9处设置有切料旋刀10，切料旋刀10与切料电机11连接；

挤压仓8外侧包围设置有导料箱12，导料箱12下方设置有输送带15，输送带15设置在底架上，导料箱12靠近输送带15处铰接有活动仓门13，输送带15上方设置有轻揉装置14，输送带15里侧紧贴设置有振动电机17，输送带15末端设置有导流板，导流板末端下方设置有集料箱16；

机架上设置有横梁Ⅱ18，横梁Ⅱ18上设置有滑槽；

所述轻揉装置14包括横梁Ⅰ141、轻揉盘142、固定轴143、固定盘144、凸轮盘145、轻揉电机146，横梁Ⅰ141下端固定安装有轻揉盘142，横梁Ⅰ141上端固定安装有固定轴143，固定轴143穿过横梁Ⅰ18上的滑槽，固定轴143与滑槽间设置有弹簧，固定轴143顶端固定连接有固定盘144，固定轴143上设置有限位块19，固定盘144紧贴凸轮盘145设置，凸轮盘145固定安装在轻揉电机146动力输出轴上。
