自热方便饭生产用自排污式蔬菜清洗池的制作方法

本发明涉及自热方便饭生产用配套清洗装置，尤其是一种避免损伤蔬菜、提高清洗效率、降低工人劳动强度、降低企业用工成本投入、缩小清洗池体积、不再需要排污动力设备和降低能耗的自热方便饭生产用自排污式蔬菜清洗池。

背景技术：

现有的方便食品在野外探险、旅游、部队以及民警执行任务等环境中，如果没有开水就无法食用。因此，自热方便饭应运而生，现有的自热方便饭一般包括放置在外包装盒底部的自发热袋，放置在自发热袋上方的饭包袋，放置在饭包袋上方的菜包袋，在自发热袋与饭包袋之间放置有吃饭用的一次性勺子，再通过密封盖封装，最后在整个外包装盒外包裹一层塑料膜对外包装盒封装。使用时，将塑料膜撕开，取下密封盖后依次取出菜包袋、饭包袋、一次性勺子和自发热袋，然后撕开饭包袋的塑料封层和撕开菜包袋，将菜包袋中的菜倒入饭包袋的饭面上；再撕开自发热袋的塑料外包层后将其放置在包装盒底部，再向盒内倒入冷水，快速将装有菜的饭包袋放置在包装盒中，盖上密封盖，当自发热袋遇水后实现自发热对饭包袋进行加热，即刻就可食用。

随人们对生活质量要求的提高，人们也注重荤素搭配，因此也出现了多个菜品的自热方便饭。在自热方便饭生产中，一般都是工厂集成化生产，蔬菜的清洗一般都是采用在清洗池中安装搅拌器对蔬菜进行清洗。该类清洗结构在搅拌器工作过程中，工人无法打捞蔬菜，清洗时间长，同时旋转的搅拌器很容易损伤蔬菜，造成不必要的浪费，进而造成自热方便饭制造成本高。对同一批蔬菜清洗需要多次换水，水资源消耗严重。并且要想保证污水排放，势必造成清洗池体积较大，占用生产厂房位置较大，无形中增加企业的用地成本。

技术实现要素：

本发明的目的是提供一种避免损伤蔬菜、提高清洗效率、降低工人劳动强度、降低企业用工成本投入、缩小清洗池体积、不再需要排污动力设备和降低能耗的自热方便饭生产用自排污式蔬菜清洗池。

为实现上述目的而采用的技术方案是这样的，即一种自热方便饭生产用自排污式蔬菜清洗池，包括清洗池，穿过清洗池的池壁并与清洗池的内腔连通的供水管，安装在该供水管上的控制阀；其中：所述清洗池的内腔的中下部位置处设置有支撑架安装凸台，该支撑架安装凸台与清洗池的内壁固定为一体，在支撑架安装凸台的顶面板上固定有支撑架，该支撑架的顶部均布有至少三根出气管，该出气管的外壁底部焊接在支撑架的顶部，所述出气管的外壁顶部设置有多个出气孔，该多个出气孔均布在出气管的轴线方向上；

所述的至少三根出气管的外壁底部中间位置处通过连接管与输气管连通，该输气管的进气端穿出清洗池的池壁后与位于清洗池外的高压空气储气罐连通，所述高压空气储气罐通过管道与空压机连通，在输气管上设置有单向阀，该单向阀靠近输气管的进气端；

在出气管的上方设置有蔬菜限位过滤网框，该蔬菜限位过滤网框的下边部紧抵在定位凸台的顶面上，该定位凸台与清洗池的内壁固定为一体，所述定位凸台位于清洗池的内腔的中下部；

所述蔬菜限位过滤网框将清洗池的内腔分割为上下两腔，上腔为蔬菜清洗腔，下腔为污泥沉淀腔,所述清洗池的底部设置有排污管，该排污管与污泥沉淀腔连通,所述排污管上设置有排污阀;

所述蔬菜限位过滤网框又包括一个长方体框架，该长方体框架的底框上固定有将底框面封堵的网板，在长方体框架的顶框上固定有挂环安装架，该挂环安装架上固定有挂环，所述挂环悬挂在挂钩上，该挂钩固定在钢绳的一端，该在钢绳的另一端固定在卷扬机的卷扬盘上，所述卷扬机固定在航车的行架上；

所述污泥沉淀腔有五块板体围合而成，该五块板体分别是板体ⅰ、板体ⅱ、板体ⅲ、板体ⅳ和底板，所述板体ⅰ的顶端、板体ⅱ的顶端、板体ⅲ的顶端和板体ⅳ的顶端均与支撑架安装凸台的底面板或支撑架安装凸台的内侧面壁板固定为一体；

所述板体ⅰ的底端、板体ⅱ的底端、板体ⅲ的底端和板体ⅳ的底端各自对应的固定在底板的一个侧壁上；

所述板体ⅰ的顶端至板体ⅰ的底端、板体ⅱ的顶端至板体ⅱ的底端、板体ⅲ的顶端至板体ⅲ的的底端、板体ⅳ的顶端至板体ⅳ的底端均向清洗池的中心点倾斜，使得污泥沉淀腔形成上大下小的漏斗状；

以清洗池的安装基面为参照，所述底板的一端高于与其相对的另外一端，使得污泥沉淀腔中具有最低排污区，所述排污管的入水口位于最低排污区中。

进一步的：所述输气管上设置有气泵，该气泵位于清洗池外。

再进一步的：所述长方体框架的四个侧框中的任意三个侧框上固定有侧网板，该侧网板将对应的侧框面封堵。

本发明由于上述结构而具有的优点是：避免了损伤蔬菜、提高了清洗效率、降低了工人劳动强度、降低了企业用工成本投入、缩小了清洗池体积、不再需要排污动力设备和降低了能耗。

附图说明

本发明可以通过附图给出的非限定性实施例进一步说明。

图1为本发明的结构示意图。

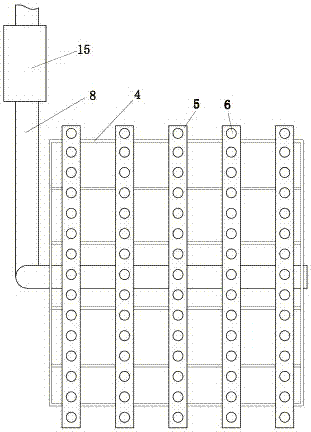

图2为本发明出气管与支撑架连接处的结构示意图。

图3为本发明蔬菜限位过滤网框的结构示意图。

图4为本发明污泥沉淀腔处的结构示意图。

具体实施方式

下面结合附图和实施例对本发明作进一步说明：

参见附图1至4，图中的自热方便饭生产用自排污式蔬菜清洗池，包括清洗池1，穿过清洗池1的池壁并与清洗池1的内腔连通的供水管2，安装在该供水管2上的控制阀3；其特征在于：所述清洗池1的内腔的中下部位置处设置有支撑架安装凸台17，该支撑架安装凸台17与清洗池1的内壁固定为一体，在支撑架安装凸台17的顶面板上固定有支撑架4，该支撑架4的顶部均布有至少三根出气管5，该出气管5的外壁底部焊接在支撑架4的顶部，所述出气管5的外壁顶部设置有多个出气孔6，该多个出气孔6均布在出气管5的轴线方向上；

所述的至少三根出气管5的外壁底部中间位置处通过连接管7与输气管8连通，该输气管8的进气端穿出清洗池1的池壁后与位于清洗池1外的高压空气储气罐9连通，所述高压空气储气罐9通过管道与空压机10连通，在输气管8上设置有单向阀18，该单向阀18靠近输气管8的进气端；

在出气管5的上方设置有蔬菜限位过滤网框11，该蔬菜限位过滤网框11的下边部紧抵在定位凸台12的顶面上，该定位凸台12与清洗池1的内壁固定为一体，所述定位凸台12位于清洗池1的内腔的中下部；

所述蔬菜限位过滤网框11将清洗池1的内腔分割为上下两腔，上腔为蔬菜清洗腔13，下腔为污泥沉淀腔14,所述清洗池1的底部设置有排污管16，该排污管16与污泥沉淀腔14连通,所述排污管16上设置有排污阀19;

所述蔬菜限位过滤网框11又包括一个长方体框架1101，该长方体框架1101的底框上固定有将底框面封堵的网板1102，在长方体框架1101的顶框上固定有挂环安装架1103，该挂环安装架1103上固定有挂环1104，所述挂环1104悬挂在挂钩20上，该挂钩20固定在钢绳21的一端，该在钢绳21的另一端固定在卷扬机22的卷扬盘上，所述卷扬机22固定在航车的行架23上；

所述污泥沉淀腔14有五块板体围合而成，该五块板体分别是板体ⅰ1401、板体ⅱ1402、板体ⅲ1403、板体ⅳ1404和底板1405，所述板体ⅰ1401的顶端、板体ⅱ1402的顶端、板体ⅲ1403的顶端和板体ⅳ1404的顶端均与支撑架安装凸台17的底面板或支撑架安装凸台17的内侧面壁板固定为一体；

所述板体ⅰ1401的底端、板体ⅱ1402的底端、板体ⅲ1403的底端和板体ⅳ1404的底端各自对应的固定在底板1405的一个侧壁上；

所述板体ⅰ1401的顶端至板体ⅰ1401的底端、板体ⅱ1402的顶端至板体ⅱ1402的底端、板体ⅲ1403的顶端至板体ⅲ1403的的底端、板体ⅳ1404的顶端至板体ⅳ1404的底端均向清洗池1的中心点倾斜，使得污泥沉淀腔14形成上大下小的漏斗状；

以清洗池1的安装基面为参照，所述底板1405的一端高于与其相对的另外一端，使得污泥沉淀腔14中具有最低排污区1406，所述排污管16的入水口位于最低排污区1406中。在该实施例中，工人先将清洗池1中放入大半池的干净水，再将需要清洗的蔬菜放入清洗池1中，接着打开单向阀18对清洗池1的干净水注入高压空气，高压空气使得清洗池1的干净水与需要清洗的蔬菜一起在蔬菜清洗腔13中翻滚，从蔬菜上掉下的污泥以及蔬菜残渣在水中，蔬菜由于蔬菜限位过滤网框11作用，只能在蔬菜清洗腔13中翻滚。清洗干净后，卷扬机22工作，将蔬菜限位过滤网框11提升至清洗池1上方，工人采用高压水枪对蔬菜限位过滤网框11稍微冲洗一下，水调入清洗池1内，污泥以及蔬菜残渣从蔬菜限位过滤网框11网孔中漏下进入污泥沉淀腔14中。工人根据经验，只要看见蔬菜已经清洗干净，就通过卷扬机22提升打捞，然后又航车吊运，提高了清洗效率和能降低水资源消耗。所述航车安装在生产车间，而自热方便饭生产用自排污式蔬菜清洗池位于生产车间的生产线上，以前航车所起作用就是对自热方便饭生产设备进行吊运，其使用受到局限，本自热方便饭生产用自排污式蔬菜清洗池可以有效的提高其利用率，尽可能的实现物尽其用，降低了工人劳动强度的同时，可以减少打捞工人数量，降低企业用工成本的投入。在所述结构中，污泥沉淀腔14的形状与能有效保证清洗池1的体积，并且不影响出气管5出气对水中蔬菜形成搅拌清洗，出气管5出气对水中蔬菜形成搅拌过程只能怪不会对沉淀在污泥沉淀腔14中污泥搅拌至蔬菜清洗腔13顶部，从而加快了蔬菜清洗干净的速度，所述的板体ⅰ1401、板体ⅱ1402、板体ⅲ1403、板体ⅳ1404和底板1405均为倾斜状，可以降低清洗水的用量，进一步降低了水资源的能耗；排污管16使用时，直接与市政下水道连通，由于排污管16始终处于最低排污区1406，打开排污阀19，不再需要另外的动力设备，即不再需要排污泵便能实现自动排污，降低了设备成本。

为保证高压空气储气罐9中气压过低时，仍旧能够清洗蔬菜作业，上述实施例中，优选地：所述输气管8上设置有气泵15，该气泵15位于清洗池1外。

为便于工人从蔬菜限位过滤网框11拿出洗净的菜，同时兼顾航车提运清洗后的蔬菜不从蔬菜限位过滤网框11中掉出或者少掉出，上述实施例中，优选地：所述长方体框架1101的四个侧框中的任意三个侧框上固定有侧网板1105，该侧网板1105将对应的侧框面封堵。

为避免吊运过程中掉菜，上述实施例中，优选地：所述长方体框架1101的四个侧框上均固定有侧网板1105，该侧网板1105将对应的侧框面封堵。

上述实施例中，所有部件均为市场销售产品。

显然，上述所有实施例是本发明的一部分实施例，而不是全部的实施例。基于本发明所述实施例，本领域技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本发明保护的范畴。

综上所述，由于上述结构，本发明避免了损伤蔬菜、提高了清洗效率、降低了工人劳动强度、降低了企业用工成本投入、缩小了清洗池体积、不再需要排污动力设备和降低了能耗。
