一种甘蔗削皮机的制作方法

本发明涉及一种农业机械技术领域，特别是涉及一种甘蔗削皮机。

背景技术：

全世界有一百多个国家出产甘蔗，最大的甘蔗生产国是巴西、印度和中国。甘蔗中含有丰富的糖分、水分，还含有对人体新陈代谢非常有益的各种维生素、脂肪、蛋白质、有机酸、钙、铁等物质，其主要用于制糖。

传统的甘蔗削皮是人工削皮，即人拿着甘蔗刀进行削皮，但是，人工削皮费时、费力、效率低下，削皮的厚度不均，会造成大量浪费。此外，也是更重要的，人工手动削皮存在削到手的危险。而市面上存在的机器削皮，却主要以刮表面黑皮为主，无法彻底削除干净。

因此，设计一种高功效、更安全的甘蔗削皮机是具有重要意义的。

技术实现要素：

针对现有技术中存在的技术问题，本发明的目的是：提供一种甘蔗削皮机，包括壳体，以及位于壳体内的输送模块和处理模块，所述输送模块和所述处理模块前后连接；

所述处理模块包括依次连接的磨皮单元、清洗单元和切块单元，所述磨皮单元与所述输送模块连接。

优选地，所述输送模块包括轴承、滑轮组件、第一皮带组件和第一电机组件，所述轴承与所述滑轮组件连接，所述第一电机组件为所述第一皮带组件提供动力，所述滑轮组件在所述第一皮带组件的作用下转动。

优选地，所述磨皮单元包括第三电机、第一支座、毛刷和第二皮带组件，所述第三电机为所述第二皮带组件提供动力，所述第一支座位于所述毛刷的一侧，所述毛刷的另一侧与所述第二皮带组件连接。

优选地，所述清洗单元包括第四电机组件、滚轮组件、第三皮带组件和第二支座，所述滚轮组件与所述第三皮带组件连接，所述第二支座与所述第三皮带组件连接。

优选地，所述切块单元包括第五电机和在所述第五电机作用下运行的锯刀；

所述切块单元的下方设有收集箱。

优选地，所述滑轮组件包括上滑轮和与所述上滑轮平行设置的下滑轮，所述上滑轮和所述下滑轮之间设有甘蔗放置区，所述第一电机组件带动所述上滑轮正转，且带动所述下滑轮反转。

优选地，所述上滑轮和所述下滑轮均是由硅胶材质制成的。

优选地，所述毛刷的表面设有螺纹，所述毛刷上设有喷水孔。

优选地，所述磨皮单元的下方设有装料箱。

优选地，所述清洗单元的顶部设有喷洒口，所述清洗单元的底部设有引流槽。

本发明相对于现有技术具有如下的优点及效果：

本发明所述的甘蔗削皮机，包括壳体，以及位于壳体内的输送模块和处理模块，输送模块和处理模块前后连接，处理模块包括依次连接的磨皮单元、清洗单元和切块单元，磨皮单元与输送模块连接；通过输送模块对甘蔗进行运送，磨皮单元对甘蔗进行初步处理，清洗单元对甘蔗进行清洗，切块单元对甘蔗进行削块，各个部件之间的相互作用，实现甘蔗削皮的高功效、更安全的目的。

附图说明

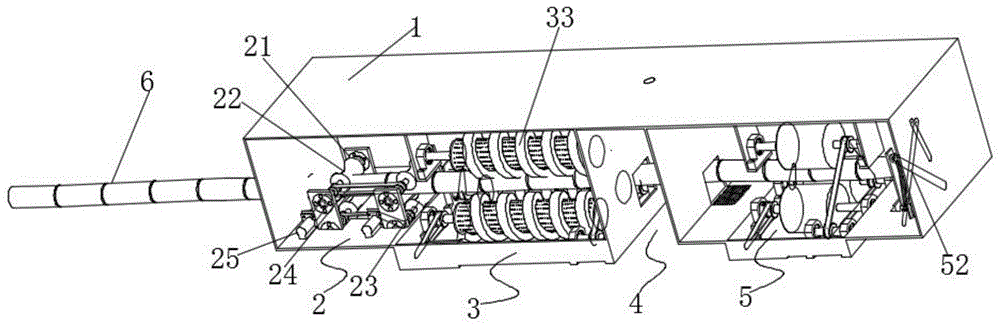

图1是本发明实施例甘蔗削皮机的主视图；

图2是本发明实施例输送模块的结构示意图；

图3是本发明实施例磨皮单元的结构示意图；

图4是本发明实施例清洗单元的结构示意图；

图5是本发明实施例切块单元的结构示意图。

其中，本发明实施例中：1、壳体；2、输送模块；21、轴承；22、上滑轮；23、下滑轮；24、第一皮带组件；25、第一电机组件；3、磨皮单元；31、第三电机；32、第一支座；33、毛刷；34、第二皮带组件；4、清洗单元；41、滚轮组件；42、第三皮带组件；43、第二支座；44、喷洒口；45、引流槽；5、切块单元；51、第五电机；52、锯刀；6、甘蔗。

具体实施方式

下面结合实施例及附图对本发明作进一步详细的描述，但本发明的实施方式不限于此。

实施例一：

如图1所示，本发明优选实施例的一种甘蔗削皮机，包括壳体1，以及位于壳体1内的输送模块2和处理模块，输送模块2和处理模块前后连接。其中，处理模块包括依次连接的磨皮单元3、清洗单元4和切块单元5，磨皮单元3与输送模块2连接。通过输送模块2对甘蔗6进行运送，磨皮单元3对甘蔗6进行初步处理，清洗单元4对甘蔗6进行清洗，切块单元5对甘蔗6进行削块，各个部件之间的相互作用，实现甘蔗6削皮的高功效、更安全的目的。

如图2所示，输送模块2包括轴承21、滑轮组件、第一皮带组件24和第一电机组件25，轴承21与滑轮组件连接，第一电机组件25为第一皮带组件24提供动力，滑轮组件在第一皮带组件24的作用下转动。其中，滑轮组件包括上滑轮22和与上滑轮22平行设置的下滑轮23，上滑轮22和下滑轮23之间设有甘蔗6放置区。本实施例中，上滑轮22和下滑轮23均是由硅胶材质制成的。当工作人员将甘蔗6放进输送模块2时，第一电机组件25通电，第一电机组件25中的一个电机带动第一皮带组件24转动起来，从而带动上滑轮22正转，第一电机组件25中的另一个电机带动下滑轮23反转，使得上滑轮22和下滑轮23之间的甘蔗6往前输送。

如图3所示，磨皮单元3包括第三电机31、第一支座32、毛刷33和第二皮带组件34，第三电机31为第二皮带组件34提供动力，第一支座32位于毛刷33的一侧，毛刷33的另一侧与第二皮带组件连34接，第二皮带组件34包括卡皮带轮和与卡皮带轮连接的皮带，卡皮带轮套设在第三电机31的转轴上。

本实施例中，毛刷33优选为螺纹设置的钢丝毛刷33，并且在毛,33上设有喷水孔。通过第三电机31带动螺旋钢丝毛刷33旋转，螺纹钢丝毛刷33对甘蔗6进行磨皮，使甘蔗6的有色表皮与甘蔗6的肉相分离。因为螺旋钢丝毛刷33在刷甘蔗6的皮时，会产生很多皮屑，产生的皮屑有些会粘附在钢丝毛刷33上，这时候钢丝毛刷33上的喷水孔就会喷水，对螺纹钢丝毛刷33进行清洗，毛刷33上的喷水孔会随着毛刷33边刷皮边喷水，从而清洗螺纹钢丝毛刷33上的皮屑，同时，甘蔗6会继续往前运动，输送至清洗单元4。由于甘蔗6磨皮处理后会掉落有色表皮，所以在磨皮单元3的下方设有装料箱，用于收集磨掉的有色表皮。

如图4所示，清洗单元4包括第四电机组件、滚轮组件41、第三皮带组件42和第二支座43，滚轮组件与第三皮带组件42连接，第二支座43与第三皮带组件42连接。甘蔗6磨皮结束后，会继续往前输送至清洗单元4区域，在清洗单元4的顶部设有喷洒口44，清洗单元4的底部设有引流槽45，喷洒口44连接着水源，扭动水龙头的开关，喷洒口44就会喷水，对磨完皮的甘蔗6进行清洗。清洗完成之后，甘蔗6会沾有水，引流槽45的作用就是把甘蔗6上面滴落的水引流出去。同时，滚轮组件41中在甘蔗6输送方向的右下角的滚轮被第四电机组件中的一个电机带着正转，而第四电机组件中的另一个电机带动滚轮组件41中的其余滚轮反转，从而使得甘蔗6发生自传，进而将甘蔗6输送至切块单元5。

如图5所示，切块单元5包括第五电机51和在第五电机51作用下运行的锯刀52。当甘蔗6输送到达切块单元5时，传动的锯刀52就会对甘蔗6进行切条，将甘蔗6切成九小条。工作人员提前设置好平行于甘蔗6的滑轮组件的启动时间，到了预设时间后就停下来，隔了一定的时间后再重新启动，传动的锯刀就会把甘蔗切断，如此反复。而切断的甘蔗6就像方糖一样小块的。另外，在切块单元5的下方设有收集箱，用于收集切断的甘蔗6。在本实施例中，锯刀52优选为钢丝锯刀52。

本发明所述的甘蔗削皮机的工作原理如下：首先，甘蔗6送入上滑轮22和下滑轮23之间，第一电机组件25带动上滑轮22、下滑轮23转动，使得甘蔗6被输送至磨皮单元3；之后，毛刷33对甘蔗6进行磨皮处理，有色表皮掉落至装料箱，同时，毛刷33上的喷水孔对毛刷33进行清理；接着，甘蔗6被输送至清洗单元4，喷洒口44喷出的水对甘蔗6进行清洗；最后，甘蔗6被输送至切块单元5，锯刀52将甘蔗6切割为小条，至此完成整个甘蔗6的输送、磨皮、清洗和切块操作。

本发明所述的甘蔗削皮机，通过输送模块2对甘蔗6进行运送，磨皮单元3对甘蔗6进行初步处理，清洗单元4对甘蔗6进行清洗，切块单元5对甘蔗6进行削块，各个部件之间的相互作用，实现甘蔗6削皮的高功效、更安全的目的。

上述实施例为本发明较佳的实施方式，但本发明的实施方式并不受上述实施例的限制，其他的任何未背离本发明的精神实质与原理下所作的改变、修饰、替代、组合、简化，均应为等效的置换方式，都包含在本发明的保护范围之内。
