一种盐渍猪肠衣加工用刮肠机的制作方法

1.本实用新型涉及盐渍猪肠衣加工技术领域，尤其涉及一种盐渍猪肠衣加工用刮肠机。


背景技术：

2.猪宰后的新鲜小肠，经加工除去肠内外的各种不需要的组织，剩下一层坚韧半透明的薄膜，称为肠衣，猪肠衣皮质坚韧、滑润、柔软，有弹性，是灌制各种香肠的好材料，还可加工成肠线，用于制造运动器具、乐器和外科手术用线等，刮肠机是一种制作猪肠衣的设备。
3.现有的刮肠机，在使用过程中，由于刮肠机的刮刀大都是固定式的，通常对相应厚度的小肠的刮洗效果最佳，对其它厚度的小肠就需要多次进行刮洗，降低了刮肠机的实用性。


技术实现要素：

4.本实用新型的目的是为了解决现有的刮肠机，在使用过程中，由于刮肠机的刮刀大都是固定式的，通常对相应厚度的小肠的刮洗效果最佳，对其它厚度的小肠就需要多次进行刮洗，降低了刮肠机的实用性的缺点，而提出的一种盐渍猪肠衣加工用刮肠机。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.一种盐渍猪肠衣加工用刮肠机，包括：
7.刮肠机体，所述刮肠机体的顶部安装有第一支撑架，且第一支撑架的内部安装有固定块，所述固定块的内部连接有螺杆，且螺杆的顶部安装有旋转杆，所述刮肠机体的内部安装有从动压辊，且从动压辊的上方设置有主动压辊，所述主动压辊的一端连接有步进电机，且主动压辊的另一端连接有连接轴，所述连接轴的外部套接有连接套，且连接套的顶部与步进电机的顶部均安装有固定套，所述第一支撑架的外部设置有第二支撑架，且第二支撑架的内部开设有限定槽，所述限定槽的内部连接有阻尼推块，且阻尼推块的相对面安装有第一刮刀，所述第一刮刀的底部设置有第二刮刀。
8.优选的，所述刮肠机体的内部安装有固定盒，且固定盒的外部连接有牵引线，所述牵引线的外部设置有传送辊，且牵引线的一侧安装有夹头，且夹头的内部夹持有猪肠衣本体。
9.优选的，所述猪肠衣本体与固定盒之间通过夹头、牵引线构成固定结构，且牵引线的表面与传送辊的表面相接触。
10.优选的，所述第一刮刀与第二刮刀之间通过阻尼推块、限定槽构成升降结构，且第一刮刀的长度与第二刮刀的长度相等。
11.优选的，所述主动压辊与第一支撑架之间通过旋转杆、螺杆、固定块构成升降结构，且固定块的内壁呈螺纹状结构。
12.优选的，所述主动压辊与第一支撑架之间通过步进电机、连接轴、连接套构成旋转
结构，且主动压辊的长度与从动压辊的长度相等。
13.综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
14.1、本实用新型中，设置第二支撑架、刮肠机体、阻尼推块、限定槽、第一刮刀以及第二刮刀，通过操作阻尼推块就方便带动第一刮刀进行升降操作，这样就方便调节第一刮刀的高度，便于对不同厚度的猪肠衣本体进行刮洗工作，不需要对猪肠衣本体进行多次刮洗，具有较高的实用性。
15.2、本实用新型中，设置有旋转杆、固定块、螺杆、固定套、主动压辊、从动压辊以及猪肠衣本体，通过操作旋转杆就方便带动主动压辊进行升降操作，这样就方便调节主动压辊的高度，便于对不同厚度的猪肠衣本体进行挤压，使猪肠衣本体内部的材料粉碎，方便下一步的刮洗，提高了肠衣加工的速度和质量。
附图说明

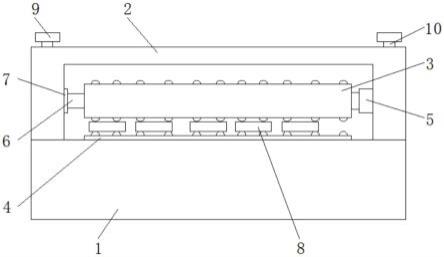

16.图1为本实用新型中刮肠机结构示意图；
17.图2为本实用新型中刮肠机内部结构示意图；
18.图3为本实用新型中刮肠机俯视结构示意图；
19.图4为本实用新型中刮刀结构示意图。
20.图例说明：
21.1、刮肠机体；2、第一支撑架；3、主动压辊；4、从动压辊；5、步进电机；6、连接轴；7、连接套；8、猪肠衣本体；9、旋转杆；10、螺杆；11、固定块；12、固定套；13、第二支撑架；14、阻尼推块；15、固定盒；16、牵引线；17、夹头；18、第一刮刀；19、限定槽；20、第二刮刀；21、传送辊。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
23.参照图1-4，一种盐渍猪肠衣加工用刮肠机，包括刮肠机体1，刮肠机体1的顶部安装有第一支撑架2，且第一支撑架2的内部安装有固定块11，固定块11的内部连接有螺杆10，且螺杆10的顶部安装有旋转杆9，刮肠机体1的内部安装有从动压辊4，且从动压辊4的上方设置有主动压辊3，主动压辊3与第一支撑架2之间通过旋转杆9、螺杆10、固定块11构成升降结构，且固定块11的内壁呈螺纹状结构，人工操作旋转杆9，旋转杆9通过固定块11的配合带动螺杆10进行旋转移动操作，螺杆10通过固定套12带动主动压辊3进行升降操作，这样就方便调节主动压辊3的高度，便于对不同厚度的猪肠衣本体8进行挤压工作，主动压辊3与第一支撑架2之间通过步进电机5、连接轴6、连接套7构成旋转结构，且主动压辊3的长度与从动压辊4的长度相等，启动步进电机5，步进电机5通过连接轴6、连接套7的配合带动主动压辊3进行旋转操作，这样就方便对猪肠衣本体8进行挤压，使猪小肠内部的材料粉碎，方便下一步的刮洗，主动压辊3的一端连接有步进电机5，且主动压辊3的另一端连接有连接轴6，连接轴6的外部套接有连接套7，且连接套7的顶部与步进电机5的顶部均安装有固定套12，第一
支撑架2的外部设置有第二支撑架13，且第二支撑架13的内部开设有限定槽19，限定槽19的内部连接有阻尼推块14，且阻尼推块14的相对面安装有第一刮刀18，第一刮刀18与第二刮刀20之间通过阻尼推块14、限定槽19构成升降结构，且第一刮刀18的长度与第二刮刀20的长度相等，人工操作阻尼推块14，阻尼推块14通过限定槽19带动第一刮刀18进行下降操作，这样就方便调节第一刮刀18的高度，便于对不同厚度的猪肠衣本体8进行刮衣工作，第一刮刀18的底部设置有第二刮刀20；
24.刮肠机体1的内部安装有固定盒15，且固定盒15的外部连接有牵引线16，牵引线16的外部设置有传送辊21，且牵引线16的一侧安装有夹头17，且夹头17的内部夹持有猪肠衣本体8，猪肠衣本体8与固定盒15之间通过夹头17、牵引线16构成固定结构，且牵引线16的表面与传送辊21的表面相接触，人工操作夹头17，夹头17通过牵引线16进行移动操作，夹头17将移动至猪肠衣本体8处，再通过夹头17将猪肠衣本体8的一端夹住，这样就方便完成猪肠衣本体8与固定盒15的连接工作，便于对猪肠衣本体8进行牵引。
25.工作原理：使用时，首先人工同时操作第一支撑架2两侧的旋转杆9，旋转杆9使得主动压辊3进行升降操作，这样就方便完成主动压辊3的高度调节工作，再将猪肠衣本体8放置在主动压辊3与从动压辊4之间，启动步进电机5，步进电机5通过连接轴6、连接套7的配合带动主动压辊3进行旋转操作，这样就方便对猪肠衣本体8进行挤压，使猪小肠内部的材料粉碎，方便下一步的刮洗，人工操作夹头17，夹头17通过牵引线16进行移动操作，夹头17将移动至猪肠衣本体8处，再通过夹头17将猪肠衣本体8的一端夹住，通过传送辊21(传送辊21通过伺服电机带动旋转，伺服电机附图中未画出)带动牵引线16进行移动，牵引线16又使得猪肠衣本体8进行传输工作，人工操作阻尼推块14，阻尼推块14通过限定槽19带动第一刮刀18进行下降操作，这样就方便调节第一刮刀18的高度，通过第一刮刀18与第二刮刀20就方便对猪肠衣本体8进行刮洗工作。
