一种用于养殖饲料的螺旋式膨化装置的制作方法

本技术涉及膨化装置，具体为一种用于养殖饲料的螺旋式膨化装置。

背景技术：

1、膨化装置主要用于食品膨化、畜禽饲料或用于膨化单一物料，也可做为植物油脂及饮用酒生产中物料的预处理，广泛应用于牲畜养殖饲料膨化生产中，饲料经膨化后,形成“爆米花”的状态,不但外形等物理状态有所改变,而且内部有机物分子结构也有改变,使淀粉更易消化,蛋白更易利用。

2、对养殖饲料进行螺旋膨化时，在将物料倒入膨化装置的入料管时，可能会发生堵塞，影响入料的效率，为此，我们提出一种用于养殖饲料的螺旋式膨化装置。

技术实现思路

1、本实用新型的目的在于提供一种用于养殖饲料的螺旋式膨化装置，以解决上述背景技术中提出的问题。

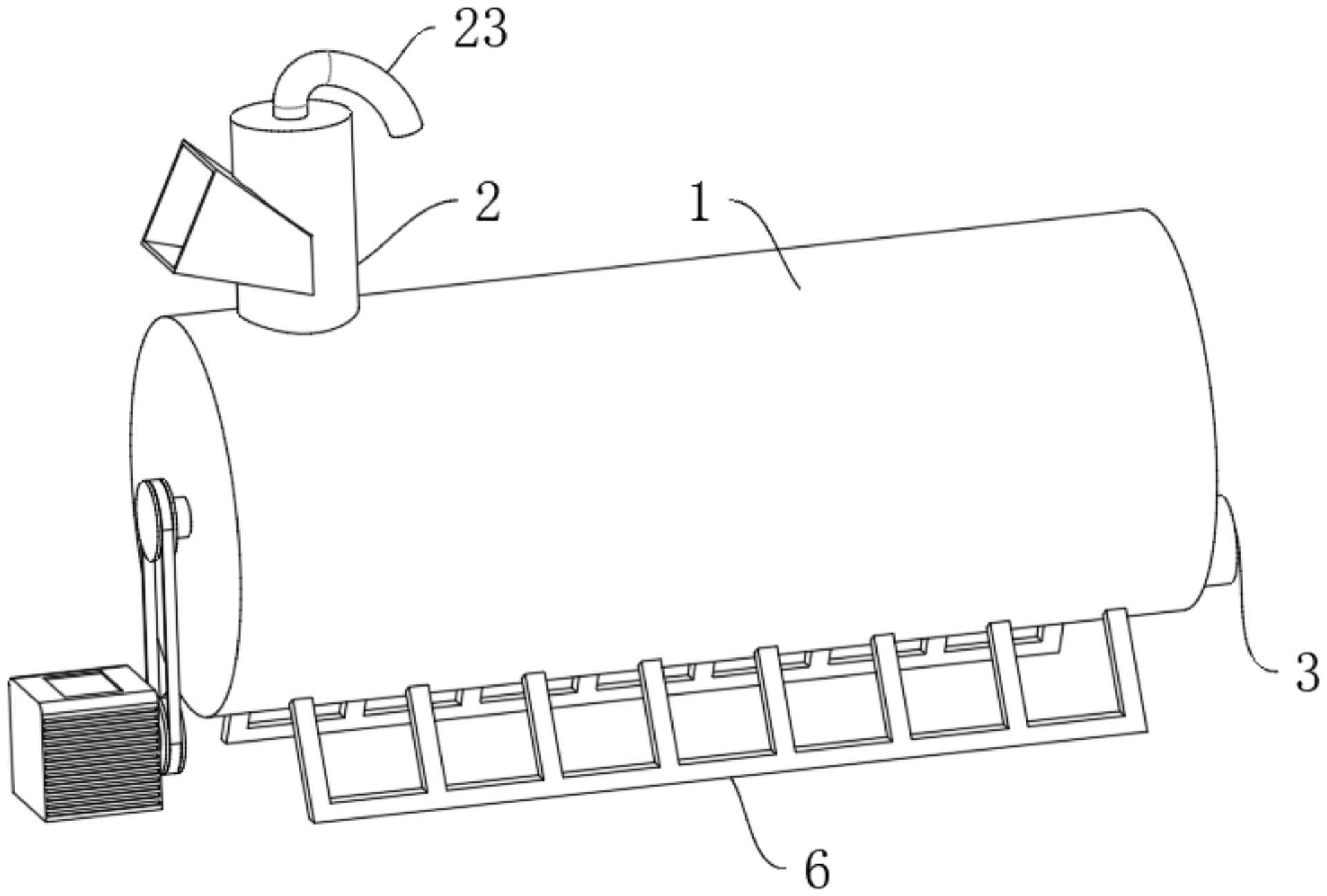

2、为实现上述目的，本实用新型提供如下技术方案：一种用于养殖饲料的螺旋式膨化装置，涉及膨化装置技术领域，解决了现有螺旋式膨化装置在膨化养殖饲料时，物料会堵塞在入料管内的问题，包括罐体、辅助轮、活动结构和辅助结构，罐体顶部设有入料管，罐体后侧设有出料管，罐体内转动连接有转轴，转轴上设有第一螺旋板，罐体外侧设有支撑架，转轴远离出料管的一侧贯穿罐体与辅助轮固定，罐体外侧设有电动机，电动机上设有主动轮，主动轮与辅助轮上设有皮带，活动结构位于入料管内，用于对入料管内的物料进行疏通，辅助结构位于入料管内，用于辅助活动结构疏通物料，本实用新型通过设置的活动结构，可以将入料管内的物料从中部向上传动来进行疏通，同时通过辅助结构带动活动结构上下活动，从而进一步对入料管内的物料进行疏通。

3、优选的，活动结构包括活动板，入料管侧面设有进料口，入料管顶部设有安装筒，安装筒内对称设有滑槽，活动板外侧均匀设有凸块，凸块与滑槽内部滑动连接，活动板与安装筒内部滑动连接，活动板上设有伺服电机，伺服电机输出端贯穿活动板设有连轴，连轴与活动板转动连接，连轴上设有第二螺旋板，用于带动入料管内部中部的物料向上传动。

4、优选的，辅助结构包括压簧，压簧固定在活动板上，压簧顶端与安装筒内侧顶部固定，连轴远离活动板的一端设有抵块，用于随着第一螺旋板的转动来进行运动。

5、优选的，抵块为纺锤形。

6、优选的，抵块的锥形底端位于入料管与罐体内部连接处的下方，方便第一螺旋板施力。

7、优选的，安装筒顶部设有放气管，方便活动板运动。

8、优选的，进料口内侧地面为斜面，方便物料从进料口内进入入料管。

9、与传统技术相比，本实用新型的有益效果是：

10、本实用新型通过设置的活动结构，可以将入料管内的物料从中部向上传动来进行疏通，同时通过辅助结构带动活动结构上下活动，从而进一步对入料管内的物料进行疏通。

技术特征：

1.一种用于养殖饲料的螺旋式膨化装置，包括：

2.根据权利要求1所述的一种用于养殖饲料的螺旋式膨化装置，其特征在于：所述活动结构(11)包括活动板(13)，所述入料管(2)侧面设有进料口(14)，所述入料管(2)顶部设有安装筒(15)，所述安装筒(15)内对称设有滑槽(16)，所述活动板(13)外侧均匀设有凸块(17)，所述凸块(17)与所述滑槽(16)内部滑动连接，所述活动板(13)与所述安装筒(15)内部滑动连接，所述活动板(13)上设有伺服电机(18)，所述伺服电机(18)输出端贯穿所述活动板(13)设有连轴(19)，所述连轴(19)与所述活动板(13)转动连接，所述连轴(19)上设有第二螺旋板(20)。

3.根据权利要求2所述的一种用于养殖饲料的螺旋式膨化装置，其特征在于：所述辅助结构(12)包括压簧(21)，所述压簧(21)固定在所述活动板(13)上，所述压簧(21)顶端与所述安装筒(15)内侧顶部固定，所述连轴(19)远离所述活动板(13)的一端设有抵块(22)。

4.根据权利要求3所述的一种用于养殖饲料的螺旋式膨化装置，其特征在于：所述抵块(22)为纺锤形。

5.根据权利要求3所述的一种用于养殖饲料的螺旋式膨化装置，其特征在于：所述抵块(22)的锥形底端位于所述入料管(2)与所述罐体(1)内部连接处的下方。

6.根据权利要求3所述的一种用于养殖饲料的螺旋式膨化装置，其特征在于：所述安装筒(15)顶部设有放气管(23)。

7.根据权利要求2所述的一种用于养殖饲料的螺旋式膨化装置，其特征在于：所述进料口(14)内侧地面为斜面。

技术总结
本技术公开了一种用于养殖饲料的螺旋式膨化装置，涉及膨化装置技术领域，解决了现有螺旋式膨化装置在膨化养殖饲料时，物料会堵塞在入料管内的问题，包括罐体、辅助轮、活动结构和辅助结构，罐体顶部设有入料管，罐体后侧设有出料管，罐体内转动连接有转轴，转轴上设有第一螺旋板，罐体外侧设有支撑架，转轴远离出料管的一侧贯穿罐体与辅助轮固定，罐体外侧设有电动机，电动机上设有主动轮，主动轮与辅助轮上设有皮带，活动结构位于入料管内，辅助结构位于入料管内，本技术通过设置的活动结构，可以将入料管内的物料从中部向上传动来进行疏通，同时通过辅助结构带动活动结构上下活动，从而进一步对入料管内的物料进行疏通。

技术研发人员：刘应国,周胜兵,向朝林,黄剑通
受保护的技术使用者：浙江澳华饲料有限公司
技术研发日：20221128
技术公布日：2024/1/11
