一种茶叶炒干机的制作方法

本技术涉及炒干机，具体为一种茶叶炒干机。

背景技术：

1、专利授权公告号为cn207688555u的实用新型专利公开了一种茶叶翻炒烘干装置，涉及茶叶机械技术领域。该茶叶翻炒烘干装置，包括桶体、加热装置、传动装置、出料机构、支腿、出气管、轴承一、转轴一、固定杆、驱动电机、轴承二、内桶、轴承三、连杆、翻炒杆、进气孔、连接块、合页、桶盖、轴承四、转杆、转盘和密封垫圈。该茶叶翻炒烘干装置，通过桶体的下表面固定安装有加热装置，连接盘的左侧面固定连接有弧形板，鼓风机的出气端与加热箱的内部连通，对茶叶进行烘干加工时，鼓风机抽取外部空气通入加热箱内经过电热丝加热后通过连通管进入桶体内，便于切换该装置的加工形态，能够对茶叶分别进行烘干与翻炒的加工，便于使用，有助于降低厂家的成本投入。

2、上述现有技术中，茶叶翻炒过程中会产生部分茶叶碎，茶叶碎混合在茶叶里会影响茶叶品质，茶叶碎需要经后期筛分，较为麻烦，因此需要进行改进。

技术实现思路

1、本实用新型的目的在于提供一种茶叶炒干机，解决了茶叶碎混合在茶叶里会影响茶叶品质的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种茶叶炒干机，包括底板，所述底板上固定连接有支撑板，所述支撑板上固定连接有上壳体，所述上壳体上接触有下壳体，所述下壳体与支撑板滑动连接，所述支撑板上固定连接有电机，所述电机的输出端与支撑板通过轴承连接，所述电机的输出端与上壳体转动连接，所述电机的输出端固定连接有转动杆，所述转动杆与上壳体转动连接，所述转动杆上开设有出风口，所述转动杆的内部转动连接有进气管，所述进气管与支撑板固定连接，所述转动杆上固定连接有搅拌片，所述搅拌片分别与上壳体及下壳体滑动连接，所述下壳体的内部设置有筛分机构，所述下壳体上设置有支撑机构。

3、优选的，所述支撑板的数量为两个，两个所述支撑板在底板上对称分布。通过设计支撑板，可对整体结构进行支撑。

4、优选的，所述上壳体上开设有转槽，所述转槽的内部转动连接有电机的输出端。通过设计转槽，使得电机的输出端可在转槽内转动。

5、优选的，所述出风口的数量为多个，每个所述出风口上均设置有滤网。通过设计出风口，使得热气可通过出风口排出。

6、优选的，所述筛分机构包括连接板、筛网、凸块、连接杆、弹簧，所述下壳体的内部滑动连接有连接板，所述连接板上设置有筛网，所述连接板上固定连接有凸块，所述凸块与搅拌片接触，所述连接板上固定连接有连接杆，所述连接杆的外侧设置有弹簧，所述连接杆与下壳体滑动连接。通过设计筛分机构，可对碎茶叶进行筛分。

7、优选的，所述弹簧的一端与连接板固定连接，所述弹簧的另一端与下壳体固定连接。通过设计弹簧，使得弹簧的作用力可作用于连接板。

8、优选的，所述支撑机构包括螺套、螺杆、转盘、导座、导杆，所述下壳体上接触有螺套，所述螺套的内部通过螺纹连接有螺杆，所述螺杆与底板通过轴承连接，所述螺杆的外侧固定套接有转盘，所述螺套上固定连接有导座，所述导座的内部滑动连接有导杆，所述导杆与底板固定连接。通过设计支撑机构，可对下壳体支撑。

9、与现有技术相比，本实用新型的有益效果如下：

10、1、本实用新型通过设计进气管，可向装置内部输入热气，通过电机带动搅拌片转动即可对茶叶进行翻炒烘干，在物料翻炒过程中，碎茶叶可通过筛网向下排出，达到将茶叶与碎茶筛分的目的，使得翻炒完成的茶叶品质更好，且筛分过程中筛网还可抖动，防止堵塞筛孔影响碎料排出。

11、2、本实用新型通过设计螺套的作用，可对下壳体进行支撑，通过转动转盘可实现螺套的向下移动，可方便的将下壳体与上壳体进行分离，便于进行翻炒后茶叶的取出，同时可方便进行碎茶叶的处理工作。

技术特征：

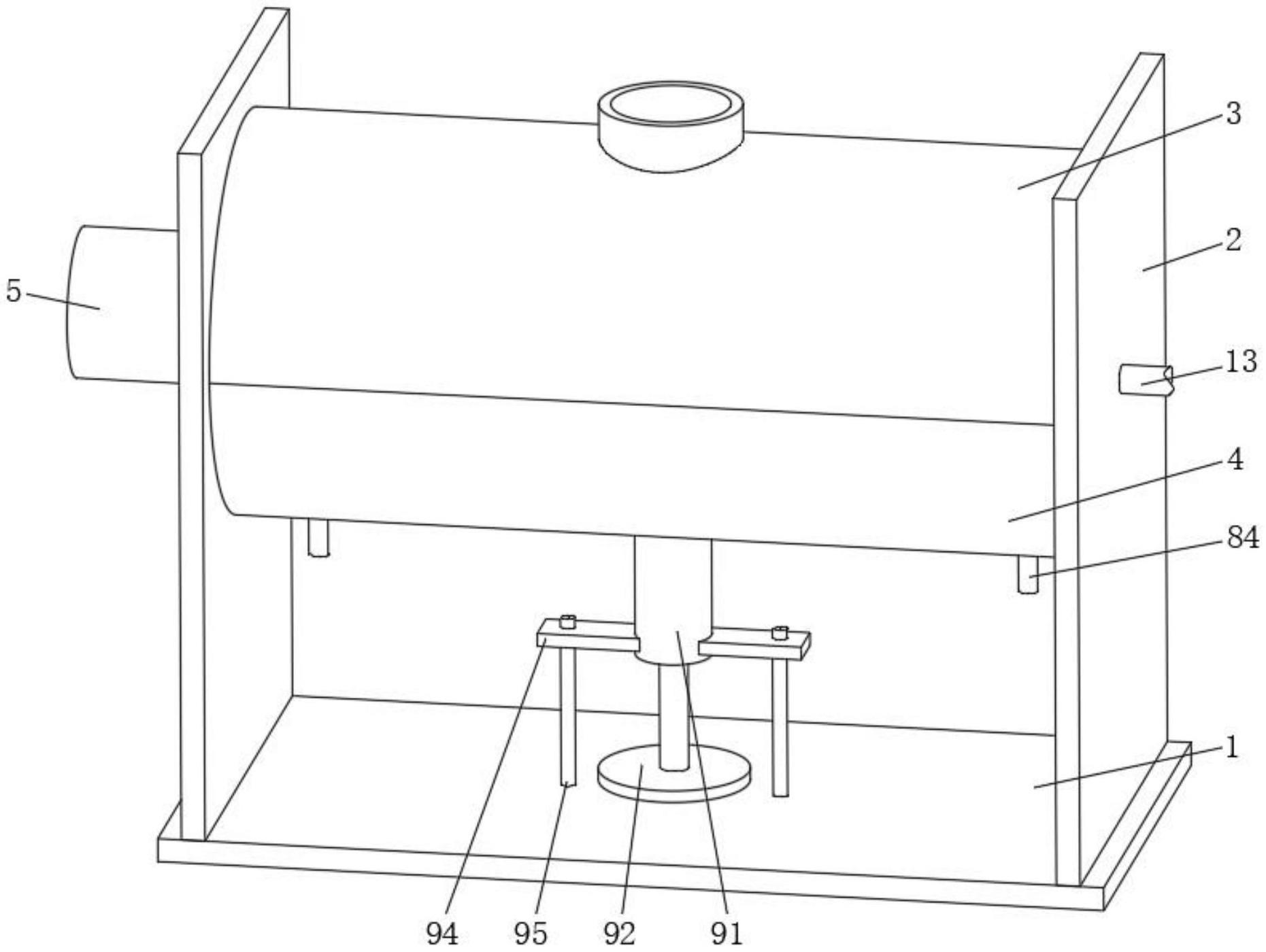

1.一种茶叶炒干机，包括底板(1)，其特征在于：所述底板(1)上固定连接有支撑板(2)，所述支撑板(2)上固定连接有上壳体(3)，所述上壳体(3)上接触有下壳体(4)，所述下壳体(4)与支撑板(2)滑动连接，所述支撑板(2)上固定连接有电机(5)，所述电机(5)的输出端与支撑板(2)通过轴承连接，所述电机(5)的输出端与上壳体(3)转动连接，所述电机(5)的输出端固定连接有转动杆(7)，所述转动杆(7)与上壳体(3)转动连接，所述转动杆(7)上开设有出风口(10)，所述转动杆(7)的内部转动连接有进气管(13)，所述进气管(13)与支撑板(2)固定连接，所述转动杆(7)上固定连接有搅拌片(12)，所述搅拌片(12)分别与上壳体(3)及下壳体(4)滑动连接，所述下壳体(4)的内部设置有筛分机构(8)，所述下壳体(4)上设置有支撑机构(9)。

2.根据权利要求1所述的一种茶叶炒干机，其特征在于：所述支撑板(2)的数量为两个，两个所述支撑板(2)在底板(1)上对称分布。

3.根据权利要求1所述的一种茶叶炒干机，其特征在于：所述上壳体(3)上开设有转槽(6)，所述转槽(6)的内部转动连接有电机(5)的输出端。

4.根据权利要求1所述的一种茶叶炒干机，其特征在于：所述出风口(10)的数量为多个，每个所述出风口(10)上均设置有滤网(11)。

5.根据权利要求1所述的一种茶叶炒干机，其特征在于：所述筛分机构(8)包括连接板(81)、筛网(82)、凸块(83)、连接杆(84)、弹簧(85)，所述下壳体(4)的内部滑动连接有连接板(81)，所述连接板(81)上设置有筛网(82)，所述连接板(81)上固定连接有凸块(83)，所述凸块(83)与搅拌片(12)接触，所述连接板(81)上固定连接有连接杆(84)，所述连接杆(84)的外侧设置有弹簧(85)，所述连接杆(84)与下壳体(4)滑动连接。

6.根据权利要求5所述的一种茶叶炒干机，其特征在于：所述弹簧(85)的一端与连接板(81)固定连接，所述弹簧(85)的另一端与下壳体(4)固定连接。

7.根据权利要求1所述的一种茶叶炒干机，其特征在于：所述支撑机构(9)包括螺套(91)、螺杆(92)、转盘(93)、导座(94)、导杆(95)，所述下壳体(4)上接触有螺套(91)，所述螺套(91)的内部通过螺纹连接有螺杆(92)，所述螺杆(92)与底板(1)通过轴承连接，所述螺杆(92)的外侧固定套接有转盘(93)，所述螺套(91)上固定连接有导座(94)，所述导座(94)的内部滑动连接有导杆(95)，所述导杆(95)与底板(1)固定连接。

技术总结
本技术公开了一种茶叶炒干机，包括底板，所述底板上固定连接有支撑板，所述支撑板上固定连接有上壳体，所述上壳体上接触有下壳体，所述下壳体与支撑板滑动连接，所述支撑板上固定连接有电机，所述电机的输出端与支撑板通过轴承连接，所述电机的输出端与上壳体转动连接，所述电机的输出端固定连接有转动杆，所述转动杆与上壳体转动连接。本技术通过设计进气管，可向装置内部输入热气，通过电机带动搅拌片转动即可对茶叶进行翻炒烘干，在物料翻炒过程中，碎茶叶可通过筛网向下排出，达到将茶叶与碎茶筛分的目的，使得翻炒完成的茶叶品质更好，且筛分过程中筛网还可抖动，防止堵塞筛孔影响碎料排出。

技术研发人员：胡守军,周琼英
受保护的技术使用者：利川市鸣春茶业有限公司
技术研发日：20221205
技术公布日：2024/1/12
