一种用于制作宠物食用鱼柳的蒸熟设备的制作方法

本技术涉及鱼柳加工领域，更具体地说，涉及一种用于制作宠物食用鱼柳的蒸熟设备。

背景技术：

1、鱼柳生产工艺包括筛选-腌制-蒸熟等步骤，蒸熟工艺对于获得味道鲜美、外形美观的鱼柳成品十分重要。

2、现有宠物食用鱼柳在烹饪的过程中，通常将鱼柳放置在蒸盘上进行清蒸，但在蒸熟的过程中难以将鱼柳进行翻面，导致蒸熟后的鱼柳靠近清水的一面较老，而鱼柳的另一面容易存在夹生的情况。

3、针对于上述问题，基于此，有必要开发一种用于制作宠物食用鱼柳的蒸熟设备。

技术实现思路

1、1.要解决的技术问题

2、本实用新型的目的在于提供一种用于制作宠物食用鱼柳的蒸熟设备，以解决上述背景技术中提出的问题。

3、2.技术方案

4、一种用于制作宠物食用鱼柳的蒸熟设备，包括箱体，所述箱体内水平设置有蒸箱，所述蒸箱左右两侧的外壁上均固定连接有穿设箱体的转轴，所述箱体右侧的外壁上固定安装有提供转轴旋转动力的电机，所述蒸箱前侧的外壁上可拆卸地安装有挡板，所述蒸箱上下两侧的外壁上均开设有多个线性且等间距设置的进气口，所述箱体内的底壁上设置有电热板，所述电热板上可拆卸地安装有储液盒，所述箱体前侧的外壁上活动铰接有箱盖。

5、优选地，所述箱体底部的四角均固定连接有支撑柱，所述箱体的顶部固定安装有导气柱，且导气柱前后两侧的外壁上均开设有导气孔。

6、优选地，所述箱盖上嵌入式的安装有透明玻璃，所述透明玻璃的上侧设置有与箱盖固定连接的把手。

7、优选地，所述储液盒的上侧设置有两个左右对称且与箱体内壁固定连接的第一导流板，所述蒸箱的上侧设置有两个呈外八状且与箱体内壁固定连接的第二导流板。

8、优选地，所述电机的右侧设置有与箱体外壁固定连接的防护罩，所述防护罩右侧的外壁上可拆卸地安装有侧板。

9、优选地，所述箱体左侧的外壁上穿设有注液管，所述注液管远离储液盒的一端可拆卸地安装有封盖。

10、优选地，所述挡板左右两侧的外壁上均固定连接有卡板，所述蒸箱左右两侧的外壁上均固定连接有卡块，所述卡板上开设有与卡块相适配的卡槽。

11、3.有益效果

12、相比于现有技术，本实用新型的优点在于：

13、1、该用于制作宠物食用鱼柳的蒸熟设备，通过把手将箱体前侧外壁活动铰接的箱盖打开，解除卡板与卡块之间的相互限制，将蒸箱前侧的挡板拆下，将鱼柳放置蒸箱内部后再将挡板重新安装，将箱体内部设置的储液盒中注入一定量的清水，启动电热板，对储液盒中的清水进行煮沸，在第一导流板和第二导流板的相互配合下，使得水蒸气大部分流向鱼柳，箱体的顶部设置有导气柱，避免箱体内部的气压过大；

14、2、该用于制作宠物食用鱼柳的蒸熟设备，箱盖上嵌入式的安装有透明玻璃，便于使用者对箱体的内部情况进行观测，箱体左侧的外壁上穿设有注液管，将注液管上的封盖拆下，当储液盒内的水位过低时，便于对其及时进行补充水分，电机的输出轴带动转轴进行旋转，进一步的带动蒸箱以及蒸箱内部的鱼柳进行翻面，使得烹煮过程中的鱼柳受热均匀，避免夹生情况。

技术特征：

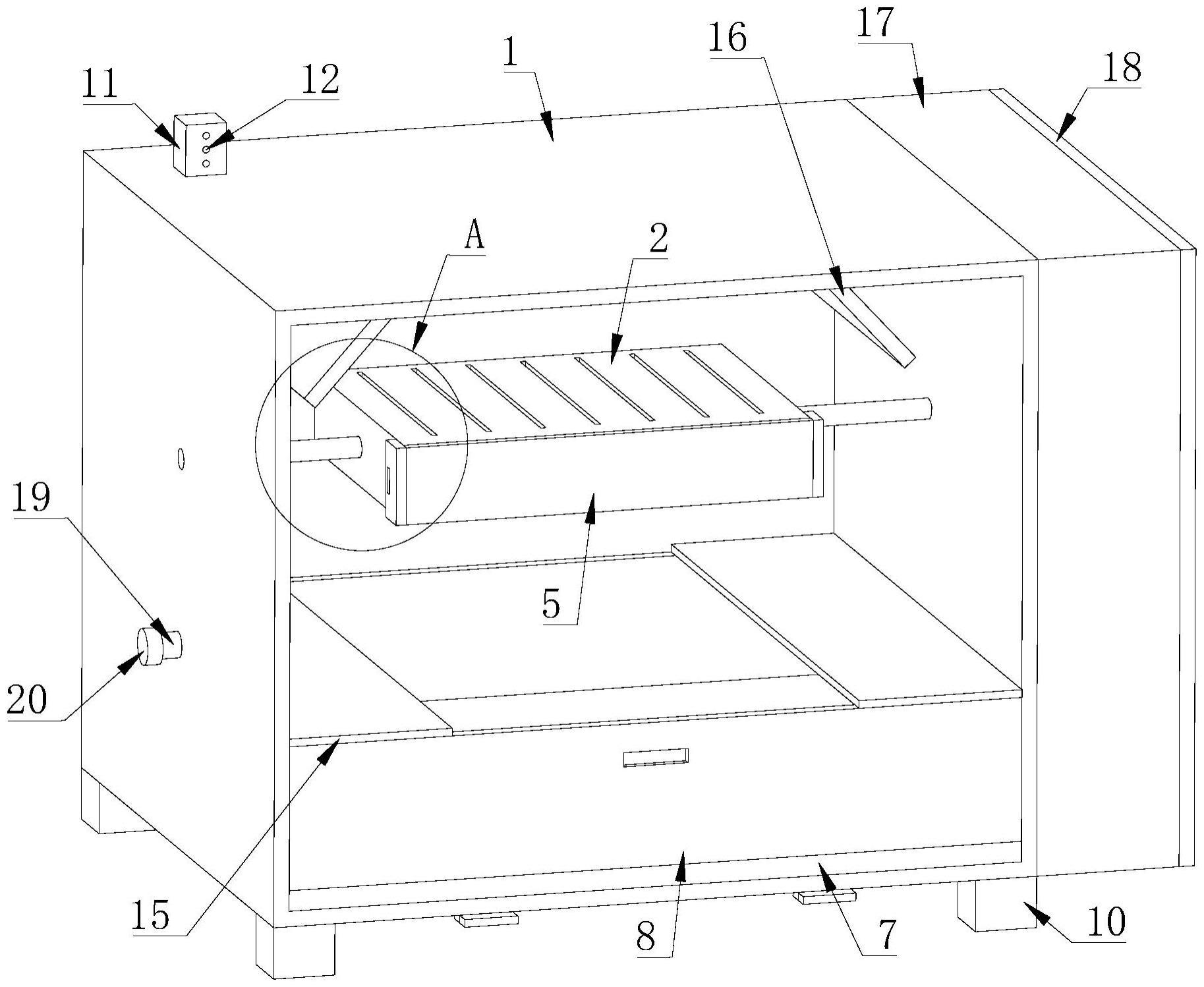

1.一种用于制作宠物食用鱼柳的蒸熟设备，其特征在于：包括箱体(1)，所述箱体(1)内水平设置有蒸箱(2)，所述蒸箱(2)左右两侧的外壁上均固定连接有穿设箱体(1)的转轴(3)，所述箱体(1)右侧的外壁上固定安装有提供转轴(3)旋转动力的电机(4)，所述蒸箱(2)前侧的外壁上可拆卸地安装有挡板(5)，所述蒸箱(2)上下两侧的外壁上均开设有多个线性且等间距设置的进气口(6)，所述箱体(1)内的底壁上设置有电热板(7)，所述电热板(7)上可拆卸地安装有储液盒(8)，所述箱体(1)前侧的外壁上活动铰接有箱盖(9)。

2.根据权利要求1所述的一种用于制作宠物食用鱼柳的蒸熟设备，其特征在于：所述箱体(1)底部的四角均固定连接有支撑柱(10)，所述箱体(1)的顶部固定安装有导气柱(11)，且导气柱(11)前后两侧的外壁上均开设有导气孔(12)。

3.根据权利要求1所述的一种用于制作宠物食用鱼柳的蒸熟设备，其特征在于：所述箱盖(9)上嵌入式的安装有透明玻璃(13)，所述透明玻璃(13)的上侧设置有与箱盖(9)固定连接的把手(14)。

4.根据权利要求1所述的一种用于制作宠物食用鱼柳的蒸熟设备，其特征在于：所述储液盒(8)的上侧设置有两个左右对称且与箱体(1)内壁固定连接的第一导流板(15)，所述蒸箱(2)的上侧设置有两个呈外八状且与箱体(1)内壁固定连接的第二导流板(16)。

5.根据权利要求1所述的一种用于制作宠物食用鱼柳的蒸熟设备，其特征在于：所述电机(4)的右侧设置有与箱体(1)外壁固定连接的防护罩(17)，所述防护罩(17)右侧的外壁上可拆卸地安装有侧板(18)。

6.根据权利要求1所述的一种用于制作宠物食用鱼柳的蒸熟设备，其特征在于：所述箱体(1)左侧的外壁上穿设有注液管(19)，所述注液管(19)远离储液盒(8)的一端可拆卸地安装有封盖(20)。

7.根据权利要求1所述的一种用于制作宠物食用鱼柳的蒸熟设备，其特征在于：所述挡板(5)左右两侧的外壁上均固定连接有卡板(21)，所述蒸箱(2)左右两侧的外壁上均固定连接有卡块(22)，所述卡板(21)上开设有与卡块(22)相适配的卡槽。

技术总结
本技术属于鱼柳加工领域，公开了一种用于制作宠物食用鱼柳的蒸熟设备，包括箱体，箱体内水平设置有蒸箱，蒸箱左右两侧的外壁上均固定连接有穿设箱体的转轴，箱体右侧的外壁上固定安装有提供转轴旋转动力的电机，蒸箱前侧的外壁上可拆卸地安装有挡板，蒸箱上下两侧的外壁上均开设有多个线性且等间距设置的进气口，箱体内的底壁上设置有电热板，电热板上可拆卸地安装有储液盒。启动电热板，对储液盒中的清水进行煮沸，在第一导流板和第二导流板的相互配合下，使得水蒸气大部分流向鱼柳，电机的输出轴带动转轴进行旋转，进一步的带动蒸箱以及蒸箱内部的鱼柳进行翻面，使得烹煮过程中的鱼柳受热均匀，避免夹生情况。

技术研发人员：王鹏飞
受保护的技术使用者：荣成鑫浩水产食品有限公司
技术研发日：20221228
技术公布日：2024/1/11
