一种富硒白茶包装用压饼装置的制作方法

本技术涉及富硒白茶加工，具体为一种富硒白茶包装用压饼装置。

背景技术：

1、以天然富硒茶叶鲜叶为原料，通过白茶工艺加工出来的茶叶就是富硒白茶，所以，富硒白茶是白茶，因茶叶富含硒元素称为富硒白茶，富硒白茶在加工时通常压制成饼状，然后进行包装出售。

2、例如专利号为cn216018894u的一种白茶饼压制装置，通过设置的限位板，从而使得每次压制出的成品厚度一致，使得加工出的成品外观更加规范精确，提高了产品的质量，另外，弹簧可通过限位板把成品弹出，方便快捷，大大提高生产速度，上述文件仍存在不足，在使用时，将需要加工的富硒白茶放置到成形模内，通过液压伸缩杆驱动压块下降，压块将成形模中的富硒白茶进行压饼处理，但是，成形模只设置有一个，压块与成形模配合每次只能压制成型一块富硒白茶饼，在压制成饼后需要将富硒白茶饼取下放入新的富硒白茶后方能进行压饼处理，在对富硒白茶压饼时的效率较低。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在在对富硒白茶压饼时的效率较低的问题，而提出的一种富硒白茶包装用压饼装置。

2、为实现上述目的，本实用新型提供如下技术方案：

3、设计一种富硒白茶包装用压饼装置，包括框架和支架，所述支架固接在框架的上表面，所述框架的内部设置有驱动机构，所述支架的内部固接有液压缸，所述液压缸的液压杆固接有顶板，所述顶板与两个滑杆的外壁滑动相连，两个所述滑杆均固接在支架的内部，所述顶板的下表面固接有压块。

4、优选的，所述驱动机构包括电机，所述电机固接在框架的下表面，所述电机的输出轴固接有驱动盘，所述驱动盘的上表面固接有销杆，所述销杆的外壁与槽轮内设置的滑槽间隙配合，所述槽轮固接在转杆的外壁，所述转杆两端的外壁均通过轴承与框架转动相连，所述转杆的上端固接有圆盘。

5、优选的，所述圆盘的上表面固接有四个成形模，所述成形模的内部设置有加热丝。

6、优选的，所述成形模的内部滑动相连有托板，所述托板和成形模与弹簧的两端固定相连。

7、优选的，所述圆盘的上表面固接有蓄电池，所述蓄电池与加热丝电性相连。

8、本实用新型提出的一种富硒白茶包装用压饼装置，有益效果在于：通过电机、驱动盘、销杆、槽轮、转杆和圆盘之间的配合，电机带动驱动盘转动，驱动盘带动销杆转动，销杆通过槽轮内设置的滑槽驱动槽轮转动，槽轮带动转杆转动，转杆带动圆盘转动，圆盘带动四个成形模转动，使不同的成形模位于压块的下方，在对富硒白茶压饼处理时，液压缸能够一直反复运动，放入新的富硒白茶和取下富硒白茶饼时不影响压块的下降，能够一直进行压饼操作，提高在对富硒白茶压饼时的效率。

技术特征：

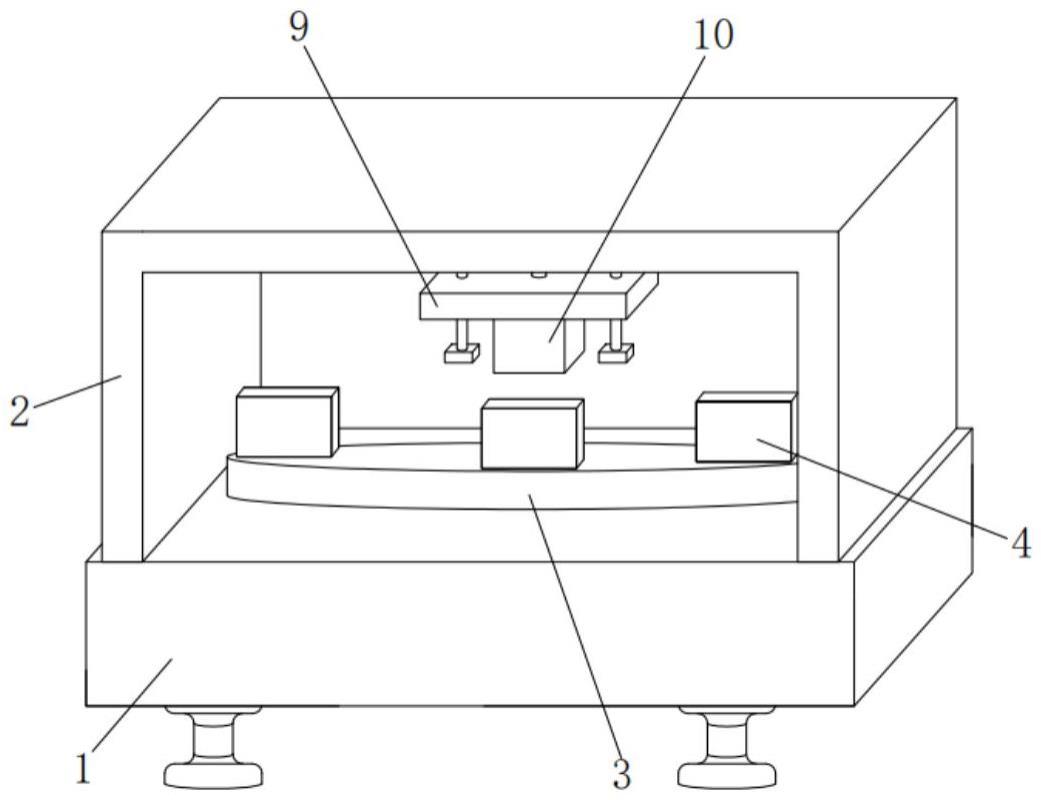

1.一种富硒白茶包装用压饼装置，包括框架(1)和支架(2)，所述支架(2)固接在框架(1)的上表面，其特征在于：所述框架(1)的内部设置有驱动机构(3)，所述支架(2)的内部固接有液压缸(8)，所述液压缸(8)的液压杆固接有顶板(9)，所述顶板(9)与两个滑杆(11)的外壁滑动相连，两个所述滑杆(11)均固接在支架(2)的内部，所述顶板(9)的下表面固接有压块(10)。

2.根据权利要求1所述的一种富硒白茶包装用压饼装置，其特征在于：所述驱动机构(3)包括电机(301)，所述电机(301)固接在框架(1)的下表面，所述电机(301)的输出轴固接有驱动盘(302)，所述驱动盘(302)的上表面固接有销杆(303)，所述销杆(303)的外壁与槽轮(304)内设置的滑槽间隙配合，所述槽轮(304)固接在转杆(305)的外壁，所述转杆(305)两端的外壁均通过轴承与框架(1)转动相连，所述转杆(305)的上端固接有圆盘(306)。

3.根据权利要求2所述的一种富硒白茶包装用压饼装置，其特征在于：所述圆盘(306)的上表面固接有四个成形模(4)，所述成形模(4)的内部设置有加热丝(5)。

4.根据权利要求3所述的一种富硒白茶包装用压饼装置，其特征在于：所述成形模(4)的内部滑动相连有托板(7)，所述托板(7)和成形模(4)与弹簧(6)的两端固定相连。

5.根据权利要求2所述的一种富硒白茶包装用压饼装置，其特征在于：所述圆盘(306)的上表面固接有蓄电池(12)，所述蓄电池(12)与加热丝(5)电性相连。

技术总结
本技术涉及富硒白茶加工技术领域，尤其是一种富硒白茶包装用压饼装置，包括框架和支架，所述支架固接在框架的上表面，所述框架的内部设置有驱动机构，所述支架的内部固接有液压缸，所述液压缸的液压杆固接有顶板，所述顶板与两个滑杆的外壁滑动相连。通过电机、驱动盘、销杆、槽轮、转杆和圆盘之间的配合，电机带动驱动盘转动，驱动盘带动销杆转动，销杆通过槽轮内设置的滑槽驱动槽轮转动，槽轮带动转杆转动，转杆带动圆盘转动，圆盘带动四个成形模转动，使不同的成形模位于压块的下方，在对富硒白茶压饼处理时，液压缸能够一直反复运动，放入新的富硒白茶和取下富硒白茶饼时不影响压块的下降，能够一直进行压饼操作。

技术研发人员：齐玉岗,王璇,王彪,汪芸翗,陈亚丽,喻荣英
受保护的技术使用者：安康市汉滨区德润天然富硒农产品开发有限公司
技术研发日：20230207
技术公布日：2024/1/13
