一种莲藕加工进料装置的制作方法

本技术涉及莲藕加工相关设备，具体涉及一种莲藕加工进料装置。

背景技术：

1、藕，又称莲藕，属莲科植物根茎，可餐食也可药用。藕微甜而脆，可生食也可煮食，是常用餐菜之一。藕也是药用价值相当高的植物，它的根叶、花须果实皆是宝，都可滋补入药。莲藕加工是将新鲜采摘的莲藕进行加工成藕片或藕粉等，莲藕在加工的过程中需要使用到进料装置。

2、现有的进料装置因结构方面的不足存在如下问题：

3、1、传统的进料装置通常没有考虑到采摘出来的莲藕表面附着有泥土，需要事先采用人工清洗的方式将莲藕表面的泥土清洗干净之后再进行后续的加工；

4、2、传统的进料装置配备的清洗构件通常清洗效果不够好，无法对莲藕的多次来回进行清理；

5、3、传统的进料装置通常没有考虑到对清洗完成后污水的过滤，这样的方式会造成浪费水资源的情况。

技术实现思路

1、针对上述背景技术所提出的问题，本实用新型的目的是：提供一种莲藕加工进料装置，解决现有技术中存在的问题。

2、为实现上述技术目的，本实用新型采用的技术方案如下：

3、一种莲藕加工进料装置，包括清洗箱、过滤箱和水箱，所述清洗箱设置有进料口和出料口，所述清洗箱通过轴承安装有滚筒，所述滚筒设置有漏水孔，所述滚筒设置有不影响所述漏水孔正常运作的第一刷体，所述滚筒安装有进料门和出料门，所述清洗箱安装有与所述出料门相匹配的密封门，所述清洗箱安装有第一电机和第二电机，所述第一电机动力端安装有主动锥齿轮，所述滚筒安装有与所述主动锥齿轮相啮合的从动锥齿轮，所述第二电机动力输出端安装有空心杆，所述空心杆设置有若干个喷头，所述空心杆设置有与所述喷头相匹配的第二刷体；

4、所述水箱安装有液泵，所述液泵连接有波纹管，所述波纹管与所述空心杆相连接，所述清洗箱设置有排污管，所述排污管与所述过滤箱相连接，所述过滤箱设置有过滤板。

5、进一步限定，所述清洗箱与所述密封门接触处设置有密封胶条。这样的结构设计，使设备密封性更好，防止漏液。

6、进一步限定，所述清洗箱与所述滚筒接触处设置有密封胶圈。这样的结构设计，使使设备密封性更好，防止漏液。

7、进一步限定，所述清洗箱与所述空心杆接触处设置有密封胶圈。这样的结构设计，使设备密封性更好，防止漏液。

8、进一步限定，所述进料口安装有盖板。这样的结构设计，防止滚筒在运转过程中飞溅的污水外漏，影响工作环境。

9、采用本实用新型技术方案，具有以下有益效果：

10、本实用新型通过设置第一刷体和第二刷体，使本实用新型能够通过第一刷体和第二刷体对莲藕进行多次清洗，达到更佳的清理效果且清理效率更高；

11、本实用新型通过设置滚筒和空心杆，使本实用新型能够通过滚筒和空心杆使莲藕进行多方位多次清洗，达到更佳的清理效果且清理效率更高；

12、本实用新型通过设置过滤箱，使本实用新型能够通过过滤箱对污水进行过滤，使污水得到循环使用，达到减少水资源浪费的效果。

技术特征：

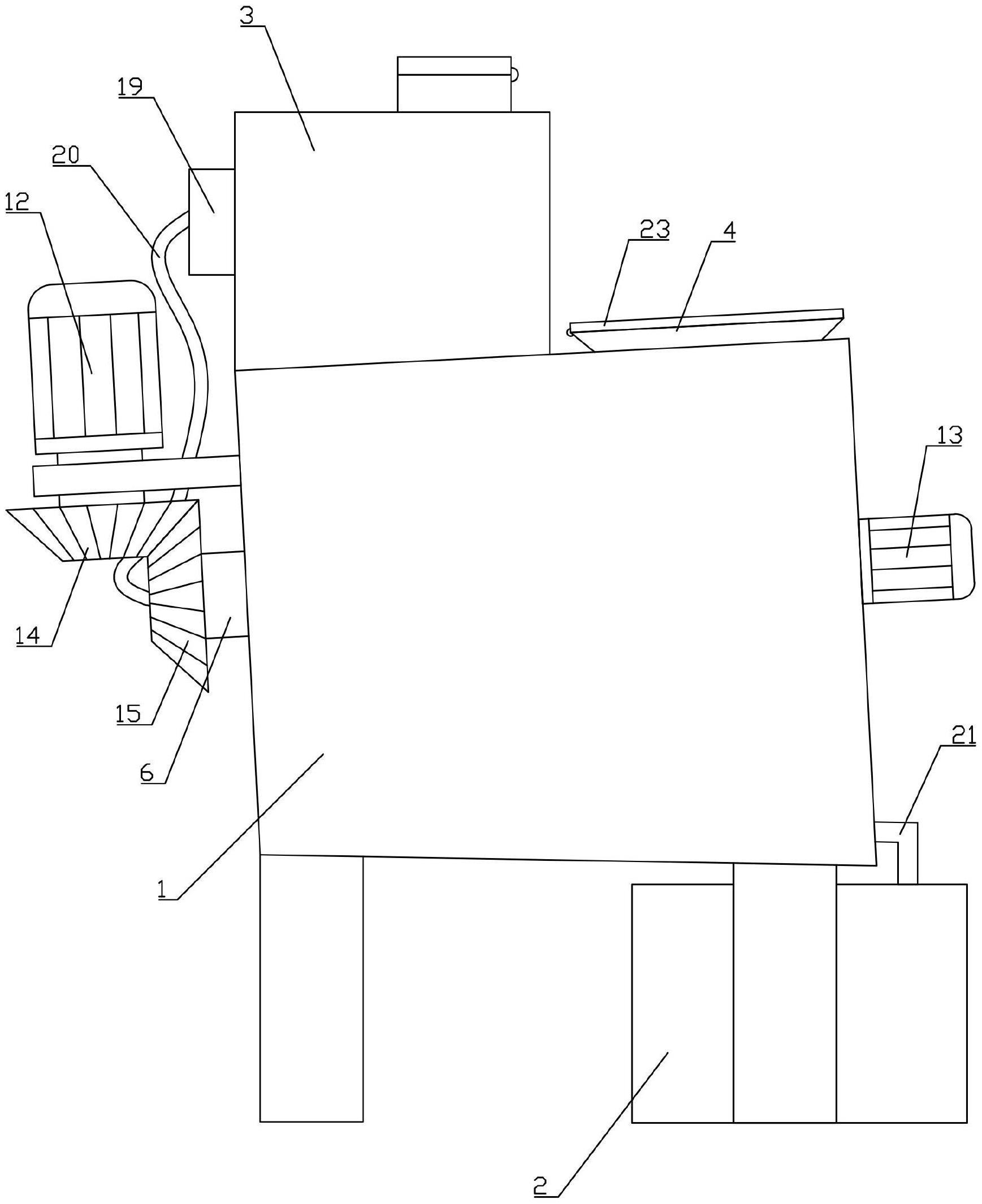

1.一种莲藕加工进料装置，包括清洗箱(1)、过滤箱(2)和水箱(3)，其特征在于：所述清洗箱(1)设置有进料口(4)和出料口(5)，所述清洗箱(1)通过轴承安装有滚筒(6)，所述滚筒(6)设置有漏水孔(7)，所述滚筒(6)设置有不影响所述漏水孔(7)正常运作的第一刷体(8)，所述滚筒(6)安装有进料门(9)和出料门(10)，所述清洗箱(1)安装有与所述出料门(10)相匹配的密封门(11)，所述清洗箱(1)安装有第一电机(12)和第二电机(13)，所述第一电机(12)动力端安装有主动锥齿轮(14)，所述滚筒(6)安装有与所述主动锥齿轮(14)相啮合的从动锥齿轮(15)，所述第二电机(13)动力输出端安装有空心杆(16)，所述空心杆(16)设置有若干个喷头(17)，所述空心杆(16)设置有与所述喷头(17)相匹配的第二刷体(18)；

2.根据权利要求1所述的一种莲藕加工进料装置，其特征在于：所述清洗箱(1)与所述密封门(11)接触处设置有密封胶条。

3.根据权利要求2所述的一种莲藕加工进料装置，其特征在于：所述清洗箱(1)与所述滚筒(6)接触处设置有密封胶圈。

4.根据权利要求3所述的一种莲藕加工进料装置，其特征在于：所述清洗箱(1)与所述空心杆(16)接触处设置有密封胶圈。

5.根据权利要求4所述的一种莲藕加工进料装置，其特征在于：所述进料口(4)安装有盖板(23)。

技术总结
本技术涉及一种莲藕加工进料装置，包括清洗箱、过滤箱和水箱，所述清洗箱设置有进料口和出料口，所述清洗箱通过轴承安装有滚筒，所述滚筒设置有漏水孔，所述滚筒设置有第一刷体，所述滚筒安装有进料门和出料门，所述清洗箱安装有第一电机和第二电机，所述第一电机动力端安装有主动锥齿轮，所述滚筒安装有与所述主动锥齿轮相啮合的从动锥齿轮，所述第二电机动力输出端安装有空心杆，所述空心杆设置有若干个喷头，所述空心杆设置有与所述喷头相匹配的第二刷体；所述水箱安装有液泵，所述液泵连接有波纹管，所述波纹管与所述空心杆相连接，所述清洗箱设置有排污管，所述排污管与所述过滤箱相连接，所述过滤箱设置有过滤板。

技术研发人员：王飘
受保护的技术使用者：汉川市宏发农业开发有限公司
技术研发日：20230213
技术公布日：2024/1/13
