一种八渡笋加工用高效剥笋设备的制作方法

本技术属于八渡笋加工装置，具体是一种八渡笋加工用高效剥笋设备。

背景技术：

1、八渡笋笋体粗壮、肉厚、肥嫩、清甜、品质佳，以其脆嫩无渣、美味可口、纤维含量低、营养丰富而受人们喜爱。因产于广西壮族自治区田林县西部偏南、土地肥沃潮润的八渡乡山区而得名。在八渡笋加工的过程中，首先是对八渡笋进行剥壳，然而传统的纯手工剥壳人工消耗大，且效率低。

2、为了提高八渡笋的剥壳效率，可使用中国专利文献cn217826653u所记载的一种小径竹笋剥壳器进行八渡笋剥壳，该小径竹笋剥壳器，包括工作底板和剥壳设备本体，所述工作底板顶部外壁固定连接有支撑架，支撑架底部外壁两端均通过液压机固定连接有液压杆，所述剥壳设备本体外壁固定连接有固定环，固定环固定连接于两个液压杆底部外壁，所述剥壳设备本体内部两端均固定连接有楔形滑槽，楔形滑槽内壁滑动连接有螺纹套板，螺纹套板一侧外壁固定连接有多个呈线性排列的剥爪，剥爪为弧形，且楔形滑槽内壁转动连接有螺纹杆二，螺纹套板螺纹连接于螺纹杆二外壁，所述工作底板顶部外壁固定连接有夹持板。

3、上述技术方案通过剥壳设备本体和剥爪，能够较为便捷地对竹笋进行剥壳，提高剥壳的效率，但是使用上述装置仍然存在以下问题：1、需要先将八渡笋采摘后进行集中剥壳，由于八渡笋壳的重量和体积较大，运输的过程中会存在诸多不便；2、针对八渡笋的大小差异不同，需要单独设置对不同大小的八渡笋进行剥壳的设备。

技术实现思路

1、本实用新型的目的是提供一种八渡笋加工用高效剥笋设备，能够现场对八渡笋进行剥壳处理，且可针对不同大小的八渡笋进行剥壳。

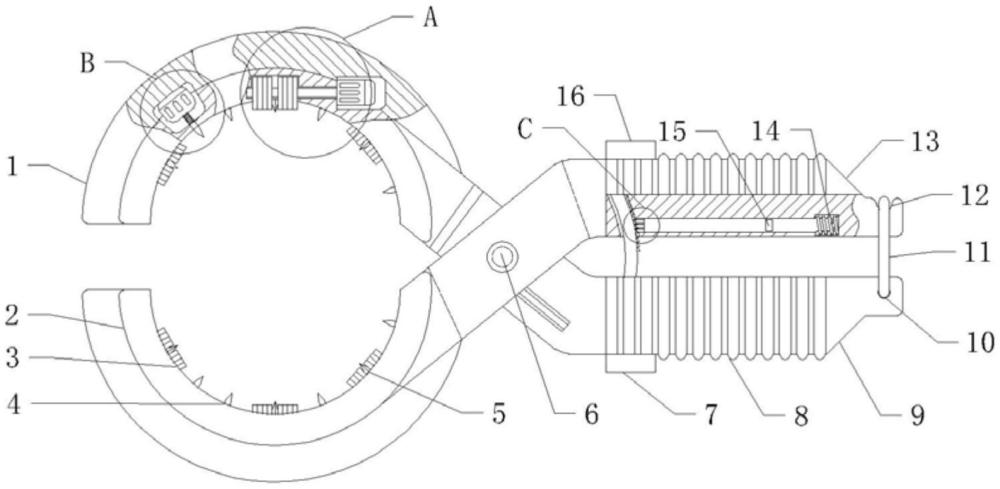

2、为了实现上述目的，本实用新型的技术方案如下：一种八渡笋加工用高效剥笋设备，包括第一夹持杆和第二夹持杆，第一夹持杆开设有活动槽口，活动槽口内固定连接有转动轴，第二夹持杆开设有转动孔，转动孔与转动轴转动配合，第一夹持杆和第二夹持杆同一端均固定连接有弧形套筒，弧形套筒内侧壁均开设有若干滚动槽，滚动槽内转动连接有滚轮，弧形套筒外侧壁固定连接有滚动槽一一对应第一驱动件，第一驱动件输出轴与滚轮同轴固定连接，弧形套筒内侧壁固定连接有若干剥壳刀片。

3、上述方案的技术原理如下：将弧形套筒置于八渡笋两侧，通过握持捏紧第一夹持杆和第二夹持杆，使弧形套筒向中间收紧，使弧形套筒内侧壁与八渡笋壳贴合，剥壳刀片插入到八渡笋的外壳内，启动第一驱动件，通过滚轮的转动带动设备整体从八渡笋上端向下端移动，使剥壳刀片对八渡笋的外壳进行剥除。

4、采用上述方案有以下有益效果：

5、1、相较于现有技术，本技术方案通过剥壳刀片可在采挖八渡笋的现场对八渡笋进行剥壳处理，将八渡笋的外壳剥除后，可降低八渡笋运输过程中的重量，提高八渡笋加工处理效率。

6、2、相较于现有技术，本技术方案通过捏合第一夹持杆和第二夹持杆使弧形套筒贴合八渡笋外壳，可适应不同大小的八渡笋，提升了该装置的适用范围。

7、进一步，弧形套筒外侧壁固定连接有若干第二驱动件，弧形套筒内侧壁第二驱动件输出轴对应位置开设有切割槽，切割槽内滑动连接有切割刀片，切割刀片靠近第二驱动件输出轴一端设置有调节管，第二驱动件输出轴同轴固定连接有调节轴，调节轴与调节管螺纹配合。

8、有益效果：当完成对八渡笋的外壳剥除后，通过启动第二驱动件，使调节管和调节轴做螺纹运动，从而使切割刀片从弧形套筒内向外伸出，从而将八渡笋切断，使八渡笋挖采更加便捷，同时不将八渡笋完全挖除有利于八渡笋的二次生长。

9、进一步，转动轴上套设有扭簧，扭簧两端分别与第一夹持杆和第二夹持杆固定连接。

10、有益效果：通过扭簧可将第一夹持杆和第二夹持杆向两侧张开，使弧形套筒脱离八渡笋外壳，便于完成对八渡笋的剥壳和切断后对下一株八渡笋进行剥壳。

11、进一步，第二夹持杆远离弧形套筒一侧固定连接有棘齿条，棘齿条对应位置的第一夹持杆上开设有齿条槽，第一夹持杆内开设有滑动槽，滑动槽与齿条槽连通，滑动槽内滑动连接有滑动杆，滑动杆靠近齿条槽一端固定连接有锁紧销，锁紧销与棘齿条的齿槽滑动配合，滑动杆远离齿条槽一端固定连接有弹簧，弹簧远离滑动杆一端与滑动槽侧壁固定连接，滑动杆侧面固定连接有调节柄，调节柄贯穿第一夹持杆，第一夹持杆表面开设有用于调节柄滑动的调节槽。

12、有益效果：在捏合第一夹持杆和第二夹持杆时，使棘齿条插入齿条槽内，锁紧销插入棘齿条的齿槽内，从而对第一夹持杆和第二夹持杆位置进行固定；通过拨动调节柄，使调节柄通过滑动杆带动锁紧销脱离棘齿条的齿槽，受到扭簧的弹力使第一夹持杆和第二夹持杆张开；有效的减少了八渡笋加工过程中的人力消耗。

13、进一步，弧形套筒外侧壁均安装有弧形保护壳。

14、有益效果：通过保护壳对第一驱动件和第二驱动件进行保护，降低其受到损坏的几率。

15、进一步，第一驱动件和第二驱动件分别电连接有剥壳开关和切割开关，剥壳开关和切割开关分别固定安装在第一夹持杆和第二夹持杆侧面。

16、有益效果：通过剥壳开关和切割开关控制设备的剥壳和切割，将剥壳开关和切割开关分别设置在第一夹持杆和第二夹持杆上，使用者可便捷的进行控制。

17、进一步，第一夹持杆远离弧形套筒一端开设有限位槽，第一夹持杆远离弧形套筒一端开设有限位孔，限位孔内转动连接有用于限制第一夹持杆和第二夹持杆张开的限位扣。

18、有益效果：通过将限位扣转动至限位槽内，限位扣将对第一夹持杆和第二夹持杆的张开进行限位，便于收纳存放该设备。

19、进一步，第一夹持杆和第二夹持杆侧面均设置有防护套。

20、有益效果：通过防护套可以减少第一夹持杆和第二夹持杆对使用者手部压力，同时可以起到防滑的作用，提升使用者的使用感受。

21、本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

技术特征：

1.一种八渡笋加工用高效剥笋设备，其特征在于：包括第一夹持杆和第二夹持杆，第一夹持杆开设有活动槽口，活动槽口内固定连接有转动轴，第二夹持杆开设有转动孔，转动孔与转动轴转动配合，第一夹持杆和第二夹持杆同一端均固定连接有弧形套筒，弧形套筒内侧壁均开设有若干滚动槽，滚动槽内转动连接有滚轮，弧形套筒外侧壁固定连接有滚动槽一一对应第一驱动件，第一驱动件输出轴与滚轮同轴固定连接，弧形套筒内侧壁固定连接有若干剥壳刀片。

2.根据权利要求1所述的八渡笋加工用高效剥笋设备，其特征在于：弧形套筒外侧壁固定连接有若干第二驱动件，弧形套筒内侧壁第二驱动件输出轴对应位置开设有切割槽，切割槽内滑动连接有切割刀片，切割刀片靠近第二驱动件输出轴一端设置有调节管，第二驱动件输出轴同轴固定连接有调节轴，调节轴与调节管螺纹配合。

3.根据权利要求2所述的八渡笋加工用高效剥笋设备，其特征在于：转动轴上套设有扭簧，扭簧两端分别与第一夹持杆和第二夹持杆固定连接。

4.根据权利要求3所述的八渡笋加工用高效剥笋设备，其特征在于：第二夹持杆远离弧形套筒一侧固定连接有棘齿条，棘齿条对应位置的第一夹持杆上开设有齿条槽，第一夹持杆内开设有滑动槽，滑动槽与齿条槽连通，滑动槽内滑动连接有滑动杆，滑动杆靠近齿条槽一端固定连接有锁紧销，锁紧销与棘齿条的齿槽滑动配合，滑动杆远离齿条槽一端固定连接有弹簧，弹簧远离滑动杆一端与滑动槽侧壁固定连接，滑动杆侧面固定连接有调节柄，调节柄贯穿第一夹持杆，第一夹持杆表面开设有用于调节柄滑动的调节槽。

5.根据权利要求4所述的八渡笋加工用高效剥笋设备，其特征在于：弧形套筒外侧壁均安装有弧形保护壳。

6.根据权利要求5所述的八渡笋加工用高效剥笋设备，其特征在于：第一驱动件和第二驱动件分别电连接有剥壳开关和切割开关，剥壳开关和切割开关分别固定安装在第一夹持杆和第二夹持杆侧面。

7.根据权利要求6所述的八渡笋加工用高效剥笋设备，其特征在于：第一夹持杆远离弧形套筒一端开设有限位槽，第一夹持杆远离弧形套筒一端开设有限位孔，限位孔内转动连接有用于限制第一夹持杆和第二夹持杆张开的限位扣。

8.根据权利要求7所述的八渡笋加工用高效剥笋设备，其特征在于：第一夹持杆和第二夹持杆侧面均设置有防护套。

技术总结
本技术公开了八渡笋加工装置技术领域的一种八渡笋加工用高效剥笋设备，包括第一夹持杆和第二夹持杆，第一夹持杆开设有活动槽口，活动槽口内固定连接有转动轴，第二夹持杆开设有转动孔，转动孔与转动轴转动配合，第一夹持杆和第二夹持杆同一端均固定连接有弧形套筒，弧形套筒内侧壁均开设有若干滚动槽，滚动槽内转动连接有滚轮，弧形套筒外侧壁固定连接有与滚动槽一一对应的第一驱动件，第一驱动件输出轴与滚轮同轴固定连接，弧形套筒内侧壁固定连接有若干剥壳刀片。本技术，可能够现场针对不同大小的八渡笋进行剥壳和切割加工；减轻八渡笋运输时的重量和体积，简化八渡笋加工过程，优化八渡笋加工的步骤。

技术研发人员：钟珲,张兆彬,陈俊先,卢燕,岑生甫,罗嘉豪,姚德贤,何广琼
受保护的技术使用者：田林县林业局
技术研发日：20231026
技术公布日：2024/7/25
