烟草加工业的制条机的规型装置的制作方法

本发明涉及烟草加工业的用于制造烟草加工业的被包裹的并且在横截面中圆形成形的并且尤其连续的条尤其烟草条或者过滤条的制条机的一种规型装置，其中在所述规型装置的条输送区段中在使用下侧面的构成下规型结构的下规型结构本体以及设有覆盖条本体的上规型结构的情况下构成用于有待形成的条的输送通道。此外，本发明涉及烟草加工业的一种制条机尤其过滤条制造机或者烟草条制造机。此外，本发明涉及一种用于运行用于制造烟草加工业的被包裹材料带包裹的优选连续的条尤其过滤条或者烟草条的制条机的方法，其中有待包裹的条与所述包裹材料带一起沿条输送方向通过规型装置的具有第一上规型单元的形成条的第一规型单元并且随后通过所述规型装置的具有第二上规型单元的形成条的第二规型单元在具有输送通道的下规型结构中输送，其中所述第一上规型单元关于所述输送通道以预先确定的间距定位并且其中所述第二上规型单元关于所述输送通道以能够调整的间距来定位。烟草加工业的被包裹的条在本发明的意义上尤其是指无限的过滤条或者由烟草料形成的烟草条，所述过滤条或者烟草条用由纸张、薄膜或类似材料制成的包裹带来包裹。

背景技术：
比如在DE2748172A1中公开了一种用于制条机的条成形装置，所述制条机则用于制造烟草加工业的棒形制品。除此以外，DE10145327A1公开了一种用于烟草加工业的制条机的规型结构全套设备，其中侧面导向面和条导向面的轮廓至少部分地沿条输送方向在达到至少一个侧面导向面的垂直的定向之前是不对称的。

技术实现要素：

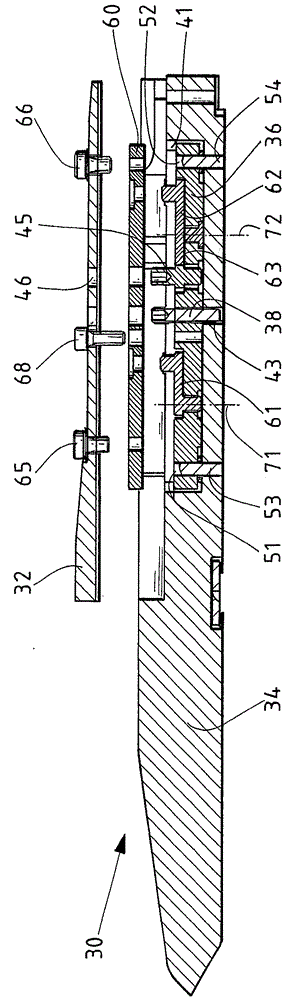

从这种现有技术出发，本发明的任务是，改进烟草加工业的制条机的规型装置的运行，其中所述制条机应该能够以简单的方式快速地与生产条件相匹配并且其中必要时应该可以提供较小结构的规型装置。该任务通过烟草加工业的用于制造烟草加工业的被包裹的并且在横截面中圆形成形的并且尤其连续的条尤其烟草条或者过滤条的制条机的一种规型装置得到解决，其中在所述规型装置的条输送区段中在使用下侧面的构成下规型结构的下规型结构本体以及设有覆盖条本体的上规型结构的情况下构成用于有待形成的条的输送通道，所述规型装置通过以下方式得到改进，即在所述布置在上侧面的覆盖条本体与所述下规型结构本体的下侧面的支承面之间设置了用于所述覆盖条本体的支撑体，其中所述支撑体以能够松开的方式与所述覆盖条本体能够连接或者连接并且/或者所述支撑体以能够松开的方式与所述下规型结构本体能够连接或者连接，其中在所述支撑体上设置了优选能够以机械的方式操纵的用于所述覆盖条本体的调节装置，其中在使用所述调节装置的情况下能够关于所述下规型结构本体实施所述覆盖条本体的强制引导的优选无级的调节尤其线性调节。本发明基于这样的构思，即对于上规型结构或者上规型单元的覆盖条本体来说提供强制引导的能够无级调节的调节装置，其中所述能够以机械的方式并且人工操纵的调节装置通过其集成地布置在所述覆盖条本体与所述下规型结构本体之间这种方式能够实现所述上规型装置或者说整个规型装置的紧凑的结构。尤其在此所述覆盖条本体具有条成形轮廓，该条成形轮廓连续地改变有待形成的条的输送方向，由此所述包裹材料带在输送有待形成条时与有待围绕着有待形成的条放置的包裹材料带一起随着进一步的输送而更加剧烈地弯曲并且抵靠到有待圆形成形的条上。比如对于所述规型装置来说，按本发明可以以简单的并且机械的方式的来调整覆盖条本体的高度，其中比如能够无级地实施所述覆盖条本体的高度调节。通过集成或者能够集成在上规型单元的覆盖条本体上的调节装置，在与所述覆盖条本体的共同作用中能够实现所述覆盖条本体的位置变化。尤其所述支撑体在此具有用于所述覆盖条本体的调节装置。此外，所述按本发明的规型装置的优点在于，所述覆盖条本体在没有麻烦的措施的情况下可以快速地与变化的生产条件相匹配。比如能够以机械的方式操纵的调节装置可以通过相应的调节螺栓沿垂线并且/或者沿水平线相应地定向和定位。优选所述调节装置是能够以机械的方式操纵的并且由此不是能够通过马达来操纵的调节装置。在一种优选的设计方案中，此外规定，设置了用于所述支撑体的接纳凹处，其中所述设有调节装置的用于覆盖条本体的支撑体布置或者能够布置在所述接纳凹处中，由此实现所述优选条状的支撑体和所述布置在支撑体的上方的覆盖条本体的紧凑的布置结构。尤其优选的是，所述接纳凹处构造在所述下规型结构本体的上面或里面优选在侧面布置在所述输送通道上，其中尤其所述接纳凹处设有所述下规型结构本体的用于支撑体的下侧面的支承面。由此产生这一点，所述支撑体以能够下沉或者下沉的方式布置在所述下规型结构本体的接纳凹处中。此外，所述规型装置的一种实施方式的突出之处在于，借助于所述调节装置能够实施所述覆盖条本体的沿水平的方向和/或沿垂直的方向的优选相对于所述下规型结构或者下规型结构本体的机械的调节。为了以机械的方式调节所述覆盖条本体，松开所述覆盖条本体与所述支撑体之间以及所述支撑体与所述下规型结构本体之间的连接，其中在相应的沿水平的方向并且/或者沿垂直的方向调节所述覆盖条本体和/或所述支撑体之后又固定所述松开的连接。为此，此外在所述规型装置的一种设计方案中规定，所述用于覆盖条本体的调节装置具有用于所述覆盖条本体的垂直导向机构。通过所述用于覆盖条本体的垂直导向机构来保证，实现所述覆盖条本体的垂直高度的强制引导的调整，其中所述覆盖条本体在与所述调节装置及覆盖条本体的共同作用中优选执行沿垂直的方向的平行移动，其中在垂直提升或者降低所述覆盖条本体之后所述覆盖条本体以能够松开的方式与所述支撑体相连接。必要时所述支撑体在执行所述覆盖条本体的垂直的提升或者降低之后应该位置固定地与所述下规型结构本体相连接。此外，在所述规型装置的一种实施方式中优选的是，所述用于覆盖条本体的垂直导向机构具有至少一个或者多个优选垂直定向的销体并且相应地具有为所述销体设置的与相应的销体共同作用的销体导向接纳口。在本发明的范围内，在此可以规定，所述支撑体具有向下伸出的销体，所述向下伸出的销体伸入或者布置在所述下规型结构的构造在下规型结构本体上的销体导向接纳口中。此外同样可以规定，所述销体以向上伸出的方式构造在所述下规型结构本体上，其中所述支撑体本身具有销体导向接纳口，使得所述下规型结构本体的销体插入到所述支撑条的销体导向接纳口中并且由于垂直的定向而能够使所述覆盖条本体以及支撑体沿垂直的方向运动。尤其所述支撑体与所述覆盖条本体相连接，其中在所述支撑体上设置了能够操纵的调节体尤其能够操纵的调节螺栓，使得所述覆盖条本体的垂直高度能够在操纵所述调节体时调节。在此，在本发明的范围内规定，所述用于覆盖条本体的垂直的定位的调节体构造为调整螺栓或者调节螺栓，其中所述调节螺栓的螺纹啮合到构造在所述下规型结构本体的上面或里面的螺纹孔中。在转动所述调节螺栓时，在此由于所述螺栓的螺纹的螺矩而与所述覆盖条本体一起垂直向上或者向下运动。除此以外，所述规型装置的一种优选的实施方式的突出之处在于，所述用于覆盖条本体的调节装置具有用于所述覆盖条本体的水平导向机构。由此，由于所述水平导向机构而能够实现这一点，即所述覆盖条本体可以沿水平的方向相应地定位。为此，在所述规型装置的一种改进方案中优选的是，所述水平导向机构具有一个能够操纵的偏心体尤其一根能够操纵的偏心螺栓以及至少一个具有能够布置并且能够导引在长孔中的凸起的长孔导向机构，所述凸起与相应的长孔共同作用。为此，在一种设计方案中优选设置了多个长孔导向机构以及多个凸起，由此能够使所述覆盖条本体沿水平的方向平行移动。此外，所述规型装置的一种实施方式的突出之处在于，所述长孔设置在所述覆盖条本体中并且/或者所述凸起设置在所述能够布置在接纳凹处中的用于覆盖条本体的支撑体上。作为替代方案，在另一种设计方案中可以设想，所述长孔构造在所述支撑体中，其中此外所述凸起布置在所述覆盖条本体上并且所述覆盖条本体的凸起在这种情况下啮合到所述支撑体的长孔中并且与其共同作用。在一种作为替代方案的实施方式中规定，所述用于覆盖条本体的水平导向机构构造为用于所述覆盖条本体的水平回转机构。借助于所述水平回转机构在水平的平面中通过回转运动来实施所述覆盖条本体的强制引导的调节，使得所述覆盖条本体能够相对于所述位置固定的下规型结构本体运动。尤其所述水平回转机构布置在所述上侧面的能够运动的覆盖条本体与所述下侧面的下规型结构本体之间。通过所述能够以机械的方式操纵的水平回转机构，通过所述与水平回转机构相连接的覆盖条本体的回转运动来实施所述覆盖条本体的强制引导的调节。尤其实施所述覆盖条本体的水平导引的回转运动。为此在所述规型装置的一种设计方案中规定，所述水平回转机构构造为用于所述覆盖条本体的平行四边形回转机体。按照一种优选的实施方式，此外规定，所述水平回转机构具有一个能够操纵的偏心体尤其能够操纵的偏心螺栓以及至少一根摆杆，该摆杆与所述覆盖条本体进行了作用连接或者相连接，其中尤其一根摆杆或者所述摆杆与所述偏心体进行了作用连接并且/或者其中尤其两根尤其相对于彼此平行定向的并且能够运动的摆杆设置用于构成所述用于覆盖条本体的平行四边形回转机体。尤其在构造所述水平回转机构时，该水平回转机构构造为具有两根摆杆的平行四边形回转机体，所述摆杆则优选分别具有一根垂直定向的回转轴线，其中摆杆与所述偏心体进行了作用连接或者相连接，从而在操纵所述垂直地布置的偏心体或者说偏心螺栓时实施所述覆盖条本体的强制引导的平行偏转。此外，在一种设计方案中同样优选的是，所述用于覆盖条本体的水平回转机构具有能够沿水平线运动的水平回转体，其中尤其所述水平回转体布置在所述优选能够垂直运动的并且下侧面的支撑体与所述优选上侧面的覆盖条本体之间或者所述水平回转体布置在所述下规型结构本体与所述覆盖条本体之间。优选所述水平回转体与所述支撑体及覆盖条本体相连接。在一种设计方案中，在此所述水平回转体通过两根以能够回转的方式得到支承的摆杆与所述覆盖条本体并且与所述支撑体相连接，其中在实施所述覆盖条本体的强制引导的平行偏转之后为了固定所述覆盖条本体所述覆盖条本体与所述水平回转体和所述支撑体固定地相连接或者能够以能够松开的方式相连接，其中为了实施水平回转运动而松开所述覆盖条本体、所述水平回转体与所述支撑体之间的连接。尤其作为用于这种连接的连接装置，设置了螺栓或者类似部件。此外，在本发明的一种设计方案中可以这样安排，即作为用于所述覆盖条本体的沿垂直方向的强制引导的调节的调节装置而设置了平行四边形回转机体，其中所述用于覆盖条本体的垂直的调节的调节装置构造为用于所述覆盖条本体的垂直回转机构。尤其所述具有平行四边形回转机体的垂直导向机构构造在所述覆盖条本体与所述下规型结构本体之间。由此用于所述覆盖条本体的垂直导向机构构造为用于所述覆盖条本体的垂直回转机构，其中尤其所述垂直回转机构构造为平行四边形回转机体。除此以外，所述任务通过烟草加工业的一种制条机尤其过滤条制造机或者烟草条制造机得到解决，所述制条机设有前面所描述的按本发明的规型装置。为了避免重复，明确参照上面的解释，所述上面的解释以相应的方式适用于所述制条机。此外，所述任务通过一种用于运行用于制造烟草加工业的被包裹材料带包裹的优选连续的条尤其过滤条或者烟草条的制条机的方法得到解决，其中有待包裹的条与所述包裹材料带一起沿条输送方向通过规型装置的具有第一上规型单元的形成条的第一规型单元并且随后通过所述规型装置的具有第二上规型单元的形成条的第二规型单元在具有输送通道的下规型结构中输送，其中所述第一上规型单元关于所述输送通道以预先确定的间距定位并且其中所述第二上规型单元关于所述输送通道以能够调整的间距来定位。所述方法通过以下方式来得到改进，即求得所述第一上规型单元的间距与所述第二上规型单元的能够调整的间距之间的实际差间距并且随后比如借助于相应的传感装置或者传感器装置将所述实际差间距与预先确定的差间距额定值进行比较，其中在数值方面在实际差间距超过差间距额定值时优选向操作人员通知或者显示所述第一上规型单元的优选有待执行的定位或者配位或者生产警告。在此，本发明基本这样的构思，即在制造烟草加工业的条时有待形成的条通过多个上规型单元来导引或者输送，其中所述上规型单元相应地设有相应的条成形轮廓。比如对于过滤条制造机来说有待形成的条关于所述输送方向沿着（作为第一上规型单元的）覆盖条本体并且随后沿着（作为第二上规型单元的）冷却边条来输送。在此，在所述用于过滤条的下规型结构中设置了一个或者多个与所述上规型单元共同作用的下规型结构本体，由此在所述下规型结构本体中提供下侧面的输送通道。在制造烟草条或者香烟条时，将有待形成的香烟条关于所述条的输送方向沿着（作为第一上规型单元的）覆盖条或者覆盖条本体、随后沿着（作为第二上规型单元的）胶粘装置或者说胶粘室并且接着沿着（作为第三上规型单元的）加热装置或者说加热边条来输送。为了在横截面中形成圆形成形的条，在此所述上规型单元的沿输送方向的调节或者说高度和定向很重要。尤其在条成形时，所述第一上规型单元和所述第二上规型单元的定向和（相对的）定位很重要，因为这些上规型单元应该关于所述输送通道布置在特定的高度比例中，用于制造具有（处于预先确定的公差极限之内的）预先确定的圆度的条，并且同时也提高生产机器的运转可靠性。尤其在此检测所述上规型单元的基准点与所属的相应的下规型结构本体的输送通道中的基准点之间的间距，其中比如在使用标准条或者校准条的情况下对所述第一和第二上规型单元进行校准时所述输送通道中的基准点之间的高度间距不仅对于所述第一上规型单元来说而且对于所述第二上规型单元来说都彼此相对应。在所述制条机运行时，在此在本发明的范围内规定，所述入口侧的上规型单元比如所述覆盖条本体或者所述覆盖条比布置在后面的第二上规型单元布置得较高一些。如果在所述制条机的连续的运行中借助于条检测单元发现不再达到有待制造的条的几乎恒定的直径，那么在这种情况下在本发明的范围内规定，检测或者计算所述第二规型单元上的基准点之间的间距，其中随后借助于所述第二上规型单元上的基准点之间的所求得的高度间距来将其与所述第一上规型单元上的基准点的间距进行比较，其中根据所述第一上规型装置上以及所述第二上规型单元上的所确定的处于公差范围之外的高度差来显示，所述第一上规型单元应该关于所述第二上规型单元来定向。由此在连续的生产过程中实现所述制条机的简化的操纵，因为在遵守所述第一上规型单元上的基准点的间距与所述第二上规型单元上的基准点的高度差之间的预先确定的高度差极限的情况下可以实现所述制条机的持久的较高的生产率。除此以外，在一种设计方案中可以这样安排，即作为补充方案或者作为替代方案在指示装置上产生生产警告，用于向操作人员显示，所制造的过滤条或者香烟条比如没有保持相同的直径。通过所述入口侧的第一上规型单元比如覆盖条或者说覆盖条本体的关于接下来的第二上规型单元的有待进行或者说有待实施的定位的显示，此外向操作人员通知，是应该提高还是应该降低所述第一上规型单元上的基准点之间的间距，用于相应地使所述第一上规型单元关于所述接下来的第二上规型单元定向，以便制造具有较高的质量的条。在此，在本发明的范围内规定，所述第一上规型单元设有如前面所描述的一样的覆盖条本体以及能够相应地人工操纵的调节装置并且设有支撑体，用于减少所述制条机上的保养措施。在此，由于所述能够以机械的方式操纵的用于覆盖条本体的调节装置，可以用较少的手柄来使所述具有覆盖条本体的第一上规型单元比如关于接下来的（作为第二上规型单元的）胶粘室定向或者说定位。为此，在一种设计方案中此外规定，所述第一上规型单元的优选有待实施的定位或者定位调整或者生产警告借助于指示装置优选显示器来通知操作人员。由此在使用用于最佳的生产参数的可视化系统的情况下改进所述制条机的操纵。除此以外，一种设计方案的突出之处在于，所述第一上规型单元具有一个如前面所描述的一样的具有条成形轮廓的覆盖条本体，其中所述覆盖条本体借助于优选能够人工操纵的如前面所描述的一样的调节装置优选无级地在高度方面调节。为了避免重复，请明确参照上面的解释。本发明的其它特征可以从按本发明的实施方式的说明书与权利要求及附图中一起看出来。按本发明的实施方式可以实现各个特征或者多个特征的组合。附图说明下面在不限制普遍的发明构思的情况下借助于实施例参照附图对本发明进行说明，其中关于所有在文字说明中未详细解释的按本发明的细节请明确参照附图。附图示出如下：图1是香烟制条机的规型装置的示意图；图2是过滤条制造机的规型装置的示意性的视图；图3a是制条机的规型装置的入口区域的分解图的类型的示意的透视图；图3b是烟草加工业的制条机的上规型结构的覆盖条本体的示意性的透视的俯视图；图4a是烟草加工业的按另一种实施方式的制条机的上规型结构的覆盖条本体的分解图的类型的示意性的透视图；并且图4b是制条机的在图4a中示出的规型装置的横截面的示意图。在附图中，相应相同的或者同类的元件和/或部件用相同的附图标记来表示，因而相应地不作重复的介绍。具体实施方式图1示意性地示出了香烟条制造机P的规型装置10。比如在名称PROTOS下面知道了豪尼机械制造股份公司（HAUNIMaschinenbauAG）的香烟条制造机。所述规型装置10拥有上规型结构12和下规型结构14。有待包裹的烟草条在所述上规型结构12与所述下规型结构14之间从右往左按照有待包裹的纵轴向输送的烟草条的在图1中示意性地绘出的输送方向F来输送。所述上规型结构12沿输送方向F具有覆盖条12.1、胶粘室12.2以及加热边条12.3。在所述下规型结构14中构造了用于有待包裹的烟草条的输送通道，其中所述下规型结构本身可以包括独立的单元，比如入口室、第一下规型结构、第二下规型结构和出口室。用于香烟条制造机P的规型装置10比如用在汉堡豪尼机械制造股份公司的香烟条制造机PROTOS中并且为人所知。图2示意性地示出了过滤条制造机K的规型装置20。汉堡豪尼机械制造股份公司的过滤条制造机在名称KDF下面为人所知。所述规型装置20具有下规型结构24和上规型结构22。在此，所述上规型结构22关于有待包裹的过滤条的输送方向F在入口侧包括覆盖条22.1和冷却装置或者说冷却边条22.2。图3a示意性地分段地示出了规型装置30的入口区域，其中所述规型装置30可以是香烟条制造机或者说烟草条制造机P的组成部分（比较一下图1）或者是过滤条制造机K的规型装置的组成部分（比较一下图2）。出于更好的图示的原因，在所述规型装置30的入口区域中根据分解图的方式示出了不同的组成部分。所述规型装置30包括下规型结构的下规型结构本体34以及覆盖条本体32。所述覆盖条本体32在此是所述上规型结构的组成部分。在所述下规型结构本体34中构造了下侧面的输送通道35，通过该下侧面的输送通道来输送规型结构输送带（Formatband）以及包裹材料带和有待包裹的材料（过滤嘴或者烟草）。在此，在所述规型装置30中在输送包裹带连同有待包裹的材料（过滤嘴或者烟草）的过程中将所述包裹带完全围绕着所述材料来放置。在所述下规型结构本体34中在侧面在所述输送通道35的旁边构造了用于支撑条36的接纳凹处41。所述支撑条36构造为用于所述覆盖条本体32的支撑体并且在此布置在所述下规型结构本体34与所述覆盖条本体32之间。所述支撑条36在其下侧面上具有销体37，所述销体以伸入到所述下规型结构34的接纳孔42中的方式来布置。由此能够实现所述支撑条36的垂直的导引。此外，所述支撑条36设有调节螺栓38，其中所述调节螺栓38的螺纹布置到所述下规型结构本体34的螺纹孔43中。所述覆盖条本体32在所述调节螺栓38的区域中具有空隙31，使得所述调节螺栓38的旋转头在将所述覆盖条本体32与所述支撑条36连接起来时可以从外面也就是说在当前的情况中从上面来接近。通过比如借助于内六角扳手扭转所述调节螺栓38的方式来调节所述覆盖条本体32以及与其相连接的支撑条36的垂直高度，其中通过所述销体37的插入在与所述接纳口或者说接纳孔42的共同作用中实现所述覆盖条本体32的垂直的导引。为了将所述覆盖条本体32与所述支撑条36连接起来，在所述覆盖条本体的上侧面上布置了相应的连接元件33，所述连接元件与所述支撑条36的上侧面上的相应的连接元件39相连接。在此实现所述连接元件33与所述支撑条36的连接元件39之间的能够松开的连接。所述调节螺栓38能够人工操纵，由此实现所述用于上规型结构的覆盖条本体32的无级的垂直的调节和定位。图3b示出了所述覆盖条本体32的俯视图。在此放弃右边的连接器件33的图示（比较一下图3a）。在所述右边的连接器件33的区域中，在所述连接器件33的下方在所述覆盖条本体32中构造了长孔49，使得所述支撑条36的销状的连接器件39朝所述长孔49中插入到所述覆盖条本体32中。除此以外，所述支撑条36在上侧面上设有偏心螺栓45，所述偏心螺栓朝空隙46中插入到所述覆盖条本体32中。所述偏心螺栓45偏心地得到支承，从而在转动所述偏心螺栓45时所述连接器件39由于所述长孔49而在操纵所述偏心螺栓45时实现所述覆盖条32的水平的导引。在相应地调节所述偏心螺栓45时，将所述连接器件33和39彼此固定地连接在一起，使得所述覆盖条本体32相应地为生产运行持久地得到定位。图4a和4b分别以透视图（图4a）并且以横截面图示（图4b）示意性地示出了用于按另一种实施例的制条机的规型装置的入口区域，其中所述规型装置的各个组成部分出于简明的原因根据分解图的方式来彼此分开地示出。在所述设有输送通道35的下规型结构本体34中，在侧面构造了所述用于支撑条36的接纳凹处41。所述支撑条36沿纵向方向具有两个彼此隔开的空隙51、52，在所述空隙中接纳了垂直的并且彼此隔开的导销53、54，所述导销与所述下规型结构本体54相连接。所述导销53和54在此构造为无螺纹的导销，从而在操纵所述插入到下规型结构本体34中的螺纹孔43中的调节螺栓38中时所述支撑条36连同布置在上侧面的覆盖条本体32一起在垂直高度方面得到调节并且通过所述导销53、54的在空隙51、52中的插入来垂直地得到导引。在所述支撑条36的上方并且在所述覆盖条本体32的下方布置了水平回转体60，其中该水平回转体60通过两根以能够回转的方式支承在所述支撑条上的摆杆61、62能够相对于所述下侧面的支撑条36沿水平线运动。所述摆杆61、62具有相应的凸起，所述凸起啮合到所述支撑条36和水平回转体60的相应的相一致的空隙中。除此以外，所述摆杆62通过一条构造在所述摆杆62上的杠杆臂63与所述偏心螺栓45进行了作用连接，从而在操纵所述偏心螺栓45时所述根据平行四边形的样式彼此进行（作用）连接的摆杆61、62实施所述水平回转体60以及与所述水平回转体60相连接的覆盖条本体的沿水平线的同时的平行的偏转。在此，所述杠杆臂61、62围绕着其示意性地绘出的回转轴线71、72回转。为了将所述覆盖条本体32与所述水平回转体60连接起来，在所述覆盖条本体32的上侧面上设置了连接螺栓64、65，所述连接螺栓插入到所述水平回转体60的相应的螺纹孔中。除此以外，在所述覆盖条本体32的上侧面上设置了连接螺栓68，用于在人工调节所述调节螺栓38之后并且/或者在人工调节所述偏心螺栓45之后将所述覆盖条本体32固定地与所述支撑条36及所述下规型结构本体34连接起来，从而可以将所述用于条制造的规型装置30用在制条机上。通过所述能够偏转的平行定向的摆杆61、62来构成用于所述覆盖条本体32的强制引导的平行四边形回转机构，从而在操纵所述偏心螺栓45时使所述覆盖条本体32沿水平的方向偏转。所有提到的特征，也包括仅仅从附图中得知的特征以及单个的在与其它的特征的组合中公开的特征都单独地并且在组合中视为对本发明来说重要的特征。按本发明的实施方式可以通过各个特征或者多个特征的组合来实现。附图标记列表：10规型装置12上规型结构12.1覆盖条12.2胶粘室12.3加热边条14下规型结构20规型装置22上规型结构22.1覆盖条22.2冷却边条24下规型结构30规型装置31空隙32覆盖条本体33连接元件34下规型结构35输送通道36支撑条37销体38调节螺栓39连接元件41接纳凹处42接纳口43螺纹孔45偏心螺栓46空隙49长孔51空隙52空隙53导销54导销60水平回转体61回转臂62回转臂63杠杆臂65连接元件66连接元件71回转轴线72回转轴线F输送方向K过滤条制造机P香烟条制造机
