一种使用方便的烟灰缸的制作方法

本发明涉及一种使用方便的烟灰缸。

背景技术：

烟灰缸，用来盛吸烟时产生的烟灰的器皿。也叫“烟缸”或者“烟盅”，款式多种多样。有水晶的，玻璃的，不锈钢的，金属的，还有塑料的，硅胶的，还有玉石的。还有很多样款式新颖的烟灰缸，既美观又实用！烟灰缸有许多形状，如圆形、长方形、正长形、多边形、椭圆形。颜色方面也有很大的变化，可以刻印上自己想要的图案和文字。一般在烟灰缸缸口的周围会有一些凹进去的小凹槽，那里是放置香烟的地方,目前市面上的烟灰缸存在很多缺陷，烟是温度很高的东西，烟头和烟灰没有分开扔放，很不科学，需要一种烟灰缸，符合人们的使用需求。

技术实现要素：

本发明目的在于解决现有技术中存在的上述技术问题，提供一种使用方便的烟灰缸，具有结构简单，连接灵活，拆装方便，安全性高，实用性强的优点。

为了解决上述技术问题，本发明采用如下技术方案：

一种使用方便的烟灰缸，包括烟灰底座，其特征在于：烟灰底座上设有烟头底座，烟头底座倾斜放置在烟灰底座上，烟头底座上设有拆卸按钮，拆卸按钮呈圆柱形，烟头底座上设有烟头盖，烟头底座上设有衔接口，衔接口上接有灭烟外板，烟头板上设有烟灰内板，烟灰外板和烟灰内板连接，烟灰内板和烟灰外板上设有烟灰孔，烟灰孔横向排布在烟灰内板和烟灰内板上，具体使用时烟头底座倾斜放在烟灰底座上，这样烟灰就会顺着烟灰孔掉落在烟灰底座了，烟头底座上设有烟头盖，当放进烟头底座的烟头放了时，可以拆下烟头盖，方便清理里面的烟头，而不用将整个烟灰缸去倒，将整个烟灰缸拿去倒容易将烟灰洒落在外面，烟灰孔略小于烟头，这样，当抽完一根烟时，可以将烟头先捅灭在烟灰孔后，再将烟头放进烟头底座。

进一步，烟头底座上设有烟头板，烟头板可以沿着烟头底座的方向滑动，可以增大烟头底座的容量，随意升降，实用性强。

进一步，烟头内板上涂有防火材料，防止因为烟头的火没有灭而导致烟灰缸起火，安全性高。

本发明由于采用了上述技术方案，具有以下有益效果：

本发明中烟灰底座上设有烟头底座，烟头底座倾斜放置在烟灰底座上，烟头底座上设有拆卸按钮，拆卸按钮呈圆柱形，烟头底座上设有烟头盖，烟头底座上设有衔接口，衔接口上接有灭烟外板，烟头板上设有烟灰内板，烟灰外板和烟灰内板连接，烟灰内板和烟灰外板上设有烟灰孔，烟灰孔横向排布在烟灰内板和烟灰内板上，具体使用时烟头底座倾斜放在烟灰底座上，这样烟灰就会顺着烟灰孔掉落在烟灰底座了，烟头底座上设有烟头盖，当放进烟头底座的烟头放了时，可以拆下烟头盖，方便清理里面的烟头，而不用将整个烟灰缸去倒，将整个烟灰缸拿去倒容易将烟灰洒落在外面，烟灰孔略小于烟头，这样，当抽完一根烟时，可以将烟头先捅灭在烟灰孔后，再将烟头放进烟头底座，烟头底座上设有烟头板，烟头板可以沿着烟头底座的方向滑动，可以增大烟头底座的容量，随意升降，实用性强。

附图说明

下面结合附图对本发明作进一步说明：

图1为本发明一种使用方便的烟灰缸的结构示意图；

图2为本发明中灭烟板的结构示意图；

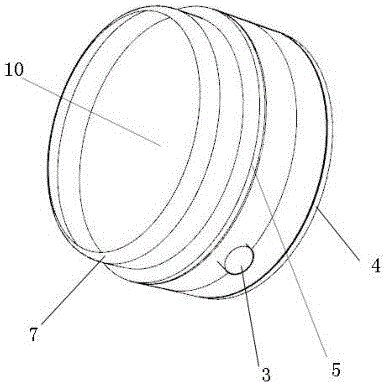

图3为本发明中烟头底座的结构示意图。

图中：1-烟灰底座1；2-烟头底座2；3-拆卸按钮3；4-烟头盖4；5-衔接口5；6-灭烟外板6；7-烟头板7；8-灭烟内板8；9-烟灰孔9；10-烟头内板。

具体实施方式

如图1至图3所示，为本发明一种使用方便的烟灰缸，包括底座1和盘盒2，盘盒2设于底座1上，盘盒2呈漏斗状，提高沥水效率。底座1的一侧设有刀座3，刀座3上设有刀槽4，刀槽4内可放置水果刀，增加储物功能，扩大了水果盘的适用范围。底座1底面的四个边角上均设有防滑垫5，防滑垫5采用橡胶材质，避免水果盘放在桌面上出现滑动的现象，起到防滑效果。底座1上设有开槽6，盘盒2位于开槽6内，底座1的顶面上分别设有凹槽7和固定机构8，盘盒2的两侧均设有隔条9，隔条9与凹槽7相对应，固定机构8包括凸型基座10和L型限位片11，L型限位片11活动在凸型基座10上，滑动L型限位片11可将隔条9压在凹槽7内。盘盒2的中心设有集水槽12，集水槽12的底面上均匀分布有漏水孔13，集水槽12上滑动连接有L型挡板14。

本发明中底座1和盘盒2采用可拆卸的连接方式，将隔条9嵌入凹槽7内，通过凹槽7限制隔条9活动，再滑动L型限位片11，通过L型限位片11压住隔条9，使得隔条9被限位在凹槽7，盘盒2无法随意活动，被固定死，增强了盘盒2在底座1上的稳定性，拆卸简单，方便取下清洗盘盒2；盘盒2呈漏斗状，水果表面的水珠沿着盘盒2斜面顺势下流，汇聚在集水槽12内，L型挡板14起到暂挡水分的作用，在清洗时，只需滑开L型挡板14，清水将污渍冲落，经漏水孔13流出集水槽12，提高了清洗效率。本发明具有结构简单，连接灵活，拆装方便，清洗容易，实用性强的优点。

以上仅为本发明的具体实施例，但本发明的技术特征并不局限于此。任何以本发明为基础，为解决基本相同的技术问题，实现基本相同的技术效果，所作出的简单变化、等同替换或者修饰等，皆涵盖于本发明的保护范围之中。
