一种屏风式多容纳腔烟盒的制作方法

本实用新型涉及一种烟盒，尤其涉及一种屏风式多容纳腔烟盒，属于包装盒技术领域。

背景技术：

现有的烟盒结构设计由于面积小的缘故难以突破，盒体内存在多支卷烟时倾斜盒体，多支卷烟均会伸出盒体，由于外部环境中存在较多的细菌和粉尘，会粘附到卷烟伸出的部分，卷烟伸出后再放回至盒体中，会污染盒体内壁，导致盒体内的清洁度、湿度均发生改变，进而使得卷烟的保质期缩短并影响卷烟的品质。同时，当盒体内的卷烟被取出一部分后，其他卷烟容易在盒体内发生晃动，导致卷烟的烟丝松动甚至掉出，烟丝松动或掉出的卷烟难以继续使用，需要更换新的卷烟，会增加消费者的使用成本。除此之外，现有的香烟盒只有一个内腔，在启封使用较长时间后，烟卷的口感得不到有效的保护，存在一定的弊端。

技术实现要素：

本实用新型的目的是针对现有的香烟盒腔体结构单一，卷烟被取出一部分后剩余的卷烟容易在盒体内晃动，导致卷烟的烟丝松动甚至掉出，而且启封使用较长时间后，烟卷的口感得不到有效的保护的缺陷和不足，提供一种结构新颖，采用了四个小盒的结构有效避免了卷烟在盒体内晃动，不仅保护了卷烟本身，而且还保护了卷烟的口感，文化气息得到了提升的一种屏风式多容纳腔烟盒。

为实现上述目的，本实用新型的技术解决方案是：一种屏风式多容纳腔烟盒，包括外盒体，所述外盒体的一侧通过第一外包折叠线连接设置有第一内小盒，外盒体的另一侧通过第二外包折叠线连接设置有第二内小盒，第一内小盒与第二内小盒关闭合拢后的宽度之和等于外盒体的宽度，第一内小盒靠近合拢的外边缘通过第一小盒间折叠线连接设置有第三内小盒，第二内小盒靠近合拢的外边缘通过第二小盒间折叠线连接设置有第四内小盒，第三内小盒与第四内小盒关闭合拢后的宽度之和等于外盒体的宽度。

所述外盒体的上端通过翻转盖翻转部位连接有翻转盖，翻转盖对应于第一内小盒、第二内小盒、第三内小盒以及第四内小盒的外端口设置。

所述第一外包折叠线、第二外包折叠线、第一小盒间折叠线以及第二小盒间折叠线均采用带有折痕的柔韧性较好的纸张制成。

所述第一内小盒、第二内小盒、第三内小盒以及第四内小盒的都深度相同，宽度也分别相同。

所述第三内小盒和第四内小盒关闭合拢后第三内小盒和第四内小盒的外平面处于同一平面上。

本实用新型的有益效果是：

1、本实用新型在外盒体上设置有四个腔体相对独立的小盒，外盒体的左右两侧分别连接设置有两个小盒，四个小盒在全部展开后，盒型由平面变为立体屏风结构，更具趣味性和文化色彩。

2、本实用新型结构新颖，采用了四个小盒的结构有效避免了卷烟在盒体内晃动，卷烟的烟丝不容易松动，保护了卷烟本身，另外采用这个四个小盒的卷烟容纳腔能够最大程度上保护卷烟的口感，保持了香烟原本的味道。

附图说明

图1是本实用新型四个内小盒合拢后的结构示意图。

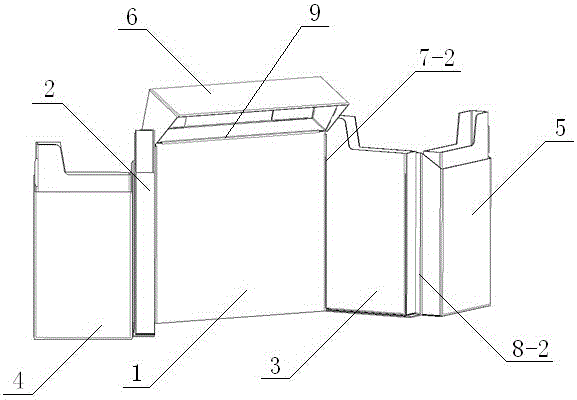

图2是本实用新型使用状态一的结构示意图。

图3是图2的侧面示意图。

图4是本实用新型使用状态二的结构示意图。

图5是本实用新型使用状态三的结构示意图。

图中：外盒体1，第一内小盒2，第二内小盒3，第三内小盒4，第四内小盒5，翻转盖6，第一外包折叠线7-1，第二外包折叠线7-2，第一小盒间折叠线8-1，第二小盒间折叠线8-2，翻转盖翻转部位9。

具体实施方式

以下结合附图说明和具体实施方式对本实用新型作进一步的详细描述。

参见图1至图5，本实用新型的一种屏风式多容纳腔烟盒，包括外盒体1，其特征在于：所述外盒体1的一侧通过第一外包折叠线7-1连接设置有第一内小盒2，外盒体1的另一侧通过第二外包折叠线7-2连接设置有第二内小盒3，第一内小盒2与第二内小盒3关闭合拢后的宽度之和等于外盒体1的宽度，第一内小盒2靠近合拢的外边缘通过第一小盒间折叠线8-1连接设置有第三内小盒4，第二内小盒3靠近合拢的外边缘通过第二小盒间折叠线8-2连接设置有第四内小盒5，第三内小盒4与第四内小盒5关闭合拢后的宽度之和等于外盒体1的宽度。

所述外盒体1的上端通过翻转盖翻转部位9连接有翻转盖6，翻转盖6对应于第一内小盒2、第二内小盒3、第三内小盒4以及第四内小盒5的外端口设置。

所述第一外包折叠线7-1、第二外包折叠线7-2、第一小盒间折叠线8-1以及第二小盒间折叠线8-2均采用带有折痕的柔韧性较好的纸张制成。

所述第一内小盒2、第二内小盒3、第三内小盒4以及第四内小盒5的都深度相同，宽度也分别相同。

所述第三内小盒4和第四内小盒5关闭合拢后第三内小盒4和第四内小盒5的外平面处于同一平面上。

参见图1、图2，外盒体1作为香烟盒的背面，外盒体1的一侧通过第一外包折叠线7-1连接设置有第一内小盒2，这样使得位于外盒体1左侧的第一内小盒2能够绕第一外包折叠线7-1转动一定角度，第一内小盒2相对于外盒体1的打开或合拢。外盒体1的另一侧通过第二外包折叠线7-2连接设置有第二内小盒3，这样使得位于外盒体1的右侧的第二内小盒3能够绕第二外包折叠线7-2转动一定角度，第二内小盒3相对于外盒体1的打开或合拢。当第一内小盒2和第二内小盒3分别合拢后，第一内小盒2与第二内小盒3关闭合拢后的宽度之和等于外盒体1的宽度。

第一内小盒2靠近合拢的外边缘通过第一小盒间折叠线8-1连接设置有第三内小盒4，第三内小盒4能够绕第一小盒间折叠线8-1转动一定角度，使得第三内小盒4能够相对于第一内小盒2打开或合拢。第二内小盒3靠近合拢的外边缘通过第二小盒间折叠线8-2连接设置有第四内小盒5，第四内小盒5能够绕第二小盒间折叠线8-2转动一定角度，使得第四内小盒5能够相对于第二内小盒3打开或合拢。当第三内小盒4和第四内小盒5分别合拢后，第三内小盒4与第四内小盒5关闭合拢后的宽度之和等于外盒体1的宽度。

外盒体1的上端通过翻转盖翻转部位9连接有翻转盖6，翻转盖6对应于第一内小盒2、第二内小盒3、第三内小盒4以及第四内小盒5的外端口设置，当第一内小盒2、第二内小盒3、第三内小盒4以及第四内小盒5分别合拢后，翻转盖6能够将四个小盒的上端口整体盖住，并能实现对四个小盒的约束。第一内小盒2、第二内小盒3、第三内小盒4以及第四内小盒5的都深度相同，宽度也分别相同，第三内小盒4和第四内小盒5关闭合拢后第三内小盒4和第四内小盒5的外平面处于同一平面上。采用四个小盒的设计可以更好的保护烟支产品的口感，还能避免传统烟卷在取出一部分后，剩余的烟卷容易在盒体内晃动，导致卷烟的烟丝松动甚至掉出的问题。

第一外包折叠线7-1、第二外包折叠线7-2、第一小盒间折叠线8-1以及第二小盒间折叠线8-2均采用带有折痕的柔韧性较好的纸张制成，耐用性好。外盒体1、翻转盖翻转部位9以及翻转盖6连接形成一个整体，也可以一体化制造，翻转盖翻转部位9设置有便于翻折的折痕。

本实用新型的四个小盒在全部展开后，盒型由平面变为立体屏风结构，更具趣味性和文化色彩，开创了卷烟领域的一种新的盒型设计方式。成型的大盒与小盒可成并列的完整幅面，使得烟盒设计师的设计面扩大了接近一倍，更重要的是，由于新增加的设计面为幅面完整的规格形状，这使得在较为微小的烟盒上也可以印刷十分完整的文墨作品，进一步提升了烟支消费者的消费初衷，为消费者搭建了丰富的文化气息，使得整个产品提升到了新的境界。
