一种硅胶烟管的制作方法

本实用新型涉及硅胶制品，尤其涉及一种硅胶烟管。

背景技术：

水烟是一种起源于中东地区的烟草制品，并使用水烟壶吸食。如图1所示，水烟壶包括壶体A、烟管B以及烟料杯C，壶体A内装有水，烟料杯C用于装载烟丝，烟管B一端插入水中，另一端连通烟料杯C的安装部。

不同的烟丝有不同的特性，因而需要配备不同规格的烟料杯。不同的烟料杯的安装部直径也不相同。但现有技术的烟管只能配合一种直径的安装部，因而不能配合多种烟料杯使用，导致用户在换烟料杯时也要更换烟管，使用起来不方便。

技术实现要素：

本实用新型要解决的技术问题是根据上述现有技术的不足，提供一种能够配合多种烟料杯的硅胶烟管。

本实用新型的技术方案如下：

一种硅胶烟管，包括管体，所述管体的上端设置有进烟口，下端侧面设置有若干出烟口，所述进烟口的内壁呈向上扩大喇叭状，所述进烟口的内壁设置有向内凸出的弹性圆环。

进一步地，所述弹性圆环设置有两个，两所述弹性圆环上下设置在进烟口的内壁。

进一步地，所述进烟口的内壁与所述管体的内壁之间设置有卡台。

进一步地，所述进烟口的外壁设置有向外凸出的受力托。

进一步地，所述出烟口有四个，所述出烟口对称分布在所述管体的下端侧面。

与现有技术相比，本实用新型具有如下有益效果：通过在进烟口设置弹性圆环，利用弹性圆环的弹性作用，使进烟口能够夹紧多种直径的安装部，因而使管体能够配合多种烟料杯使用，提高了管体的适用性，方便用户使用。

附图说明

图1是水烟壶的结构示意图。

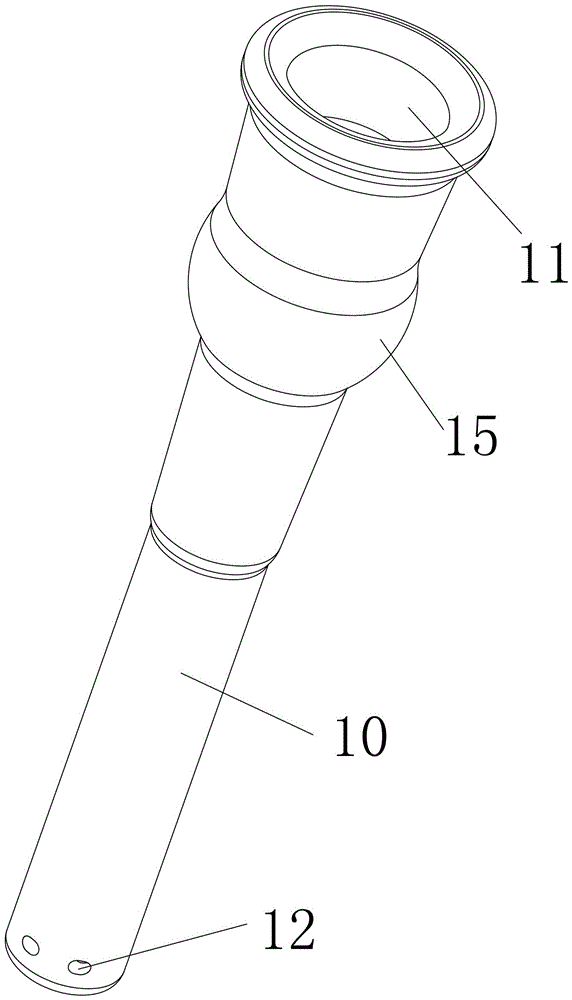

图2是本实用新型实施例的立体图。

图3是本实用新型实施例的立体剖面图。

附图标记

A、壶体， B、烟管， C、烟料杯；

10、管体， 11、进烟口， 12、出烟口， 13、弹性圆环，

14、卡台， 15、受力托。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型作进一步地详细描述。

如图2和图3所示，本实用新型提供的实施例，一种硅胶烟管，包括管体10，所述管体10的上端设置有进烟口11，下端侧面设置有若干出烟口12。所述进烟口11的内壁呈向上扩大喇叭状，所述进烟口11的内壁设置有向内凸出的弹性圆环13。所述弹性圆环13设置有两个，两所述弹性圆环13上下设置在进烟口11的内壁。

所述进烟口11的内壁与所述管体10的内壁之间设置有卡台14。其中，卡台14用于对插设在进烟口11内的烟料杯安装部进行限位，防止烟料杯安装部过度伸入管体10内。

所述进烟口11的外壁设置有向外凸出的受力托15。其中，受力托15提高用户与管体10的接触面积，方便用户把烟料杯插入管体10内。

所述出烟口12有四个，所述出烟口12对称分布在所述管体10的下端侧面。其中，四个出烟口12对称分布，提高了烟与水的接触面积，提高用户使用体验。

本实用新型通过在进烟口11设置弹性圆环13，利用弹性圆环13的弹性作用，使进烟口11能够夹紧多种直径的安装部，因而使管体10能够配合多种烟料杯使用，提高了管体10的适用性，方便用户使用。

以上所揭露的仅为本实用新型较佳实施例而已，当然不能以此来限定本实用新型之权利范围，因此依本实用新型权利要求所作的等同变化，仍属本实用新型所涵盖的范围。
