一种卷烟机新型平准盘的制作方法

本发明涉及卷烟加工设备技术领域，特别是一种卷烟机新型平准盘。

背景技术：

在卷烟生产中，zj17卷烟机是我国卷烟包装行业的主力机型。平准器装置是卷烟产品质量控制的一个重要组成部分，它主要由传动齿轮、传动轴以及一个刷丝轮和两个平准盘组成，通过两个平准盘和刷丝轮的转动，除去烟条中多余的烟丝，使送入烟枪的烟丝量符合标准烟支重量，而多余的烟丝则通过主、副回丝输送带和落丝振槽送回供丝装置的贮料区。平准盘上的凹槽可以使吸丝带上对应的区域多保留些烟丝，使产生出的烟丝在烟支长度的端部有较密的烟丝，形成一个紧头位置，该位置与切刀同步，可以使切割出的烟支端部饱满而不空松。目前，zj17卷烟机大部分使用的是马蹄形凹槽平准盘，该平准盘能够在烟支的端部和滤嘴接装端形成两个紧头位置，对减少空头烟支的产生和提高搓接质量有较好的作用，但是，该型平准盘所生产出的烟支烟丝填充不均匀，存在紧头位置烟丝密度过大，非紧头位置烟丝密度过小的问题，在抽吸过程中燃烧连续性不好，会频繁的发生燃烧端掉落的情况，严重影响了烟支抽吸体验和产品的品牌形象。目前，该问题在国内并没有行之有效的解决方法。

技术实现要素：

本发明的目的在于克服现有技术的缺点，提供一种卷烟机新型平准盘，能够有效提高烟支的烟丝填充均匀性，改善烟支在抽吸过程中发生燃烧端掉落的情况。

本发明的目的通过以下技术方案来实现：一种卷烟机新型平准盘，包括平准盘本体，平准盘本体的外边缘沿周向均布有多个凹槽，所述的凹槽的形状为阶梯型。

阶梯型的凹槽在凹槽内烟丝总量不变的情况下，既可以保证烟支紧头端烟丝的饱满，又可以将紧头位置多余的烟丝向烟支中后部进行平稳过渡和补充，提高烟支整体硬度和烟丝填充值。

所述的凹槽由槽底和槽壁构成，所述的槽壁包括至少两个内径不同的分部，且位于上部的分布的内径大于位于下部的分部的内径，相邻两个分部间通过水平面连接。

优选的，所述的平准盘本体的外边缘沿周向均布有6个凹槽。

本发明在保证凹槽内烟丝总量不变的前提下，对平准盘的凹槽形状进行改进，不需要改变平准器装置的其它部位，不会对平准器的传动和运行造成影响，在保证烟支端面饱满的前提下，使烟丝均匀填充，改善烟支燃烧端掉落的问题。

采用本发明所述的平准盘的平准器包括两个所述的平准盘和一个刷丝轮，平准盘安装于平准器两根转轴上做反向旋转运动，所述的刷丝轮与平准盘上凹槽形状相配合，安装于两个平准盘中间下部，与平准盘运动方向相垂直。通过两个平准盘和刷丝轮的转动，除去烟条中多余的烟丝，使送入烟枪的烟丝量符合标准烟支重量，整套装置根据烟支质量检测系统反馈信号可做上下运动，从而达到调整烟丝削减量，改变烟支质量的目的。

本发明具有以下优点：

1、该装置可以在确保烟支重量稳定、烟支端部切割饱满无空松的前提下，有效的将烟支紧头位置的两端烟丝进行平稳过渡和分散，使烟支的整体烟丝填充更加均匀，极大的改善烟支填充密度、压降和硬度指标，提高燃吸质量。

2、该装置运行稳定，易于维护，推广性强。

附图说明

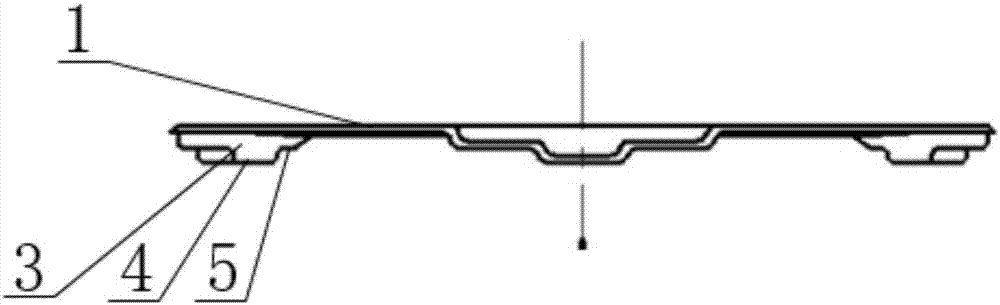

图1为本发明的结构示意图。

图2为采用本发明的平准器的结构示意图。

图中，1-平准盘本体，2-刷丝轮，3-凹槽，4-槽底，5-槽壁。

具体实施方式

下面结合附图对本发明做进一步的描述：

如图1所示，一种卷烟机新型平准盘，包括平准盘本体1，平准盘本体1的外边缘沿周向均布有多个凹槽3，所述的凹槽3的形状为阶梯型。

阶梯型的凹槽3在凹槽3内烟丝总量不变的情况下，既可以保证烟支紧头端烟丝的饱满，又可以将紧头位置多余的烟丝向烟支中后部进行平稳过渡和补充，提高烟支整体硬度和烟丝填充值。

所述的凹槽3由槽底4和槽壁5构成，所述的槽壁5包括至少两个内径不同的分部，且位于上部的分布的内径大于位于下部的分部的内径，相邻两个分部间通过水平面连接。

优选的，所述的平准盘本体1的外边缘沿周向均布有6个凹槽3。

本发明在保证凹槽3内烟丝总量不变的前提下，对平准盘的凹槽3形状进行改进，不需要改变平准器装置的其它部位，不会对平准器的传动和运行造成影响，在保证烟支端面饱满的前提下，使烟丝均匀填充，改善烟支燃烧端掉落的问题。

如图2所示，采用本发明所述的平准盘的平准器包括两个所述的平准盘和一个刷丝轮2，平准盘安装于平准器两根转轴上做反向旋转运动，所述的刷丝轮2与平准盘上凹槽3形状相配合，安装于两个平准盘中间下部，与平准盘运动方向相垂直。通过两个平准盘和刷丝轮2的转动，除去烟条中多余的烟丝，使送入烟枪的烟丝量符合标准烟支重量，整套装置根据烟支质量检测系统反馈信号可做上下运动，从而达到调整烟丝削减量，改变烟支质量的目的。

技术特征：

技术总结
本发明公开了一种卷烟机新型平准盘，包括平准盘本体，平准盘本体的外边缘沿周向均布有多个凹槽，所述的凹槽的形状为阶梯型。本发明的有益效果是：该装置可以在确保烟支重量稳定、烟支端部切割饱满无空松的前提下，有效的将烟支紧头位置的两端烟丝进行平稳过渡和分散，使烟支的整体烟丝填充更加均匀，极大的改善烟支填充密度、压降和硬度指标，提高燃吸质量。

技术研发人员：杨剑锋;李明;蒋晓伟;夏敏;王胜枝
受保护的技术使用者：红云红河烟草（集团）有限责任公司
技术研发日：2017.05.18
技术公布日：2017.09.29
