一种新型双侧烟杆拔除机的制作方法

本实用新型涉及烟草设备技术领域，尤其是一种新型双侧烟杆拔除机。

背景技术：

烟草种植过程中，当烟叶采摘结束后，烟杆遗留在烟田中，烟杆中存在大量的病菌，如果任其腐烂，会直接感染来年种植的烟叶，严重时，甚至会造成来年种植的烟叶绝收，烟草的烟杆和根须既不宜作为燃料进行焚烧，也不宜做肥料直接还田，为确保烟区与烟农的稳定，使烟叶生产能够持续发展，就必须做好烟叶种植卫生工作，将遗留的烟杆及根须清除干净，将其焚烧或远离田地进行处理，避免烟杆废弃物对农业环境的污染；

目前，手工拔除烟杆需要耗费大量的劳动力和时间，现有的拔杆机拔除烟杆效率低，烟杆拔除不彻底，给后续的烟杆处理工作造成很大的不便。

技术实现要素：

本实用新型的目的是为克服上述现有技术的不足，提供一种新型双侧烟杆拔除机。本实用新型通过设置连接部与拖拉机相连，并利用拖拉机的动力系统通过传送部带动施工部工作，提高了机械化作业水平，减少了人工成本，降低了工人的劳动强度；相同环境的烟田，一种新型双侧烟杆拔除机比传统的拔杆机拔杆效率提高了五倍以上，大幅提高了烟杆拔除效率；通过设置滚刀并利用拖拉机快速移动将烟杆迅速拔起，烟杆拔除效果好，便于烟杆的后续收集和处理工作。

为实现上述目的，本实用新型采用下述技术方案：一种新型双侧烟杆拔除机，它包括主体框架、连接部、传动部、施工部，所述连接部设置在主体框架上；

所述传动部包括变速箱、第一传动装置、第二传动装置，所述变速箱的动力输入端连接有动力输入轴，变速箱的两个相对侧面上的动力输出端分别设置有第一动力输出轴和第二动力输出轴，所述第一动力输出轴与第一传动装置的传动输入端相连，所述第二动力输出轴与第二传动装置的传动输入端相连；

所述施工部包括滚刀、设置在主体框架底端的两个高度调节车轮，所述滚刀包括滚刀轴、多个条形滚刀片、多个滚刀连接板，所述滚刀轴一端与第一传动装置的传动输出端连接，滚刀轴另一端与第二传动装置的传动输出端连接，每个所述滚刀连接板通过其上开设的连接孔套装固定在滚刀轴上，多个所述条形滚刀片与所述滚刀轴并排设置且多个条形滚刀片安装在滚刀连接板上。

优选的，所述连接部使用三点悬挂拉臂。

优选的，每个所述滚刀连接板与所述条形滚刀片之间的连接形式为螺栓连接。

优选的，所述条形滚刀片设置为三个。

优选的，所述第一传动装置和所述第二传动装置均采用齿轮传动总成的传动方式。

优选的，所述第一传动装置在滚刀所在一侧设置有第一侧板，所述第二传动装置在滚刀所在一侧设置有第二侧板。

优选的，每个所述高度调节车轮的轮轴上沿竖直方向设置有第一连接方管，所述第一连接方管内套装有第二连接方管，所述第二连接方管上端安装在主体框架上，第一连接方管和第二连接方管的侧面开设有多组一一对应的高度调整孔，销轴安装在其中一组所述高度调整孔内将第一连接方管与第二连接方管连接固定。

本实用新型的有益效果是：

本实用新型通过设置连接部与拖拉机相连，并利用拖拉机的动力系统通过传送部带动施工部工作，提高了机械化作业水平，减少了人工成本，降低了工人的劳动强度；相同环境的烟田，一种新型双侧烟杆拔除机比传统的拔杆机拔杆效率提高了五倍以上，大幅提高了烟杆拔除效率；通过设置滚刀并利用拖拉机快速移动将烟杆迅速拔起，烟杆拔除效果好，便于烟杆的后续收集和处理工作。

附图说明

图1是本实用新型整体结构示意图；

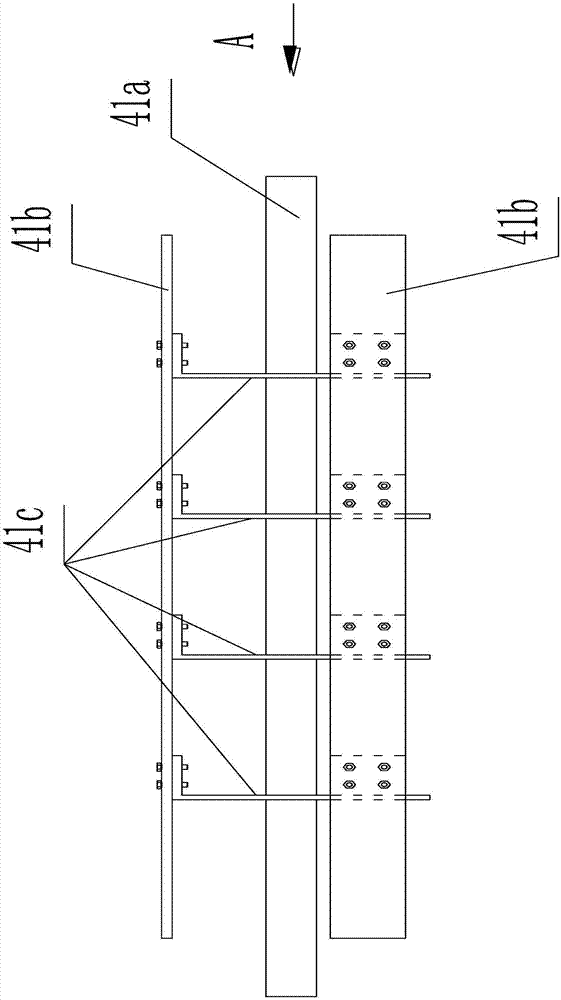

图2是图1中滚刀结构示意图；

图3是图2中A向结构示意图；

图4是图1中高度调节车轮结构示意图；

其中主体框架1、连接部2、传动部3、施工部4、变速箱31、动力输入轴32、第一动力输出轴33、第二动力输出轴34、第一传动装置35、第一侧板35a、第二传动装置36、第二侧板36a、滚刀41、滚刀轴41a、条形滚刀片41b、滚刀连接板41c、高度调节车轮42、第一连接方管42a、第二连接方管42b、销轴42c。

具体实施方式

下面结合附图和实施例对本实用新型进一步说明。

如图1至图3所示，一种新型双侧烟杆拔除机，它包括主体框架1、连接部2、传动部3、施工部4，所述连接部2设置在主体框架1上；

所述传动部3包括变速箱31、第一传动装置35、第二传动装置36，所述变速箱31的动力输入端连接有动力输入轴32，变速箱31的两个相对侧面上的动力输出端分别设置有第一动力输出轴33和第二动力输出轴34，所述第一动力输出轴33与第一传动装置35的传动输入端相连，所述第二动力输出轴34与第二传动装置36的传动输入端相连；

所述施工部4包括滚刀41、设置在主体框架1底端的两个高度调节车轮42，所述滚刀41包括滚刀轴41a、多个条形滚刀片41b、多个滚刀连接板41c，所述滚刀轴41a一端与第一传动装置35的传动输出端连接，滚刀轴41a另一端与第二传动装置36的传动输出端连接，每个所述滚刀连接板41c通过其上开设的连接孔套装固定在滚刀轴41a上，多个所述条形滚刀片41b与所述滚刀轴41a并排设置且多个条形滚刀片41b安装在滚刀连接板41c上。

工作前，将连接部2连接到拖拉机上，将动力输入轴32安装在拖拉机的动力输出部件上；工作时，启动拖拉机，拖拉机的动力输出部件带动动力输入轴32旋转，动力输入轴32通过变速箱31、第一传动装置35、第二传动装置36带动滚刀41绕滚刀轴41a轴心旋转，拖拉机沿烟田移动，烟田中的烟杆被快速旋转的滚刀41拔起并切断，烟杆拔除效果好。

在上述技术方案基础上，所述连接部2使用三点悬挂拉臂。如此设置，连接部2与拖拉机连接方便，稳定性好。

在上述技术方案基础上，每个所述滚刀连接板41c与所述条形滚刀片41b之间的连接形式为螺栓连接。如此设置，条形滚刀片41b安装方便，同时也便于条形滚刀片41b的更换。

在上述技术方案基础上，所述条形滚刀片41b设置为三个。如此设置，数量合理，烟杆切割效果好。

在上述技术方案基础上，所述第一传动装置35和所述第二传动装置36均采用齿轮传动总成的传动方式。如此设置，结构紧凑，传动效率高，使用寿命长。

在上述技术方案基础上，所述第一传动装置35在滚刀41所在一侧设置有第一侧板35a，所述第二传动装置36在滚刀41所在一侧设置有第二侧板36a。如此设置，第一侧板35a和第二侧板36a可有效保护第一传动装置35和第二传动装置36，防止第一传动装置35和第二传动装置36损坏。

如图4所示，在上述技术方案基础上，每个所述高度调节车轮42的轮轴上沿竖直方向设置有第一连接方管42a，所述第一连接方管42a内套装有第二连接方管42b，所述第二连接方管42b上端安装在主体框架1上，第一连接方管42a和第二连接方管42b的侧面开设有多组一一对应的高度调整孔，销轴43c安装在其中一组所述高度调整孔内将第一连接方管42a与第二连接方管42b连接固定。如此设置，根据不同烟田调整好第一连接方管42a和第二连接方管42b之间的套装距离后，利用销轴43c将第一连接方管42a和第二连接方管42b固定，高度调节车轮42高度可调，满足不同烟田的使用需求。

对本实用新型保护范围的限制，所属领域技术人员应该明白，在本实用新型的技术方案的基础上，本领域技术人员不需要付出创造性劳动即可做出的各种修改或变形仍在本实用新型的保护范围以内。
