一种卷烟机滤嘴收集装置及方法与流程

本发明涉及卷烟机滤嘴收集装置及滤嘴收集方法，具体针对卷烟机滤嘴接收台堵塞后，收集从滤嘴管道中喷出的滤嘴从而实现对滤嘴的回收利用。

背景技术：

卷烟机接收台堵塞后将造成滤嘴管道堵塞，操作人员为保证机器正常运作，需要疏通滤嘴管道，让堵塞滤嘴从管道中喷出，导致滤嘴无序堆放，现场杂乱无章的现象。一方面会对卷烟机正常的生产运行带来影响，另一方面可能造成卷烟机滤嘴的浪费，也有碍于文明生产现场参观。目前，尚不存在卷烟机滤嘴喷出后可与滤嘴加速同步进行，并实现收集喷出滤嘴的装置。

技术实现要素：

本发明的目的是，在卷烟机滤嘴喷出后可与滤嘴加速同步进行，并实现收集喷出滤嘴，而提出的一种卷烟机滤嘴收集装置。

为实现此目的，本发明提供的一种卷烟机滤嘴收集装置，包括：滤嘴对接管道(1)、滤嘴检测通道(2)、接收鼓(3)、滤嘴传送带(4)、活动推板(5)、液压装置(6)和滤嘴收集容器(7)；其中，

滤嘴对接管道(1)设置在该滤嘴收集装置的外端接口处，是滤嘴流入该滤嘴收集装置的入口；

滤嘴检测通道(2)与滤嘴对接管道(1)连接，用于接收滤嘴对接管道(1)传来的滤嘴；滤嘴检测通道(2)包含滤嘴流检测器(21)，滤嘴流检测器(21)设置于滤嘴对接管道(1)与滤嘴检测通道(2)的连接部位，用于检测滤嘴的流入；

接收鼓(3)设置在滤嘴检测通道(2)出口下方，用于接收从滤嘴检测通道(2)传来的滤嘴，并逆时针旋转以将滤嘴传送至滤嘴传送带(4)；

滤嘴传送带(4)设置于接收鼓(3)下方，用于接收从接收鼓(3)传来的滤嘴，并逆时针运动以将滤嘴传送至活动推板(5)上；

活动推板(5)设置于滤嘴传送带(4)下方，并连接液压装置(6)，液压装置(6)启动时带动活动推板(5)向下移动，使活动推板(5)上的滤嘴落入滤嘴收集容器(7)中。

优选地，所述接收鼓(3)为圆柱状，包括外圆周体(31)、带端盖(321)的空心轴(32)和扇形固定轴(33)，外圆周体(31)的圆周表面均匀分布有多个吸风凹槽(311)，每个吸风凹槽(311)底部设置有吸风孔(312)，扇形固定轴(33)套于空心轴(32)上，空心轴(32)设置于接收鼓(3)的中心轴位置，负压源(12)从空心轴(32)与端盖(321)的连接部位接入，进入空心轴(32)，再通过设置于空心轴(32)与扇形固定轴(33)上的真空负压孔(331)连通至每个吸风凹槽(311)底部的吸风孔(312)；接收鼓(3)工作时，外圆周体(31)绕空心轴(32)逆时针旋转，旋转至滤嘴传送带(4)上方的吸风凹槽(311)被扇形固定轴(33)的扇形面(332)遮挡住吸风孔(312)而不具有吸力。

优选地，所述滤嘴传送带(4)包括皮带(41)和三个皮带轮(42)，皮带(41)套于三个皮带轮(42)上形成三角形状。

优选地，所述滤嘴收集装置还包括滤嘴变位器(8)，滤嘴变位器(8)设置于滤嘴传送带(4)上方，用于促进滤嘴传送带(4)上传送的滤嘴堆叠平整。

优选地，所述滤嘴收集装置还包括设置于滤嘴变位器(8)上方的滤嘴流厚度检测器(9)，用于检测滤嘴传送带(4)上传送的滤嘴堆叠厚度。

优选地，所述滤嘴收集装置还包括安装于活动推板(5)上方的滤嘴高度检测器(10)，用于检测活动推板(5)上的滤嘴堆叠高度。

优选地，所述滤嘴收集装置还包括安装于活动推板(5)上方的滤嘴高度检测器反光片(11)，用于检测活动推板(5)上堆叠的滤嘴分布均匀度。

优选地，所述滤嘴收集装置还包括轴承(13)、轴承座(14)和机架(15)，所述接收鼓(3)通过空心轴端盖(321)安装于轴承(13)上，轴承(13)再通过轴承座(14)固定于机架(15)上。

优选地，所述滤嘴收集装置适用于型号为protos2-2的卷烟机。

优选地，所述液压装置(6)的液压行程为80mm—180mm。

优选地，所述滤嘴传送带(4)的倾斜角为12°—21°。

优选地，所述接收鼓(3)的鼓轮长度为144mm—150mm，鼓轮槽直径为7.7mm—8.7mm，鼓轮齿数为14，模数为1。

优选地，所述接收鼓(3)的鼓轮真空负压为120hpa—130hpa。

优选地，所述扇形固定轴(33)的扇形圆心角为60°。

优选地，所述活动推板(5)的倾斜角为5°—10°。

优选地，所述滤嘴传送带(4)的皮带可输送滤嘴厚度为7.7mm—38.5mm。

本发明还提供一种滤嘴收集方法，包括以下步骤：

步骤一、当滤嘴堵塞在通道时，操作人员按下滤嘴管道控制开关，拔出滤嘴管道后插入滤嘴收集装置的滤嘴对接管道(1)，滤嘴由滤嘴通道中气压推动经过滤嘴对接管道(1)喷入滤嘴检测通道(2)；

步骤二、滤嘴收集装置开始同步运动，滤嘴从滤嘴检测通道(2)进入接收鼓(3)中，接收鼓(3)带动滤嘴逆时针运动至三角形滤嘴传送带(4)上方，滤嘴落入三角形滤嘴传送带(4)上；

步骤三、三角形滤嘴传送带(4)逆时针运动，将滤嘴传送到活动推板(5)上；

步骤四、液压装置(6)启动，带动活动推板(5)向下移动，使活动推板(5)上的滤嘴落入滤嘴收集容器(7)中。

优选地，所述步骤二中，滤嘴从滤嘴检测通道(2)进入接收鼓(3)的吸风凹槽(311)中，接收鼓(3)带动滤嘴逆时针运动，经过三角形滤嘴传送带(4)上方的吸风凹槽(311)由于被扇形固定轴(33)的扇形面(332)遮挡住吸风孔(312)而不具有吸力，其上的滤嘴落到滤嘴传送带(4)上。

优选地，所述步骤三中，由皮带轮(42)带动皮带(41)逆时针运动，从而带动皮带(41)上的滤嘴传送到活动推板(5)上。

优选地，所述步骤三中，滤嘴变位器(8)促进滤嘴传送带(4)上传送的滤嘴堆叠平整。

优选地，所述步骤三中，滤嘴流厚度检测器(9)检测到滤嘴传送带(4)上的滤嘴流厚度高于预设上限时，则控制增加滤嘴传送带(4)的传送速度，滤嘴流厚度检测器(9)检测到滤嘴传送带(4)上的滤嘴流厚度低于预设下限时，则控制减慢滤嘴传送带(4)的传送速度。

更优选地，所述步骤四中，滤嘴高度检测器(10)检测活动推板(5)上滤嘴的堆叠高度，若滤嘴堆叠高度高于预设的上限高度，则液压装置(6)启动，从而带动活动推板(5)向下移动，使活动推板(5)上的滤嘴落入滤嘴收集容器(7)中。

本实用型优点是，无需手动的前提下，快速有效的实现滤嘴的整齐收集。不仅节约滤嘴，而且一定程度上减轻劳动人员工作强度，提高机械运作效率。

附图说明

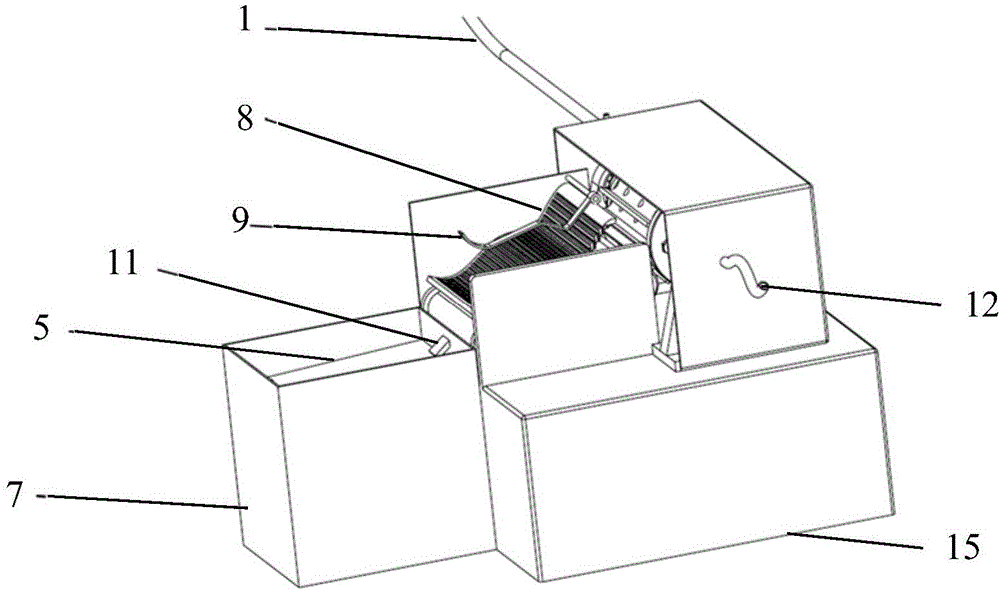

图1是滤嘴收集装置的整体结构图。
