一种变角度腔镜下静脉采血装置的制作方法

本实用新型涉及医疗器具领域，尤其涉及到一种变角度腔镜下静脉采血装置。

背景技术：

在临床上，为了更加清楚的了解病情，需要对体内器官进行静脉采血。目前的采血方式是利用镊子夹住采血针的针管进行操作，由于体内器官分布复杂，加之静脉血管管径较小，很容易将静脉血管穿透，造成失血，因此采血过程难度较大，耗费大量的体力和精力。

技术实现要素：

本实用新型针对现有技术的不足，提供一种变角度腔镜下静脉采血装置，方便对体内器官进行静脉采血，大大降低了采血难度。

本实用新型是通过如下技术方案实现的，提供一种变角度腔镜下静脉采血装置，包括套管和采血针，所述采血针包括滑接于所述套管内的针管，以及自所述针管依次连接的连接部、前软管、硬管和后软管，所述连接部的外径大于所述针管外径；所述套管包括空心管和固接于所述空心管前端的针头引导部，所述针头引导部上设有朝向空心管轴线延伸的引导面，所述引导面上开设有与所述针管适配的通槽，所述通槽两侧设有引导壁，两侧引导壁的间距与连接部外径适配。

本方案在使用时，先将针管缩进空心管内，等空心管到位后，推动硬管，使针管经过通槽沿引导壁滑出，当针头引导部滑至引导面时，由于前软管的设置，针管顺着引导面变向，从而使针管斜向扎入血管，避免将血管穿透；在空心管进入体内寻找位置时，由于针管位于空心管内，避免了扎破其他器官；后软管的设置使针管的移动更灵活，也更容易与其他部件连接。

作为优选，所述引导壁与所述空心管轴线平行。使操作者更好掌握针管变向后的方向，便于控制扎针方向，保证采血的顺利进行。

作为优选，所述前软管的直径不大于所述连接部的外径。避免前软管在两引导壁之间受挤压，保证了前软管和连接部连接的可靠性，以及血液的顺利通过。

作为优选，所述引导面和连接部的前端面为相适配的曲面。通过曲面接触，使针管的推进更顺畅和平滑，进一步降低了扎针的难度，提高了采血效率。

本实用新型的有益效果为：在针管进入体内时，利用空心管作为保护，避免了误伤其他器官，扎针时，通过引导面改变针管的方向，使针管斜向扎入血管，避免了将血管穿透，保证了采血的顺利进行。

附图说明

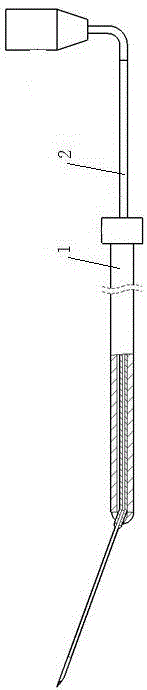

图1为本实用新型结构示意图；

图2为本实用新型中套管结构示意图；

图3为图2中A向视图；

图4为本实用型中采血针结构示意图；

图5为本实用新型进入腹腔时状态图；

图6为本实用新型采血时状态图；

图中所示：

1、套管，101、针头引导部，102、空心管，103、引导壁，104、通槽，105、引导面，2、采血针，201、针管，202、连接部，203、前软管，204、硬管，205、后软管，206、鲁尔接头，3、血管。

具体实施方式

为能清楚说明本方案的技术特点，下面通过具体实施方式，对本方案进行阐述。

如图1所示一种变角度腔镜下静脉采血装置，包括套管1和采血针2。

采血针2包括滑接于所述套管内的不锈钢针管201，以及自所述针管201依次连接的连接部202、前软管203、硬管204、后软管205和鲁尔接头206，所述连接部202的外径大于所述针管外径，连接部202的前端面，即与针管连接的端面为曲面，前软管203的直径不大于所述连接部202的外径。

套管1包括滑接有所述针管的空心管102和固接于所述空心管102前端的针头引导部101，所述针头引导部101上设有朝向空心管轴线延伸的引导面105，所述引导面105上开设有与所述针管适配的通槽104，所述通槽104两侧设有引导壁103，两侧引导壁的间距与连接部外径适配，且引导壁103与空心管102的轴线平行。为了使针管的推动更平顺，本实施例中的引导面105为与连接部202的前端面相适配的曲面。

本采血装置在进入腹腔时，如图5所示，针管201缩入空心管中，避免针管针头损坏和损伤腔内脏器。

到达采血位置后，推动硬管204，针管201向前移动，连接部与针头引导部的引导面接触，发生变向，针管与空心管呈一定角度（如图6所示），方便实现针管斜向刺入血管3。

使用本采血装置进行采血，大大降低了扎针难度，提高了采血的效率，缩短了手术时间，减少了病人痛苦。

当然，上述说明也并不仅限于上述举例，本实用新型未经描述的技术特征可以通过或采用现有技术实现，在此不再赘述；以上实施例及附图仅用于说明本实用新型的技术方案并非是对本实用新型的限制，参照优选的实施方式对本实用新型进行了详细说明，本领域的普通技术人员应当理解，本技术领域的普通技术人员在本实用新型的实质范围内所做出的变化、改型、添加或替换都不脱离本实用新型的宗旨，也应属于本实用新型的权利要求保护范围。
