一种口腔张口测距装置的制作方法

本实用新型属于医疗器械领域，具体为一种口腔张口测距装置。

背景技术：

头颈部放疗的患者，放疗后颞颌关节及咬肌逐渐纤维化，导致张口变小，张口困难，严重影响进食及生活质量，故放疗期间及放疗后半年内需要每日张口锻炼3-4次，每次20分钟至半小时，预防纤维化导致张口不能。医护人员为了实时掌握患者的张口程度，需要定期对患者张口距离进行测量。医护人员通常采用口腔科手术用的开口器或撑口器对患者张口距离进行大致估算，不仅操作不方便，而且测量结果不准确。并且，开口器或撑口器不适合患者自己使用，不利于患者随时掌握自身的张口情况。

技术实现要素：

本实用新型提供了一种口腔张口测距装置，该口腔张口测距装置具有操作简单以及测量结果精确度高的优点。

为实现上述目的，本实用新型提供如下技术方案：

一种口腔张口测距装置，包括与上门齿抵紧的第一操作杆、与下门齿抵紧的第二操作杆以及转动轴，所述第一操作杆与第二操作杆通过转动轴转动连接，其特征在于，所述第二操作杆设有供第一操作杆嵌入的容纳槽，所述第二操作杆朝向下门齿一端转动连接有测距尺；本实用新型还包括防止第二操作杆与第一操作杆在牙齿上发生滑动的定位装置。

作为优选，所述定位装置包括设置在第一操作杆朝向上门齿一端的第一限位部以及设置在第二操作杆上的第二限位部，所述第一限位部设有与上门齿卡紧的第一卡槽，所述第二限位部设有与下门齿卡紧的第二卡槽。

作为优选，所述第二限位部呈柱状，所述第二限位部与容纳槽两侧的槽壁偏心转动连接。

作为优选，所述第一操作杆朝向上门齿一端固定连接有固定杆，所述第一限位部呈柱状，所述第一限位部与固定杆背向第一操作杆的一端偏心转动连接；相应地，所述固定杆上设有与第一限位部的转动路径相适配的通槽。

作为优选，所述第二限位部侧端设有供第一限位部插入的插槽。

作为优选，所述第一操作杆上设有便于医护人员或患者施力的操作手柄，相应地，所述第二操作杆设有与操作手柄的滑动路径适配的弧形滑动槽。

本实用新型的有益效果为：

(1)患者或医护人员在使用该口腔张口测距装置时，可通过调整第一操作杆与第二操作杆之间的距离，使其分别与上门齿、下门齿抵紧。此时，将第一操作杆与第二操作杆的端部从患者口中取出，取出后通过测距尺测量得到第一操作杆与第二操作杆两端之间的垂直距离，即是患者的张口距离。

(2)第二操作杆嵌设于第一操作杆上的容纳槽中，使得该口腔张口测距装置体积更小，更加方便收纳。

(3)该口腔张口测距装置还设有定位装置，定位装置可防止与牙齿接触的第一操作杆与第二操作杆发生滑动，从而使得测量操作更加简单。

附图说明

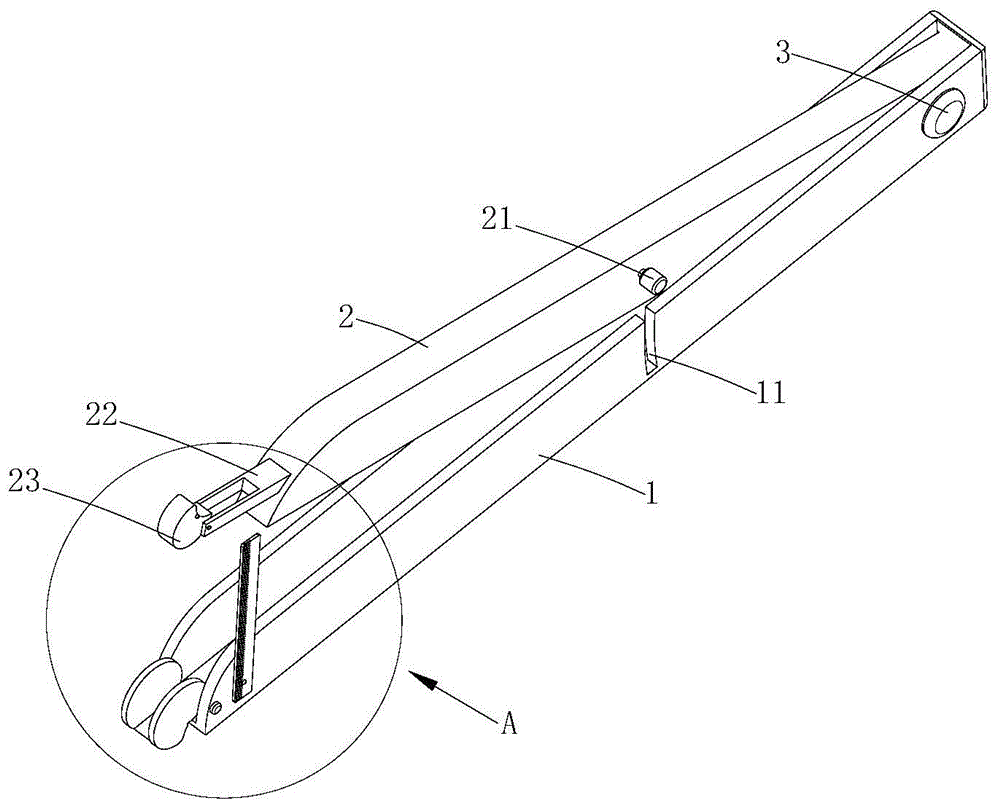

图1为本实施例中一种口腔张口测距装置的结构示意图；

图2为图1中的A部放大图；

图3为本实施例中一种口腔张口测距装置的结构示意图；

图4为本实施例中第二操作杆的结构示意图；

图5为本实施例中第一操作杆的结构示意图。

图中：1、第二操作杆，11、弧形滑动槽，12、第二限位部，13、测距尺，2、第一操作杆，21、操作手柄，22、固定杆，220、通槽，23、第一限位部，230、第一卡槽，3、转动轴。

具体实施方式

本实施例提供一种技术方案：

如图1～5所示，一种口腔张口测距装置，包括与上门齿抵紧的第一操作杆2、与下门齿抵紧的第二操作杆1以及转动轴3，第一操作杆2与第二操作杆1通过转动轴3转动连接，其特征在于，第二操作杆1设有供第一操作杆2嵌入的容纳槽，第二操作杆1朝向下门齿一端转动连接有测距尺13；本实施例还包括防止第二操作杆1与第一操作杆2在牙齿上发生滑动的定位装置。

其中，患者或医护人员在使用该口腔张口测距装置时，可通过调整第一操作杆2与第二操作杆1之间的距离，使其分别与上门齿、下门齿抵紧。此时，将第一操作杆2与第二操作杆1的端部从患者口中取出，取出后通过测距尺13测量得到第一操作杆2与第二操作杆1两端之间的垂直距离，即是患者的张口距离。

并且，第二操作杆1嵌设于第一操作杆2上的容纳槽中，使得该口腔张口测距装置体积更小，更加方便收纳。

同时，该口腔张口测距装置还设有定位装置，定位装置可防止与牙齿接触的第一操作杆2与第二操作杆1发生滑动，从而使得测量操作更加简单。

如图2所示，定位装置包括设置在第一操作杆2朝向上门齿一端的第一限位部23以及设置在第二操作杆1上的第二限位部12，第一限位部23设有与上门齿卡紧的第一卡槽230，第二限位部12设有与下门齿卡紧的第二卡槽。

在本实施例中，第二限位部12呈柱状，第二限位部12与容纳槽两侧的槽壁偏心转动连接。

如图2所示，第一操作杆2朝向上门齿一端固定连接有固定杆22，第一限位部23呈柱状，第一限位部23与固定杆22背向第一操作杆2的一端偏心转动连接；相应地，固定杆22上设有与第一限位部23的转动路径相适配的通槽220。

如图2所示，第二限位部12侧端设有供第一限位部23插入的插槽。

如图3所示，第一操作杆2上设有便于医护人员或患者施力的操作手柄21，相应地，第二操作杆1设有与操作手柄21的滑动路径适配的弧形滑动槽11。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
