一种多功能妇科肿瘤诊断装置的制作方法

本实用新型涉及医疗器械技术领域，具体的涉及一种多功能妇科肿瘤诊断装置。

背景技术：

肿瘤是机体在各种致癌因素作用下，局部组织的某一个细胞在基因水平上失去对其生长的正常调控，导致其克隆性异常增生而形成的新生物。肿瘤是严重威胁人类的疾病，患肿瘤疾病的死亡率位于各种疾病的首位。妇科肿瘤疾病分布范围较小,而妇科患者在进行肿瘤诊断分析时,通常采用的检测装置为全身性核磁共振成像诊断,这种检测装置不能针对性的进行诊断成像,影响后期的病情判断，大幅增加了病情判断的偶然性，长此以往,不仅对病情诊新的不准确性增加，直接影响病人病情的及时治疗，甚至威胁到病人的生命安全,同时也增加了医务人员的工作难度。

中国专利CN206576866U公开了一种多功能妇科肿瘤诊断装置，CN205458681U公开妇科肿瘤装置，对人体的局部进行检测，高效快捷的实现对于妇科肿瘤的检测；但是，在使用时，CN205458681U的妇科肿瘤诊断装置在对于局部检测时不方便，同时对于辐射的把控不能得到预控；而CN206576866U的多功能妇科肿瘤诊断装置则需要患者躺下之后调整位置来实现诊断，在门诊或常规检测时也极为不便，不便于全方位的对病变部位进行检测以提早获取肿瘤情况，而进行早期治疗。

技术实现要素：

针对现有技术存在的上述问题，本实用新型提供了一种多功能妇科肿瘤诊断装置，使用时患者站可调高度的升降台的旋转盘上，磁共振成像装置对局部的妇科肿瘤位置进行检测，可全方位进行检测并在显示单元显示保证结果准确性；其结构设计合理、操作高效快捷，适合医疗机构推广使用。

为实现上述技术目的，达到上述技术效果，本实用新型是通过以下技术方案实现：

一种多功能妇科肿瘤诊断装置，包括底座、升降台、旋转盘、固定框架、磁共振成像装置、显示单元和防辐射挡布，

所述底座上固定柱高1.3-1.5m的立柱，立柱上端安装固定框架，固定框架为U型架，闭合端内侧安装磁共振成像装置，且闭合端上端安装显示单元，固定框架对侧的开口端装有开合护板，固定框架上下端安装防辐射挡布；

所述立柱前侧的底座上安装升降台，升降台的上台面安装固定柱，固定柱与旋转盘下端的旋转轴承的内环固定连接。

优选的，所述底座内有电源线并与电源插头连接，为磁共振成像装置和显示单元供电。

优选的，所述固定框架高度为20-30cm、长度为40-50cm，固定框架的内壁均垫有防辐射垫，固定框架的开口端通过合页安装开合护板，开合护板通过榫卯结构锁定。

优选的，所述防辐射挡布上开设圆弧形开口，其一端与固定框架固定，另一端通过魔术贴或弹力带与固定框架连接。

优选的，所述旋转盘的边缘位置设计有旋转调节柱，下端固定安装旋转轴承。

优选的，所述磁共振成像装置内部设有离子发生器,所述离子发生器右侧设有控制干扰线管,离子发生器内部设有聚集反应层,所述聚集反应层下侧设有扩散通道,所述扩散通道下侧设有均匀发生探头。

优选的，所述升降台上安装调节杆。

本实用新型的工作原理：本实用新型多功能妇科肿瘤诊断装置，安装磁共振成像装置的固定框架固定安装不需要移动，根据患者的高度调节升降台，患者站在旋转盘上，使得磁共振成像装置对准妇科肿瘤的局部位置进行检测，同时通过防辐射挡布将固定框架上下端遮挡，操作时，医护人员通过控制旋转盘对局部进行全方位精确的检测，通过磁共振成像装置和显示单元显示图像来诊断。

本实用新型的有益效果是：本实用新型多功能妇科肿瘤诊断装置，磁共振成像装置固定在立柱的固定框架上，不需要活动调节，且是针对与局部位置进行的检测，相比与全身检测的诊断装置，成本明显降低，且与常规大型仪器相比操作更为快捷，辐射更小，占地面积也更小；同时患者只需要站在旋转盘上，由升降台调节高度，磁共振成像装置对准检测区域，即对准子宫区域，进行检测，由显示单元显示检测的图像信息，同时可控制旋转盘对局部进行全方位精确的检测，避免传统检测时需要患者自己旋转位置导致的不精确；以及设计的防辐射挡布等也避免辐射危及医护人员和患者；其结构设计合理、操作高效快捷，适合医疗机构推广使用。

当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

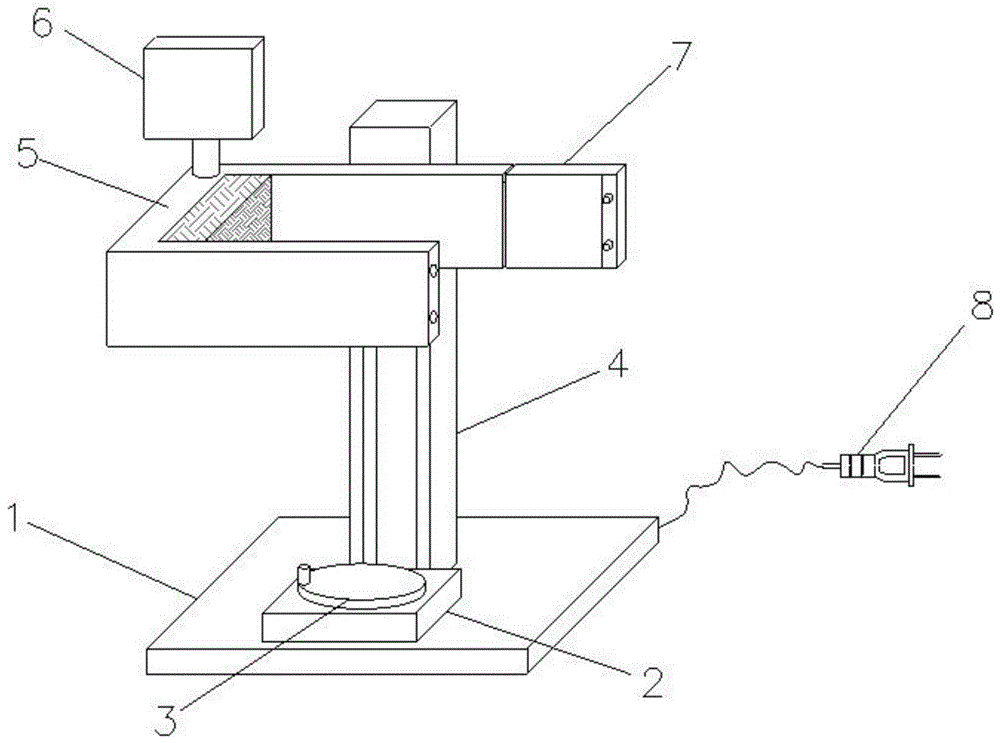

图1为本实用新型实施例所述多功能妇科肿瘤诊断装置的安装示意图；

图2为本实用新型实施例所述固定框架和磁共振成像装置的结构示意图；

图3为本实用新型实施例所述升降台和旋转盘的结构示意图；

图4为本实用新型实施例所述磁共振成像装置的结构示意图；

附图中，各标号所代表的部件列表如下：

1-底座，2-升降台，3-旋转盘，4-立柱，5-固定框架，6-显示单元，7-开合护板，8-电源插头，9-磁共振成像装置，901-离子发生器，902-控制干扰线管，903-聚集反应层，904-扩散通道，905-发生探头，10-榫卯结构，11-上台面，12-调节杆，13-固定柱，14-旋转调节柱，15-旋转轴承，16-防辐射挡布。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

实施例

如图1-4所示，一种多功能妇科肿瘤诊断装置，包括底座1、升降台2、旋转盘3、固定框架5、磁共振成像装置9、显示单元6和防辐射挡布16；

所述底座1上固定高1.3-1.5m的立柱4，立柱4上端安装固定框架5，固定框架5为U型架，闭合端内侧安装磁共振成像装置9，且闭合端上端安装显示单元6，固定框架5对侧的开口端装有开合护板7，固定框架5上下端安装防辐射挡布16；

所述立柱4前侧的底座1上安装升降台2，升降台2的上台面11安装固定柱13，固定柱13与旋转盘3下端的旋转轴承15的内环固定连接；

底座1内有电源线并与电源插头8连接，为磁共振成像装置9和显示单元6供电；

固定框架5高度为20-30cm、长度为40-50cm，固定框架5的内壁均垫有防辐射垫，固定框架5的开口端通过合页安装开合护板7，开合护板7通过榫卯结构10锁定；

防辐射挡布16上开设圆弧形开口，其一端与固定框架5固定，另一端通过魔术贴或弹力带与固定框架5连接；

旋转盘3的边缘位置设计有旋转调节柱14，下端固定安装旋转轴承15；

磁共振成像装置9内部设有离子发生器901,所述离子发生器901右侧设有控制干扰线管902,离子发生器901内部设有聚集反应层903,所述聚集反应层903下侧设有扩散通道904,所述扩散通道904下侧设有均匀发生探头905；

升降台2上安装调节杆12。

本实用新型多功能妇科肿瘤诊断装置，安装磁共振成像装置9的固定框架5固定安装不需要移动，且是针对与局部位置进行的检测，相比与全身检测的诊断装置，成本明显降低，且与常规大型仪器相比操作更为快捷，辐射更小，占地面积也更小；打开固定框架5的开合护板7，开合护板7通过榫卯结构10锁定；

根据患者的高度调节升降台2，患者站在旋转盘3上，也可以在检测时进行调整，使得磁共振成像装置9对准妇科肿瘤的局部位置进行检测，即对准子宫区域，进行检测，由显示单元6显示检测的图像信息，磁共振成像装置9包括内部设有离子发生器901,所述离子发生器901右侧设有控制干扰线管902,离子发生器901内部设有聚集反应层903,所述聚集反应层903下侧设有扩散通道904,所述扩散通道904下侧设有均匀发生探头905，磁共振成像装置9还包括控制装置，控制装置与背景技术中现有技术的方案相同；

在磁共振成像装置6对准妇科肿瘤的局部位置后，防辐射挡布16将固定框架5上下端遮挡防止辐射，防辐射挡布16上开设圆弧形开口，其一端与固定框架5固定，另一端通过魔术贴或弹力带与固定框架5连接，即患者在固定框架5内后，防辐射挡布16上开设圆弧形开口与患者躯体吻合，防止辐射；

操作时，医护人员通过控制旋转盘3的旋转调节柱14转动旋转盘3实现对患者身体的转动，对局部进行全方位精确的检测，通过磁共振成像装置9和显示单元6显示图像来诊断，避免传统检测时需要患者自己旋转位置导致的不精确；以及设计的防辐射挡布16等也避免辐射危及医护人员和患者；其结构设计合理、操作高效快捷，早起方便快捷的对患者进行妇科肿瘤进行诊断，到达早诊断早治疗的目的，适合医疗机构推广使用。

在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
