一种土豆清洗装置的制作方法

本发明涉及土豆清洗设备领域，具体地讲，涉及一种土豆清洗装置。

背景技术：

土豆是人们生活中的常用食物，但是土豆的清洗工作比较麻烦，土豆家用时是靠人工清洗方法，在大型的食品加工上则是依靠大型土豆清洗机进行清洗工作，市场上也存在一些常用的土豆清洗设备，但是这类土豆清洗设备都是将土豆集中清洗，土豆之间挤压的地方经常会出现清洗不干净的情况。此为现有技术的不足之处。

技术实现要素：

本发明要解决的技术问题是提供一种土豆清洗装置，方便土豆的清洗。

本发明采用如下技术方案实现发明目的：

一种土豆清洗装置，包括底板，其特征是：所述底板上侧中部固定连接固定块，所述固定块的上侧固定连接弧形清洗槽，所述弧形清洗槽的一端固定连接土豆出料通道的一端，所述底板的上侧一端固定连接支撑柱一和支撑柱二，所述支撑柱一的上端铰接横轴的一端，所述横轴正对所述弧形清洗槽的位置固定连接立板的上端，所述立板的下端两侧分别固定连接长杆，两个所述长杆分别铰接一组圆柱毛刷的两端转轴，每个所述圆柱毛刷的两端分别固定连接齿轮一的中心轴，相邻的所述齿轮一之间分别设置有齿轮二，所述齿轮二的中心轴铰接对应的所述长杆，所述齿轮一啮合相邻的所述齿轮二，两侧上端的所述齿轮一分别啮合弧形齿圈，所述弧形齿圈固定在所述弧形清洗槽的两侧内壁上端。

作为本技术方案的进一步限定，所述支撑柱二的上端固定连接电机，所述电机的输出轴固定连接l形摆动杆的一端，所述l形摆动杆的另一端嵌入直槽杆的滑槽内，所述直槽杆的上端固定连接所述横轴。

作为本技术方案的进一步限定，所述土豆出料通道的两侧上部分别铰接一组水管的两端，每个所述水管的下侧分别固定连接一组均匀排布的喷头，每个所述水管的一端上侧分别固定连接固定杆，所有所述固定杆均铰接连接杆，所述直槽杆的一侧上部固定连接夹板，所述夹板铰接长连杆的一端，所述长连杆的另一端铰接对应的一个所述连接杆的一端，所述长连杆、连接杆和一个对应的所述固定杆同轴铰接。

作为本技术方案的进一步限定，所述底板的上侧另一端固定连接固定板，所述固定板的上端固定连接倾斜的土豆通道，所述土豆通道的上端固定连通土豆盛放槽，所述土豆通道的一侧开口对应所述弧形清洗槽，所述土豆通道的一侧开口匹配有挡板，所述挡板的一侧固定连接对称的导向杆，对称的所述导向杆分别穿过固定块的两端，所述固定块固定连接所述弧形清洗槽的一侧上部，所述挡板的另一侧上端固定连接l形固定杆的一端，所述l形固定杆的另一端固定连接推动块的中部，所述推动块匹配推动杆，所述推动杆的上端固定连接所述横轴的另一端端部。

作为本技术方案的进一步限定，所述挡板的一侧固定连接对称的弹簧的一端，对称的所述弹簧的另一端均固定连接所述固定块，对称的所述弹簧环套对应的所述导向杆。

与现有技术相比，本发明的优点和积极效果是：

(1)本装置能够对土豆进行清洗；

(2)能够实现土豆分批自动落下和摆动冲洗，有利于土豆的分批清洗；

(3)利用圆柱毛刷转动对弧形清洗槽水进行搅动，实现对弧形清洗槽的土豆冲刷清洗；

(4)通过一个电机驱动实现土豆下落和清洗的联动动作，节约资源。

附图说明

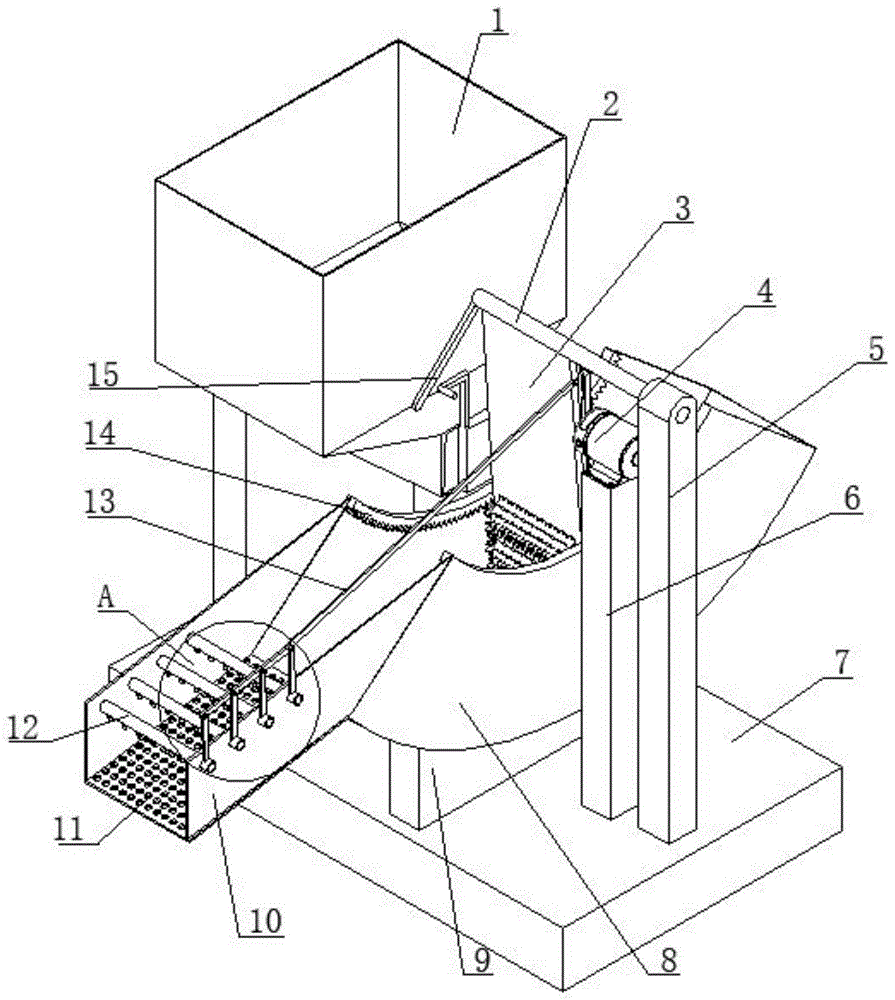

图1为本发明的立体结构示意图一。

图2为本发明的图1中a处的局部放大图。

图3为本发明的立体结构示意图二。

图4为本发明的图3中b处的局部放大图。

图5为本发明的立体结构示意图三。

图6为本发明的图5中c处的局部放大图。

图7为本发明的立体结构示意图四。

图8为本发明的图7中d处的局部放大图。

图9为本发明的立体结构示意图五。

图10为本发明的图9中e处的局部放大图。

图11为本发明的立体结构示意图六。

图12为本发明的局部立体结构示意图一。

图13为本发明的局部立体结构示意图三。

图中：1、土豆盛放槽，2、横轴，3、立板，4、电机，5、支撑柱一，6、支撑柱二，7、底板，8、弧形清洗槽，9、定块，10、土豆出料通道，11、滤水孔，12、水管，13、长连杆，14、弧形齿圈，15、推动杆，16、连接杆，17、固定杆，18、喷头，19、固定板，20、土豆通道，21、弹簧，22、挡板，23、固定块，24、导向杆，25、l形固定杆，27、推动块，28、直槽杆，29、圆柱毛刷，30、l形摆动杆，31、夹板，32、齿轮一3，33、长杆，34、齿轮二。

具体实施方式

下面结合附图，对本发明的一个具体实施方式进行详细描述，但应当理解本发明的保护范围并不受具体实施方式的限制。

如图1-图13所示，本发明包括底板7，所述底板7上侧中部固定连接固定块9，所述固定块9的上侧固定连接弧形清洗槽8，所述弧形清洗槽8的一端固定连接土豆出料通道10的一端，所述土豆出料通道10的另一端比一端低，所述底板7的上侧一端固定连接支撑柱一5和支撑柱二6，所述支撑柱一5的上端铰接横轴2的一端，所述横轴2正对所述弧形清洗槽8的位置固定连接立板3的上端，所述立板3的下端两侧分别固定连接长杆33，两个所述长杆33分别铰接一组圆柱毛刷29的两端转轴，每个所述圆柱毛刷29的两端分别固定连接齿轮一32的中心轴，相邻的所述齿轮一32之间分别设置有齿轮二34，所述齿轮二34的中心轴铰接对应的所述长杆33，所述齿轮一32啮合相邻的所述齿轮二34，两侧上端的所述齿轮一32分别啮合弧形齿圈14，所述弧形齿圈14固定在所述弧形清洗槽8的两侧内壁上端。

所述支撑柱二6的上端固定连接电机4，所述电机4的输出轴固定连接l形摆动杆30的一端，所述l形摆动杆30的另一端嵌入直槽杆28的滑槽内，所述直槽杆28的上端固定连接所述横轴2。

所述土豆出料通道10的两侧上部分别铰接一组水管12的两端，每个所述水管12的下侧分别固定连接一组均匀排布的喷头18，每个所述水管12的一端上侧分别固定连接固定杆17，所有所述固定杆17均铰接连接杆16，所述直槽杆28的一侧上部固定连接夹板31，所述夹板31铰接长连杆13的一端，所述长连杆13的另一端铰接对应的一个所述连接杆16的一端，所述长连杆13、连接杆16和一个对应的所述固定杆17同轴铰接。

所述底板7的上侧另一端固定连接固定板19，所述固定板19的上端固定连接倾斜的土豆通道20，所述土豆通道20的上端固定连通土豆盛放槽1，所述土豆通道20的一侧开口对应所述弧形清洗槽8，所述土豆通道20的一侧开口匹配有挡板22，所述挡板22的一侧固定连接对称的导向杆24，对称的所述导向杆24分别穿过固定块23的两端，所述固定块23固定连接所述弧形清洗槽8的一侧上部，所述挡板22的另一侧上端固定连接l形固定杆25的一端，所述l形固定杆25的另一端固定连接推动块27的中部，所述推动块27匹配推动杆15，所述推动杆15的上端固定连接所述横轴2的另一端端部。

所述挡板22的一侧固定连接对称的弹簧21的一端，对称的所述弹簧21的另一端均固定连接所述固定块23，对称的所述弹簧21环套对应的所述导向杆24。

每个所述水管12的一端开口分别通过软管连接水箱上的水泵，水箱和水泵均为现有产品，不再赘述。

所述水管12为3-5个。

所述圆柱毛刷29为4个，每组所述齿轮一32均为4个，每组所述齿轮二34均为3个。

所述土豆出料通道10的下底板上设置有一组滤水孔11，所述土豆出料通道10一侧设置土豆存放容器。

本发明的工作流程为：使用时，首先将土豆放在土豆盛放槽1内，弧形清洗槽8内注入水，然后打开电机4和水泵，电机4的输出轴转动带动与其固定连接的l形摆动杆30转动，l形摆动杆30的一端在直槽杆28的滑槽内转动带动直槽杆28来回摆动，直槽杆28带动带动横轴2来回转动，横轴2带动立板3和推动杆15来回摆动，推动杆15向远离土豆出料通道10的一端摆动带动推动块27移动，推动块27带动l形固定杆25移动，l形固定杆25带动挡板22和导向杆24移动，挡板22压缩弹簧21，土豆通道20的一侧开口被打开，土豆在重力作用下落入弧形清洗槽8内，推动杆15向靠近土豆出料通道10的一端摆动时不再接触推动块27，弹簧21回位带动挡板22回位挡住土豆通道10的一侧开口，同时立板3摆动带动长杆33、圆柱毛刷29、齿轮一32和齿轮二34摆动，上侧的齿轮一32沿与其啮合的弧形齿圈14转动，齿轮一32带动齿轮二34转动，最终所有齿轮一32和齿轮二34转动，齿轮一32带动圆柱毛刷29转动，圆柱毛刷29转动搅动弧形清洗槽8的水流，对土豆表面进行冲刷清洁，同时圆柱毛刷29转动的同时跟随立板3向前摆动推动土豆进入土豆出料通道10内，水泵将水压入水管12内后从喷头18喷出，同时直槽杆28带动夹板31来回摆动，夹板31带动长连杆13来回摆动，长连杆13带动连接杆16和固定杆17来回摆动，固定杆17带动水管12往复摆动，带动喷头18往复摆动喷水，对土豆进行冲洗，污水从滤水孔11落下，以上过程往复进行，在下一次的土豆进入土豆出料通道10后推动前一次的土豆落下到事先放好的土豆存放容器内。

以上公开的仅为本发明的一个具体实施例，但是，本发明并非局限于此，任何本领域的技术人员能思之的变化都应落入本发明的保护范围。
