心电信号峰值捕捉器的制作方法

本实用新型涉及一种心电信号监测辅助装置，具体涉及一种心电信号峰值捕捉器。

背景技术：

在心电信号监测过程中，经常需要对心电信号的脉冲峰值进行测量。有些高频心电信号的脉冲幅度和宽度均很小，脉冲峰值难以捕捉，对心电信号监测装置的采样速度和测量精度要求极高，使用现有技术中的心电信号监测装置容易出现较大的测量误差。因此，如何提供一种能够精准捕捉心电信号脉冲峰值的心电信号测量辅助装置，就成了亟待解决的问题。

技术实现要素：

本实用新型针对上述技术问题，提出一种心电信号峰值捕捉器，并通过以下技术方案实现。

本实用新型的心电信号峰值捕捉器包括LM319型比较器U1、LM319型比较器U2、CA3130型运算放大器U3、74LS74型触发器U4、74LS74型触发器U5、CD4066型四双向模拟开关U6、电位器RP、二极管D1、电容C1、电容C2、电阻R1、电阻R2、电阻R3、电阻R4、电阻R5、电阻R6、电阻R7、+5V电压接口、-5V电压接口、GND地线接口、Vin输入接口以及Vout输出接口；+5V电压接口同时连接RP的一个定值端、U3的第7引脚、U1的第7引脚、R3的一端、R2的一端、U5的第4引脚、U5的第2引脚以及U6的第14引脚；-5V电压接口同时连接U1的第4引脚、U3的第4引脚、R6的一端以及R7的一端；GND地线接口同时连接C2的一端、U2的第8引脚、U1的第8引脚以及U6的第7引脚；Vin输入接口同时连接D1的阳极、R1的一端以及U1的第4引脚；Vout输出接口连接U6的第3引脚；RP的另一个定值端连接C1的一端，RP的调节端同时连接C1的另一端以及U2的第2引脚，U3的第1引脚连接R7的另一端，U3的第2引脚同时连接U3的第6引脚以及U6的第4引脚，U3的第3引脚串联R5后同时连接C2的另一端以及D1的阴极，U3的第5引脚连接R6的另一端，U1的第6引脚同时连接R3的另一端以及U4的第3引脚，R2的另一端同时连接U2的第6引脚、R4的一端以及U5的第3引脚，U5的第5引脚连接U4的第2引脚，U5的第6引脚连接U6的第5引脚，U2的第3引脚同时连接R1的另一端以及R4的另一端。

本实用新型还可以通过以下技术方案进一步改进。

作为优选，所述电位器RP的最大阻值为10千欧。

作为优选，所述二极管D1为N4148型二极管。

作为优选，所述+5V电压接口、-5V电压接口、GND地线接口、Vin输入接口以及Vout输出接口均为跳线。

作为优选，所述C1、C2的容值分别为1微法、200皮法；所述R1、R2、R3、R4、R5、R6、R7的阻值分别为500欧、1千欧、1千欧、2千欧、500欧、500欧、500欧。

与现有技术相比，本实用新型的优点和积极效果在于：

1、能够精准的捕捉峰值幅度和宽度较小的高频心电信号的脉冲峰值，从而能够降低对心电信号监测装置采样速度的要求；

2、能够对捕捉到的心电信号峰值进行低损耗、高精度同步放大，从而能够降低对心电信号监测装置测量精度的要求。

附图说明

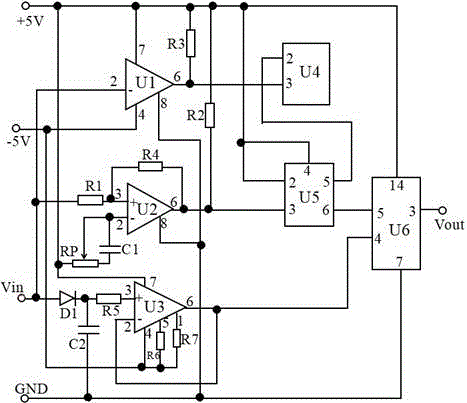

图1为本实用新型心电信号峰值捕捉器一种实施例的电路结构示意图。

具体实施方式

为了更好的理解本实用新型，下面结合附图和实施例做具体说明。

实施例：如图1所示，本实施例的心电信号峰值捕捉器包括LM319型比较器U1、LM319型比较器U2、CA3130型运算放大器U3、74LS74型触发器U4、74LS74型触发器U5、CD4066型四双向模拟开关U6、电位器RP、二极管D1、电容C1、电容C2、电阻R1、电阻R2、电阻R3、电阻R4、电阻R5、电阻R6、电阻R7、+5V电压接口、-5V电压接口、GND地线接口、Vin输入接口以及Vout输出接口；+5V电压接口同时连接RP的一个定值端、U3的第7引脚、U1的第7引脚、R3的一端、R2的一端、U5的第4引脚、U5的第2引脚以及U6的第14引脚；-5V电压接口同时连接U1的第4引脚、U3的第4引脚、R6的一端以及R7的一端；GND地线接口同时连接C2的一端、U2的第8引脚、U1的第8引脚以及U6的第7引脚；Vin输入接口同时连接D1的阳极、R1的一端以及U1的第4引脚；Vout输出接口连接U6的第3引脚；RP的另一个定值端连接C1的一端，RP的调节端同时连接C1的另一端以及U2的第2引脚，U3的第1引脚连接R7的另一端，U3的第2引脚同时连接U3的第6引脚以及U6的第4引脚，U3的第3引脚串联R5后同时连接C2的另一端以及D1的阴极，U3的第5引脚连接R6的另一端，U1的第6引脚同时连接R3的另一端以及U4的第3引脚，R2的另一端同时连接U2的第6引脚、R4的一端以及U5的第3引脚，U5的第5引脚连接U4的第2引脚，U5的第6引脚连接U6的第5引脚，U2的第3引脚同时连接R1的另一端以及R4的另一端。

本实施例的心电信号峰值捕捉器可作为现有技术中的心电信号监测装置的前置辅助装置使用。使用时，从所述+5V电压接口、-5V电压接口处分别接入+5V直流电压和-5V直流电压，将所述GND地线接口与心电信号监测装置的地线连接，将所述Vin输入接口和Vout输出接口分别与心电信号监测装置的心电信号采样端和心电信号输入端连接。

本实施例的心电信号峰值捕捉器采用低功耗、低噪声、低温漂的CA3130型运算放大器U3对脉冲峰值幅度和宽度较小的高频心电信号进行峰值幅度的线性放大，以便于后续测量；采用两个LM319型高速比较器U1和U2对采样心电信号进行过峰检测和降噪，利用设定阈值将心电信号中幅度低于阈值的噪声心电信号拦截滤除；采用两个74LS74型触发器U4和U5进行电路时序的甄别，只有当心电信号达到峰值时才触发CD4066型四双向模拟开关U6开启心电信号输出，从而完成脉冲峰值的捕捉。

所述电位器RP可以选用现有技术中的最大阻值为10千欧的电位器。

所述二极管D1可以选用现有技术中的N4148型二极管。

所述+5V电压接口、-5V电压接口、GND地线接口、Vin输入接口以及Vout输出接口均可以选用现有技术中的跳线。

所述C1、C2的容值分别可以优选为1微法、200皮法；所述R1、R2、R3、R4、R5、R6、R7的阻值分别可以优选为500欧、1千欧、1千欧、2千欧、500欧、500欧、500欧。
