一种无创的用于大鼠膝关节角度测量的股骨固定装置的制作方法

本实用新型属于科研实验设备，涉及一种无创的用于大鼠膝关节角度测量的股骨固定装置。

背景技术：

关节活动度(Range of motion, ROM) 又称关节活动范围，是指关节活动时可达到的运动最大弧度。关节活动范围的测定是评定肌肉、骨骼、神经病损病人的基本步骤，是评定关节运动功能损害的范围与程度的指标之一。其主要目的是:确定是否有关节活动受限，发现影响关节活动的原因；确定关节活动受限的程度;确定适宜的治疗目标，判定可能康复的程度；为选择适当的治疗方式、方法提供客观依据;客观测量关节活动范围的进展情况，以评价康复治疗、训练的效果；为病人及治疗医务人员提供动力，为科研提供客观资料等。

在动物实验中，我们通过测定大鼠被动ROM，获得药物或治疗方案的效果评价数据。其原理如下：将麻醉后的大鼠股骨固定于扭力臂上，膝关节位于扭力传感器中心点，通过牵引大鼠腓骨，使股骨与腓骨产生一定的角度位移(一般为可张开的最大角度），同时扭力装置实时获得该位移角度下的扭矩值，通过这种方式可以研究ROM与扭矩间的数值对应关系，以此来评价关节的活动功能。也可以通过牵引腓骨，使扭力装置达到某一固定扭矩，实时读取并记录此扭矩值下的ROM，根据不同实验阶段同等扭矩下ROM的数值变化来评价关节活动功能的进展状况和发展趋势，以实现对药效或康复方案的客观评价。

目前研究测量大鼠ROM的研究很少，难点在于股骨的有效固定，目前可见的研究均采用有创方式，即在大鼠股骨处植入自制的三角固定装置，并在需要测量时，将此三角装置与扭力臂连接固定，然后实施测量。此种方式优点在于固定效果好，数据重复性好，但缺点也是比较明显的，有创环境下，实验动物极易感染，饲养和护理难度大，样本存活率低。

本发明主要是一种特制的夹具，用以实现大鼠股骨的无创固定。精密扭力计是一种常用的扭矩测定设备，市场上有多种品牌和型号可供选择。本发明主要针对市场上最常见的HP-10型扭力计进行设计制造，可很好的匹配应用。

技术实现要素：

本实用新型的目的在于解决上述问题，提供一种一种无创的用于大鼠膝关节角度测量的股骨固定装置。本发明可以在无创固定的情况下，实现大鼠扭矩与角度的同时测量，可以实现较好的重复性，相较于有创方式，既保证的样本的存活率，也降低了实验的操作难度，是一种可行的理想实验器具。本实用新型具有结构简单、操作方便、实验数据重复性好、保证的样本的存活率等特点。

本实用新型的目的是这样实现的：包括底座、水平移动架、垂直移动架、升降螺栓、半圆形底槽、半圆形压槽和角度盘；其特征是：底座为U型结构，底座后端设有滑行槽，滑行槽内设有水平移动架，水平移动架上端通过升降螺栓与垂直移动架连接，垂直移动架前段竖杆低端设有半圆形压槽，升降螺栓上端设有旋钮，底座两个前端之间安装有半圆形底槽，半圆形底槽中心通过旋转轴与下方的角度盘和连接脚连接。

附图说明

下面将结合附图对本实用新型作进一步说明。

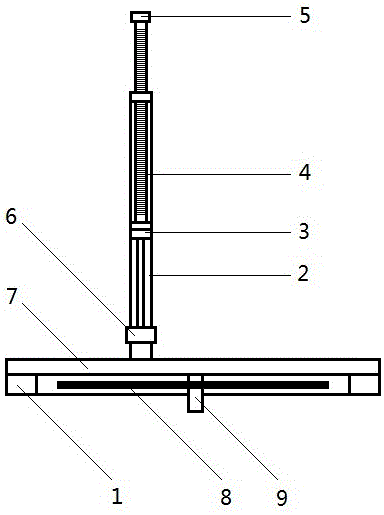

图1为本实用新型主视图。

图2为本实用新型左侧视图。

图3为本实用新型俯视图。

具体实施方式

如图1、图2和图3所示，一种无创的用于大鼠膝关节角度测量的股骨固定装置，包括底座、水平移动架、垂直移动架、升降螺栓、半圆形底槽、半圆形压槽和角度盘。

底座1为U型结构，底座1后端设有滑行槽10，滑行槽10内设有水平移动架2，水平移动架2上端通过升降螺栓4与垂直移动架3连接。

垂直移动架3前段竖杆低端设有半圆形压槽6，升降螺栓4上端设有旋钮5。

底座1两个前端之间安装有半圆形底槽7，半圆形底槽7中心通过旋转轴与下方的角度盘8和连接脚9连接。

本实用新型使用方法如下：

1）将连接脚9插入HP-10型扭力计方形孔，并用扭力计上的固定螺栓锁紧，打开扭力计，设置为需要的参数。

2）将大鼠麻醉，将待测腿大腿端置于半圆形底槽7处，股骨全部在半圆形底槽7内，将大鼠膝关节中点与连接脚中点重合。

3）移动水平移动架2，将半圆形压槽6置于大鼠大腿上方合适位置。

4）旋转旋钮5，升降螺栓4下压垂直移动架3，将半圆形压槽6压在大鼠大腿处，并给予一定的压力，使大腿内股骨被压紧。

5）用手指拨动大鼠小腿，看膝关节角度的转动是否为水平面，如有偏离，可适当放松半圆形压槽6，微调一下大腿角度后，再次锁紧。

6）固定好后，自然状态下，在扭力计上去皮清零，准备开始测试。

7）缓慢牵引大鼠小腿，直至扭力计达到预定数值，停止并保持，并在角度盘8上读取对应的角度值，并记录下来。

8）测量完成后，旋转旋钮5，升降螺栓4上升，将大鼠大腿部从夹具中取出，重复上述步骤开始下一个样本的测试。
