一种便携式吸入雾化器的制作方法

本实用新型属于电子烟雾化器技术领域，具体涉及一种便携式吸入雾化器。

背景技术：

雾化器是将试液雾化，是原子化系统的重要部件。根据不同用途，雾化器有多种类型。空气加湿器：用于给空气加湿的加湿器就是雾化器的一种；医用雾化器：用于治疗上呼吸道疾病的一种设备，属于医疗器械；其他类型的雾化器：如头发定型用的喷发胶的设备，电子烟组成的重要结构之一，用于将烟油雾化。电子烟又名电子香烟，主要用于戒烟和替代香烟。它有着与香烟一样的外观、与香烟近似的味道，甚至比一般香烟的口味要多出很多，也像香烟一样能吸出烟、吸出味道跟感觉来。

现有的技术存在以下问题：出行在外烟油用完，不便补充新的烟油，影响使用。

技术实现要素：

为解决上述背景技术中提出的问题。本实用新型提供了一种便携式吸入雾化器，具有方便携带、便于随时补充烟油的特点。

为实现上述目的，本实用新型提供如下技术方案：一种便携式吸入雾化器，包括密封帽、补液管、储液仓、雾化管、电池杆、密封盖、储液室，所述电池杆的上方一端设置有储液仓，且电池杆远离储液仓的一端设置有雾化仓底座，所述储液仓靠近雾化仓底座的一侧设置有密封盖，且储液仓的内部设置有三个储液室，所述电池杆的下方靠近雾化仓底座的一端设置有开关按钮，所述雾化仓底座的圆周表面设置有进气口，且雾化仓底座远离电池杆的一端设置有雾化管，所述雾化管的内部设置有雾化芯，且雾化管远离雾化仓底座的一端设置有连接管，所述连接管的上方设置有补液管，且连接管远离雾化管的一端设置有防尘帽，所述补液管远离连接管的一端设置有密封帽，所述防尘帽的内部设置有烟嘴。

优选的，所述密封帽与补液管之间通过螺纹啮合连接，且密封帽的圆周表面设置有齿纹。

优选的，所述防尘帽与连接管之间通过卡合固定连接。

优选的，所述密封盖与储液仓之间通过卡合固定连接，且密封盖与电池杆之间通过铰链转动连接。

优选的，所述连接管设置为夹角一百六十度的弯管。

优选的，所述雾化芯和开关按钮均与电池杆电性连续。

与现有技术相比，本实用新型的有益效果是：本实用新型通过在连接管上设计了补液管，连通雾化管，通过在电池杆上设计了储液仓，在储液仓的内部设计了储液室，便于患者携带备用烟油；消费者出行在外吸食电子烟，烟油用完，可以从储液仓的内部取出备用烟油，打开密封帽，将备用烟油注入补液管中，补充雾化管内部的烟油，便于消费者继续吸食电子烟。

附图说明

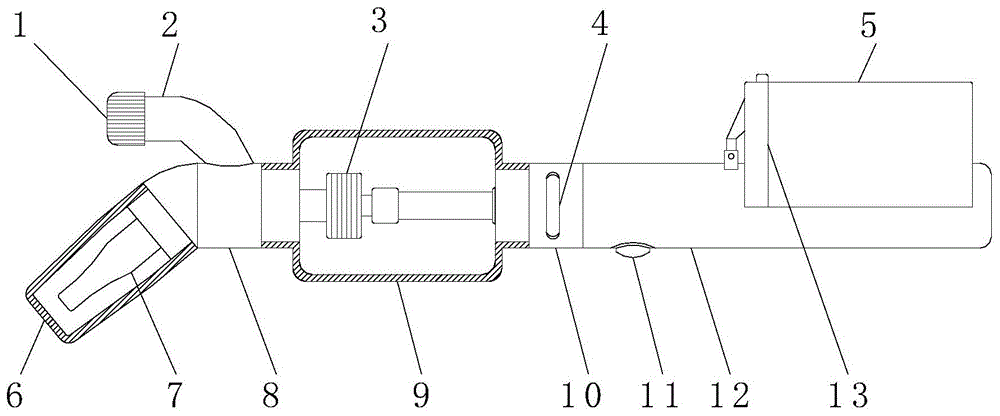

图1为本实用新型的结构示意图。

图2为本实用新型的主视图。

图3为本实用新型的储液仓结构示意图。

图中：1、密封帽；2、补液管；3、雾化芯；4、进气口；5、储液仓；6、防尘帽；7、烟嘴；8、连接管；9、雾化管；10、雾化仓底座；11、开关按钮；12、电池杆；13、密封盖；14、储液室。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供以下技术方案：一种便携式吸入雾化器，包括密封帽1、补液管2、储液仓5、雾化管9、电池杆12、密封盖13、储液室14，电池杆12的上方一端设置有储液仓5，且电池杆12远离储液仓5的一端设置有雾化仓底座10，储液仓5靠近雾化仓底座10的一侧设置有密封盖13，为了方便开合密封盖13，密封盖13与储液仓5之间通过卡合固定连接，且密封盖13与电池杆12之间通过铰链转动连接；且储液仓5的内部设置有三个储液室14，电池杆12的下方靠近雾化仓底座10的一端设置有开关按钮11，雾化仓底座10的圆周表面设置有进气口4，且雾化仓底座10远离电池杆12的一端设置有雾化管9，雾化管9的内部设置有雾化芯3，为了能够控制雾化芯3工作，雾化芯3和开关按钮11均与电池杆12电性连续；且雾化管9远离雾化仓底座10的一端设置有连接管8，为了方便消费者垂直使用本实用新型吸入雾化烟油，连接管8设置为夹角一百六十度的弯管；连接管8的上方设置有补液管2，且连接管8远离雾化管9的一端设置有防尘帽6，为了方便拆装防尘帽6，防尘帽6与连接管8之间通过卡合固定连接；补液管2远离连接管8的一端设置有密封帽1，为了方便拆装密封帽1，封闭补液管2，密封帽1与补液管2之间通过螺纹啮合连接，且密封帽1的圆周表面设置有齿纹；防尘帽6的内部设置有烟嘴7。

本实用新型中雾化芯3为已经公开的广泛运用于日常生活的已知技术，其工作原理为：通过气流感应或者按键,使电池工作,连通雾化器,使发热,蒸发烟油,产生雾化效果，本实施例选用的型号为v12-x4。

本实用新型的工作原理及使用流程：本实用新型安装好过后，设备通电，在存放备用烟油时，打开密封盖13与储液仓5之间的卡合连接，转动密封盖13，将备用烟油塞入储液室14的内部，再闭合密封盖13；补充烟油时，旋转密封帽1，将密封帽1取下，将烟油瓶的瓶口对准补液管2的管口，将烟油倒入雾化管9内部，连接密封帽1密封补液管2的管口，吸食电子烟时，操作开关按钮11控制雾化芯3接通电源工作，雾化烟油，消费者通过烟嘴7将雾化的烟油吸入口腔。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
