气溶胶产生装置的制作方法

本发明涉及气溶胶产生装置。

背景技术：

1、比如电子烟等气溶胶产生装置正变成越来越受欢迎的消费品。

2、用于气溶胶化或汽化的加热装置是本领域已知的。这样的装置典型地包括被布置成加热气溶胶产生产品的加热器。在操作中，气溶胶产生产品被加热器加热以使产品的成分气溶胶化，从而供消费者吸入。这样的装置典型地被设计成加热气溶胶产生产品而不将其燃烧。气溶胶产生产品可以包括类似于传统香烟形式的烟草，或者囊体中的烟草；其他气溶胶产生产品可以是液体、或者囊体中的液体内容物。

3、需要改善此类产品的消费者体验；本发明的目的是通过改善此类气溶胶产生装置中的气流来满足这种需要。

技术实现思路

1、根据第一方面，提供了一种气溶胶产生装置，该气溶胶产生装置包括：腔室，该腔室具有用于接纳气溶胶产生介质的开口；加热元件，该加热元件被配置成当该气溶胶产生介质被接纳在该腔室中时加热该气溶胶产生介质；以及可移动基部，该可移动基部被配置成沿该腔室的长度移动，其中，该可移动基部包括被配置成允许气流穿过该可移动基部的一个或多个通道。

2、以这种方式，可移动基部可以将不同长度的气溶胶产生介质牢固地保持在腔室内，并通过该一个或多个通道向气溶胶产生介质提供气流。该气流路径提供了对进入气溶胶产生介质的气流的改进的控制，并适应了使用者在气溶胶产生装置上吸入时产生的压降。这改善了使用者体验。

3、可选地，可移动基部分隔腔室以限定朝向开口的第一区域和背离开口的第二区域。

4、可选地，一个或多个空气入口布置在腔室的第二区域中，该一个或多个空气入口被配置成提供从装置外部进入第二区域的气流路径。

5、以这种方式，当气溶胶产生装置的使用者在气溶胶产生介质上抽吸或吸入时，气溶胶产生装置外部的空气可以被抽吸到腔室的第二区域中并被预热。

6、可选地，该一个或多个空气入口布置在腔室的第二区域中，并且被配置成通过一个或多个空气入口通道提供从装置外部进入第二区域的气流路径，该一个或多个空气入口通道将邻近于腔室的开口的一个或多个空气入口开口连接到腔室的第二区域中的一个或多个空气入口。

7、可选地，该一个或多个空气入口通道沿腔室延伸，以将空气供送到腔室的第二区域中。

8、以这种方式，来自腔室的余热通过将沿腔室延伸的通道中的空气加热而有助于将气流预热。

9、可选地，加热元件沿朝向开口的方向延伸到腔室中。

10、以这种方式，加热元件接合气溶胶产生介质以有效地加热气溶胶产生介质以产生气溶胶。

11、可选地，第一区域被配置成将气溶胶产生介质加热，并且第二区域被配置成将流向气溶胶产生介质的气流预热。

12、以这种方式，通过将预热的空气与腔室的第一区域中产生的气溶胶混合，对腔室的第二区域中的气流的预热可以改善使用者体验。这可以为气溶胶产物产生更一致的温度。此外，在空气被抽吸到气溶胶产生介质中之前将空气预热阻止了环境(或冷)空气的吸入影响气溶胶产生介质的加热。这样的冷空气可能降低气溶胶产生介质中的温度，从而需要将更多功率供应到加热元件以使得气溶胶产生介质气溶胶化。通过将空气预热，需要向加热元件的用于气溶胶化的部分供应较少的功率，因为预热的空气减少或阻止了气溶胶产生介质中温度下降的影响。

13、可选地，可移动基部被配置成沿加热元件移动，使得加热元件的第一部分布置在腔室的第一区域中并且加热元件的第二部分布置在腔室的第二区域中。

14、以这种方式，单个加热元件可以具有：第一部分，该第一部分位于腔室的第一区域中以使气溶胶产生介质气溶胶化；和第二部分，该第二部分位于腔室的第二区域中以将流向气溶胶产生介质的气流预热。加热元件的位于腔室的第二区域中的部分不接合气溶胶产生介质，但是可以加热第二区域中的空气，该空气随后通过可移动基部中的通道被抽吸到气溶胶产生介质中。这种布置阻止了在加热元件的第二部分中产生的热量的浪费。

15、可选地，加热元件包括多个加热区，每个加热区被配置成基于确定的加热曲线被单独加热；并且其中，气溶胶产生装置进一步包括控制器，该控制器被配置成确定可移动基部沿加热元件的位置，其中，加热曲线是基于可移动基部的确定位置确定的，使得该多个加热区中布置在腔室的第一区域中的第一组加热区在第一温度下操作，并且其中，该多个加热区中布置在腔室的第二区域中的第二组加热区在不同于第一温度的第二温度下操作。

16、以这种方式，可以在预热区域和加热区域中施加不同的温度。这可以通过允许设置期望的预热和加热(或气溶胶化)温度来改善使用者体验。

17、可选地，可移动基部能够在距开口为第一距离的伸出位置与距开口为第二距离的缩回位置之间移动，第二距离大于第一距离。

18、以这种方式，不同长度的气溶胶产生介质可以被接纳在腔室中。

19、可选地，加热元件穿过可移动基部中的开口。

20、可选地，可移动基部具有面向开口的第一表面以及背离开口、与第一表面相反的第二表面，并且其中，该一个或多个通道穿过可移动基部以将第一表面连接到第二表面。

21、可选地，加热元件是加热片，当气溶胶产生介质被接纳在腔室中时，加热片能够插入到气溶胶产生介质中。

22、以这种方式，加热片可以使气溶胶产生介质高效地气溶胶化。

23、可选地，加热片包括朝向腔室的开口的刺入端部。

24、以这种方式，可以使加热片高效地与气溶胶产生介质连接。

25、可选地，加热元件被配置成加热气溶胶产生介质而不将气溶胶产生介质燃烧。

26、以这种方式，产生气溶胶，同时阻止烟气的产生。

27、根据第二方面，提供了一种气溶胶产生系统，该气溶胶产生系统包括第一方面的气溶胶产生装置，气溶胶产生装置在腔室中接纳有气溶胶产生介质。

28、可选地，对于第一方面的气溶胶产生装置或第二方面的气溶胶产生系统，气溶胶产生介质是烟草杆件。

技术特征：

1.一种气溶胶产生装置，包括：

2.如权利要求1所述的气溶胶产生装置，其中，该一个或多个空气入口通道沿该腔室延伸，以将空气供送到该腔室的第二区域中。

3.如任一前述权利要求所述的气溶胶产生装置，其中，该加热元件沿朝向该开口的方向延伸到该腔室中。

4.如任一前述权利要求所述的气溶胶产生装置，其中，该第一区域被配置成将该气溶胶产生介质加热，并且该第二区域被配置成将流向该气溶胶产生介质的气流预热。

5.如任一前述权利要求所述的气溶胶产生装置，其中，该可移动基部被配置成沿该加热元件移动，使得该加热元件的第一部分布置在该腔室的第一区域中并且该加热元件的第二部分布置在该腔室的第二区域中。

6.如权利要求5所述的气溶胶产生装置，其中，该加热元件包括多个加热区，每个加热区被配置成基于确定的加热曲线被单独加热；以及

7.如任一前述权利要求所述的气溶胶产生装置，其中，该可移动基部能够在距该开口为第一距离的伸出位置与距该开口为第二距离的缩回位置之间移动，该第二距离大于该第一距离。

8.如任一前述权利要求所述的气溶胶产生装置，其中，该加热元件穿过该可移动基部中的开口。

9.如任一前述权利要求所述的气溶胶产生装置，其中，该可移动基部具有面向该开口的第一表面以及背离该开口、与该第一表面相反的第二表面，并且其中，该一个或多个通道穿过该可移动基部以将该第一表面连接到该第二表面。

10.如任一前述权利要求所述的气溶胶产生装置，其中，该加热元件是加热片，当该气溶胶产生介质被接纳在该腔室中时，该加热片能够插入到该气溶胶产生介质中。

11.如权利要求10所述的气溶胶产生装置，其中，该加热片包括朝向该腔室的开口的刺入端部。

12.如任一前述权利要求所述的气溶胶产生装置，其中，该加热元件被配置成加热该气溶胶产生介质而不将该气溶胶产生介质燃烧。

13.一种气溶胶产生系统，该气溶胶产生系统包括如任一前述权利要求所述的气溶胶产生装置，该气溶胶产生装置在该腔室中接纳有该气溶胶产生介质。

14.如权利要求1至12中任一项所述的气溶胶产生装置或如权利要求13所述的气溶胶产生系统，其中，该气溶胶产生介质是烟草杆件。

技术总结

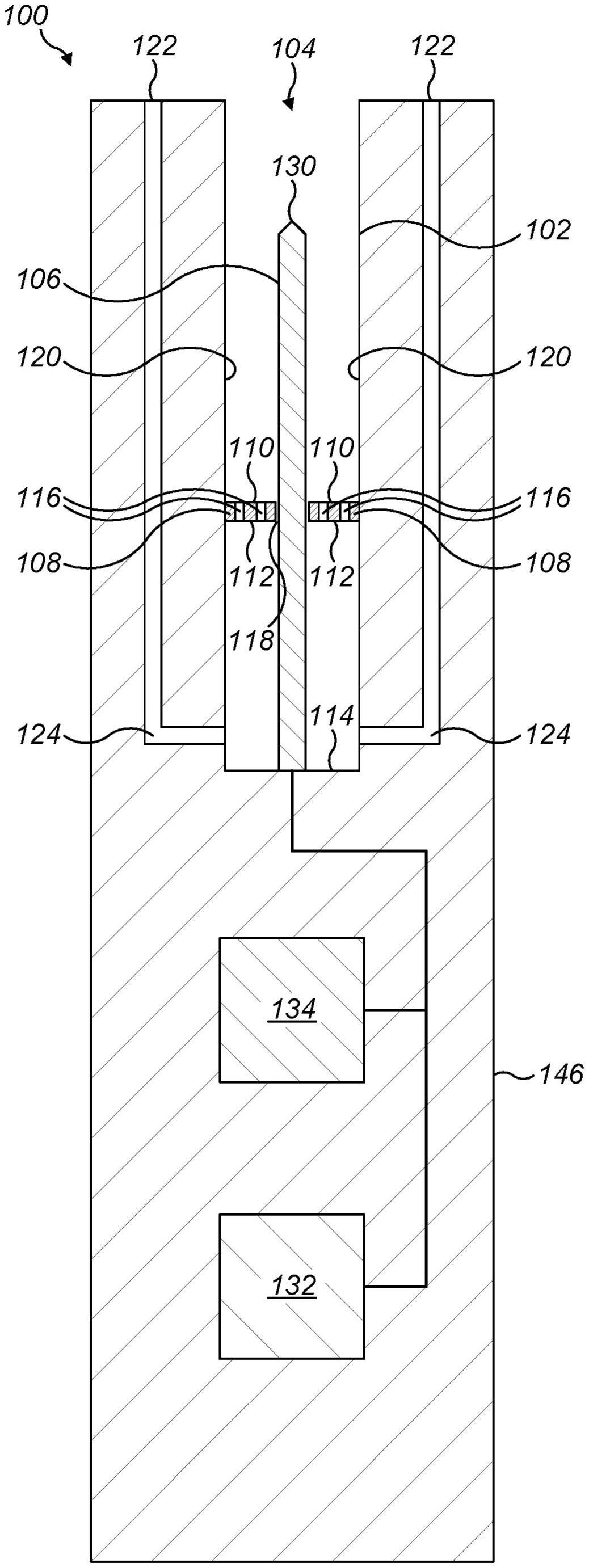

提供了一种气溶胶产生装置(100)。气溶胶产生装置包括：腔室(102)，该腔室具有用于接纳气溶胶产生介质(140)的开口(104)；加热元件(106)，该加热元件被配置成加热气溶胶产生介质；以及可移动基部(108)，该可移动基部被配置成沿腔室的长度移动，其中，可移动基部包括被配置成允许气流穿过可移动基部的一个或多个通道(116)。可移动基部分隔腔室以限定朝向开口的第一区域(136)和背离开口的第二区域(138)。一个或多个空气入口布置在腔室的第二区域中，并被配置成通过一个或多个空气入口通道(124)提供从装置外部进入第二区域的气流路径，该一个或多个空气入口通道将邻近于腔室的开口的一个或多个空气入口开口(122)连接到腔室的第二区域中的一个或多个空气入口。
