语音警示安全帽的制作方法

本发明涉及安全帽，特别涉及一种具有语音提示功能的安全帽。

背景技术：

在现场施工过程中，安全帽能有效保护施工人员的安全，大大减轻重物对施工人员头部的损伤。但是，在实际施工过程中，由于施工人员安全意识薄弱，不戴安全帽或者安全帽的佩戴不符合要求的情况时有发生，特别是当施工时间较长时，安全帽的下颚带一直勒住施工人员的脸部，再加上施工过程会出大量的汗，使人产生不舒适的感觉，施工人员安全意识不强的情况下，往往会将安全帽的下颚带松开，将安全帽套在头上，甚至会取下安全帽。

施工人员在没有安全帽的保护下，或者施工人员安全帽的佩戴不规范的情况下，一旦现场有重物砸到施工人员的头部或者施工人员从高空坠落将造成严重的伤亡事故。虽然现场管理人员可以提醒施工人员正确佩戴安全帽，但是管理人员无法做到时刻提醒，特别是在一些光线较弱的场所，比如隧道或矿井中，管理人员无法清楚的看到施工人员是否正确佩戴安全帽，更无法做到时刻提醒。因此，亟需一种能时刻提醒施工人员正确佩戴的安全帽。

技术实现要素：

本发明的主要目的是提供一种能时刻提醒施工人员正确佩戴的语音警示安全帽。

为了实现上述目的，本发明的语音警示安全帽包括壳体和缓冲保护罩，缓冲保护罩设置在壳体的凹陷部，缓冲保护罩上设有伸缩帽带，壳体表面设有内六角旋钮开关，内六角旋钮开关包括二个以上的档位，壳体内部设有电源以及语音警示模块，伸缩帽带上设有伸缩开关，所述电源与语音警示模块之间通过内六角旋钮开关及伸缩开关连接形成第一闭合回路；伸缩开关包括外壳和设置在外壳内的滑动扣、第一金属电极、第二金属电极和弹簧，外壳固定在缓冲保护罩的外延，弹簧的一端固定在外壳的内部端壁上，弹簧的另一端固定在滑动扣上，滑动扣与伸缩帽带的端部连接，第一金属电极设置在滑动扣的侧壁上，第二金属电极设置在外壳与第一金属电极相对的内部侧壁上。

可见，通过语音警示模块的提醒功能，只要施工人员没有正确佩戴安全帽，就能时刻进行提醒。

进一步的方案是，第一金属电极包括一个第一弹性金属片，第二金属电极包括两个分离设置的第二弹性金属片，第一弹性金属片的长度大于两个第二金属片之间的距离，两个第二金属片与语音警示模块电连接。

可见，第一金属电极和第二金属电极的这种配置方式，可以有效提高伸缩电极的灵敏度。

更进一步的方案是，缓冲保护罩的后延对称设置有两个伸缩开关。

由此可见，伸缩开关对称设置伸缩帽带对伸缩开关的拉力均衡，相对于设置一个伸缩开关，即使其中一个伸缩开关出现故障，另一个伸缩开关还能起作用。

进一步的方案是，缓冲保护罩的外延设有调节卡扣。

可见，可以调节缓冲保护罩的松紧，适应不同的头型。

进一步的方案是，壳体表面还设有电量指示灯，电量指示灯和电源、内六角旋钮开关连接形成第二闭合回路，内六角旋钮开关控制第二闭合回路的开闭。

由此可见，电量指示灯能显示电源的电量，在电源电量低的时候可以提醒工作人员进行充电或更换电池；

进一步的方案是壳体表面还设有警示闪灯，警示闪灯和语音警示模块并联连接。电量指示灯和警示闪灯均设置在壳体的正面。

可见，警示闪灯与语音警示模块并联配合，起双重警示的作用，在光线较弱的隧道或矿井中可以方便现场管理人员观察施工人员是否正确佩戴语音警示安全帽。

进一步的方案是，语音警示模块设置在壳体的侧面。

可见，壳体的侧面距离人耳的位置更近，提醒效果更好。

附图说明

图1是本发明实施例的语音警示安全帽的第一状态图。

图2是本发明实施例的缓冲保护罩的结构图。

图3是本发明实施例的伸缩开关的第一状态图。

图4是本发明实施例的语音警示安全帽的第二状态图。

图5是本发明实施例的伸缩开关的第二状态图。

图6是本发明实施例的电路原理图。

以下结合附图及实施例对本发明作进一步说明。

具体实施方式

参见图1，图1是本实施例的语音警示安全帽的第一状态图，在第一状态下，施工人员没有佩戴语音警示安全帽或者安全帽的伸缩帽带处于松弛状态。

语音警示安全帽包括壳体1和缓冲保护罩2，壳体1的前表面设有内六角旋钮开关11、电量指示灯12和警示闪灯13。壳体1的内部还设有电源及语音警示模块。语音警示模块设置在壳体1的侧面，当施工人员戴上语音警示安全帽后，语音警示模块位于人耳附近。缓冲保护罩2设置在壳体1的凹陷部，缓冲保护罩2的后延对称设置有两个伸缩开关21，两个伸缩开关21之间设置有第一伸缩帽带22，伸缩帽带22的中间设有下颚保护扣23。

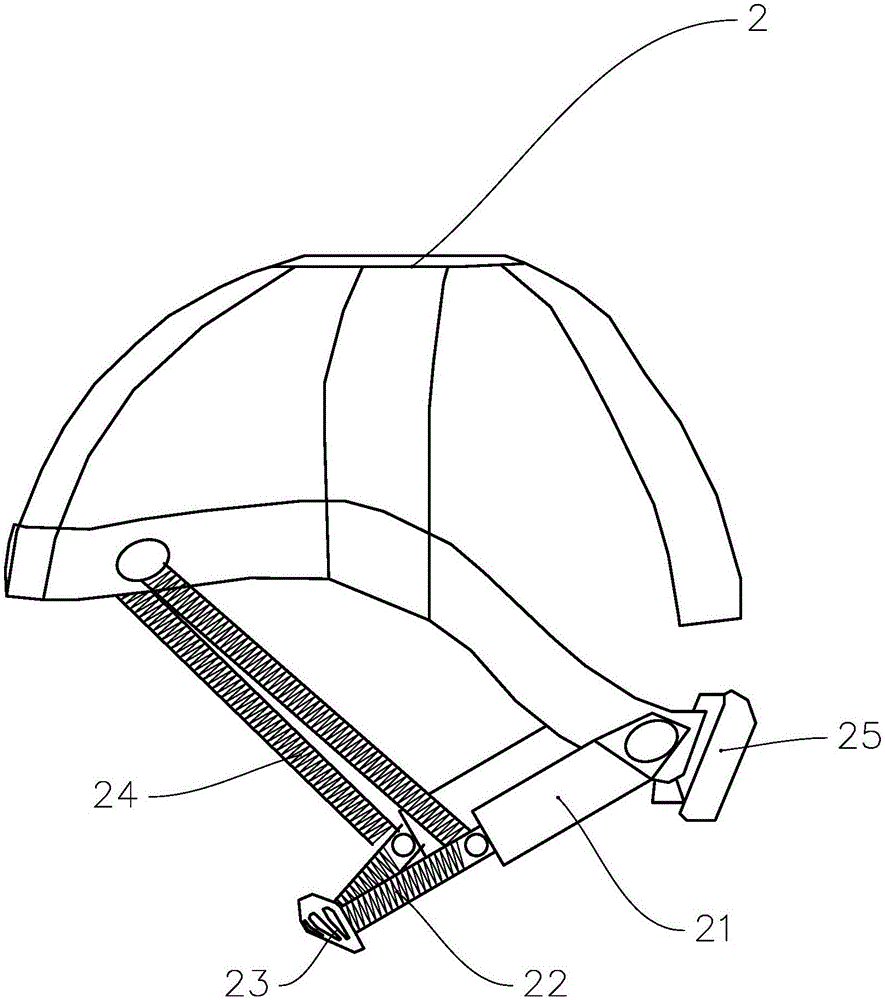

参见图2，图2是本实施例中缓冲保护罩2的结构图。缓冲保护罩2的外延设有调节卡扣25，调节卡扣25可以调节缓冲保护罩2的松紧度以适应不同施工人员的头型大小。与第一伸缩帽带22交叉地设有第二伸缩帽带24，第二伸缩帽带24的一端与缓冲保护罩2的外延固定，第二伸缩帽带24的另一端与第一伸缩帽带22固定。

参见图3，图3是本实施例中伸缩开关21的第一状态图。伸缩开关21包括外壳200，设置在外壳200内的滑动扣201，弹簧205的一端固定在外壳200的内部端壁上，弹簧205的另一端固定在滑动扣201上，第一伸缩帽带22的一端固定在滑动扣201的内部，滑动扣201的侧壁上设有第一金属电极202，外壳200的与第一金属电极202相对的内部侧壁上设有第二金属电极203、204，第一金属电极202由弹性金属片制成，第二金属电极203、204包括两片对置的金属片，第一金属电极202的长度大于第二金属电极203、204之间的距离。第二金属电极203、204分别通过引线206、207与电源、语音警示模块和警示闪灯电连接。在第一状态下，伸缩开关21处于闭合状态。

参见图4，图4是本实施例中语音警示安全帽的第二状态图，在第二状态下，施工人员正确佩戴安全帽。第一伸缩帽带22和第二伸缩帽带24贴住人的脸部，下颚保护扣23抵住人的下颚，此时伸缩开关21被拉伸。

参见图5，图5是本实施例中伸缩开关21的第二状态图，伸缩开关21在第二状态下处于被拉伸的状态。第一伸缩帽带22在拉紧状态下对滑动扣201进行拉伸，滑动扣201的拉伸使得弹簧205被拉伸，第一金属电极202与第二金属电极203、204分离，第二金属电极203、204处于断开状态。在第二状态下，伸缩开关21处于断开状态。

参见图6，图6为本实施例的电路原理图。语音警示模块100与警示闪灯13的发光二极管D2、D3并联连接，并且语音警示模块100、警示闪灯13的发光二极管D2、D3与电源BAT、内六角旋钮开关11（即图6中开关S1）、伸缩开关21（即图6中的开关S2）形成第一闭合回路110，内六角旋钮开关11和伸缩开关21同时控制第一闭合回路110的开闭；电源BAT、内六角旋钮开关11和电量指示灯12的发光二极管D1形成第二闭合回路120，内六角旋钮开关11控制第二闭合回路120的开闭。

当内六角旋钮开关11处于第一档位时，即连接电源BAT与第二闭合回路120，电源BAT与电量指示灯12形成闭合回路，此时可以观察电源BAT的电量；当内六角旋钮开关12被转动到第二档位时，即连接电源BAT与第一闭合回路110，且当伸缩开关21闭合时，电源BAT与警示闪灯13形成闭合回路，同时电源BAT与语音警示模块100形成闭合回路。语音警示模块100为音乐集成电路，可以设置提示语音，如“进入施工现场，请正确佩戴安全帽，下拉伸缩帽带并扣好下颚保护扣”。

下面结合图1至图6对本发明的语音警示安全帽的工作原理进行详细说明。

施工人员进入施工现场前，安全员用内六角扳手将内六角旋钮开关11旋至与电量指示灯12导通，此时图6中第二闭合回路120闭合，此时可以观察电源的电量，当电量低时更换电池或充电。电源电量充足时，再用内六角扳手将内六角旋钮开关11旋至与警示闪灯13和语音警示模块100导通，此时本发明的语音警示安全帽处于第一状态，伸缩开关21闭合，图6中第一闭合回路110闭合，警示闪灯13闪烁并且语音警示模块100提醒“进入施工现场，请正确佩戴安全帽，下拉伸缩帽带并扣好下颚保护扣”。施工人员根据图4的方式正确佩戴好本发明的语音警示安全帽后，安全帽处于第二状态，伸缩开关21断开，图6中第一闭合回路110断开，语音警示模块100和警示闪灯13电路被关闭。当施工人员随意摘下安全帽时，伸缩开关21在弹簧205的作用下再次闭合，语音警示功能再次启动，时时提醒施工人员正确佩戴安全帽。

本发明的语音警示安全帽，特别适用于光线较弱的场所，如隧道、矿井中，当施工人员随意摘下或将伸缩帽带解开时，语音警示模块就会提醒施工人员正确佩戴，而且此时警示闪灯发出闪光，现场管理人员很容易看到哪些施工人员没有正确佩戴安全帽，便于现场管理。需要使用内六角扳手才能将内六角旋钮开关打开或关闭，施工人员无法自己将内六角旋钮开关关闭，防止施工人员为了避开检查，自动将安全帽的电路关闭。使用伸缩帽带，可以减轻施工人员佩戴安全帽的不舒适度。

当然，上述实施例仅是本发明较佳的实施方案，实际应用时还可以有更多的变化，例如，使用普通开关代替内六角旋钮开关；或者只设置一个伸缩开关；再或者第二金属电极只设置一个，将引线分别连接在第一金属电极和第二金属电极上。这些改变同样可以实现本发明的目的，凡在本发明的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本发明权利要求的保护范围内。
