一种自助登梯省力拐杖的制作方法

本发明涉及一种老年人使用的拐杖，尤其是老人在徒步自助登梯时使用本发明能省一半体力，而在平地上行走时可作为稳步拐杖使用，走累时又可拆卸下拐杖柱坐在踏板上作为矮凳休息，本发明属于国际专利分类表中的A45B/7/00领域。

背景技术：

目前，市场上有多种帮助老年人或残疾人行走的拐杖，但还没看到能帮助老年人徒步自助登梯时用的省力拐杖，大多数老年人的腿劲往往力不从心，尤其是患有一些下肢关节退化疾病的老年人，他们在平地上行走尚且可以，要自主徒步登梯就困难重重了，现在楼房的阶梯每步是标准高度，一般为18-23cm之间，而非标准的阶梯高度要达到26cm，这给老年人徒步登梯造成较大困难，大多数老年人下楼容易上楼难，对于住在无电梯设备小高层里的老人每外出一次都得考虑再三，尤其是家住在4层以上的老人更是顾虑重重，有的老人只得长期待在楼上，有调查报告指出：仅在上海一市就有26万幢小高层，近250万老人居住在这样的楼中，经常可以看到一些白发老人伫立在窗口望着楼下的绿地发呆，他们是多么渴望能自由自在地上下楼梯，去享受大自然赋予每个人的权利。

中国专利信息公开了本发明人于2012年7月27日申请的“一种多功能省力拐杖”(ZL201210278968.1)，但在实践中发现其翻下的踏板体量较大，在平地上行走时便成为一种累赘，握柄双向操作也显得多余，而且其构造复杂，制造成本较高。

技术实现要素：

针对原发明这些缺陷本发明作了构造上的重大改进，解决的技术方案是：一种自助登梯省力拐杖，由踏板和拐杖柱构成；

所述的踏板用金属板材冲压制成一块周边带垂直高度为1-3cm之间翻边的圆角状正三角形，该圆角状正三角形其中一条边线是直线、并沿直线两头连着两圆弧延展形成两个宽圆角，另外两条边连线是弧线、并沿此两条弧线收夹成一个窄圆角，所述的宽圆角及窄圆角顶端各垂直焊接着一根管状支脚，各管状支脚底端配有钢垫片和橡胶脚套，这三个管状支脚高度一致在9-12cm之间，其中两根管状支脚置于踏板宽圆角的端头——称其为边支脚，另一根支脚置于踏板窄圆角的端头——称其为单支脚，该单支脚顶端管内用点焊工艺固定着一个圆螺母，在所述圆角状正三角形踏板的中心固定焊接着另一个圆螺母，该圆螺母与单支脚顶端管内的圆螺母同型号，所述圆角状正三角形踏板靠边支脚一侧的正面粘着一片薄橡胶板，该薄橡胶板表面制有防滑饰纹；

所述的拐杖柱由上圆金属管、下圆金属管套接在一起，上圆金属管与下圆金属管径互为紧密的动配合，下圆金属管能够在上圆金属管里滑动，所述的上圆金属管顶端固定安装着一个握柄，在上圆金属管的下段制有一排圆孔，所述的下圆金属管内上端制有一个圆孔，该圆孔内装着一个弹簧销，该弹簧销能手动定位于上圆金属管下段的任一个圆孔中，在上圆金属管下端外表面制有细齿螺纹，该细齿螺纹上安装着一个细齿螺纹套，在所述的细齿螺纹套里装配有一个缺口圆垫圈，该缺口圆垫圈套在下圆金属管外径上，所述的下圆金属管外径下端头内紧固着一个螺杆，该螺杆上装配着锥套式螺母，该锥套式螺母的螺纹制在锥套内壁中段，使螺纹两端具有一小段空隙，所述的螺杆旋转连接在上述的圆螺母中；

所述的螺杆旋转连接在所述单支脚顶端管内的圆螺母中并被锁紧时，本发明作自助登梯省力拐杖使用；当所述的螺杆旋转连接在所述圆角状正三角形踏板中心的另一个圆螺母中并被锁紧时，本发明作平地上行走时的稳步拐杖使用；当旋转所述的螺杆连带着拐杖柱被卸下时，本发明中的踏板作为矮凳使用。

本发明的积极效果是：拐杖柱的两段圆金属管依靠锁紧装置能定位在不同高度，使不同身高的老人能选择适合自己最得力的拐杖高度使用，当本发明作自助登梯省力拐杖使用时，高度在9-12cm之间的踏板是标准阶梯每级高度之一半，老人一手扶杖，一脚踏上半台阶高的踏板，另一脚可从半台阶高的踏板起步踏上同一台阶的另一半高度，使一级台阶分两步登上，每步只需用一半的腿力；当本发明在平地上行走作稳步拐杖使用时，所述拐杖柱被固定支撑在圆角状正三角形踏板的正中心，高度一致的三个支脚形成稳定的支撑结构，就能帮助老人借力稳步行走；所述的拐杖柱被卸下时独立的踏板又可作为矮凳坐下休息，达到本发明具有多功能之目的；本发明比原发明结构简单，制造方便，使用更轻便。

附图说明

下面结合附图和实施例对本发明作进一步说明。

图1是本发明的主视图。

图2是图1的左视图。

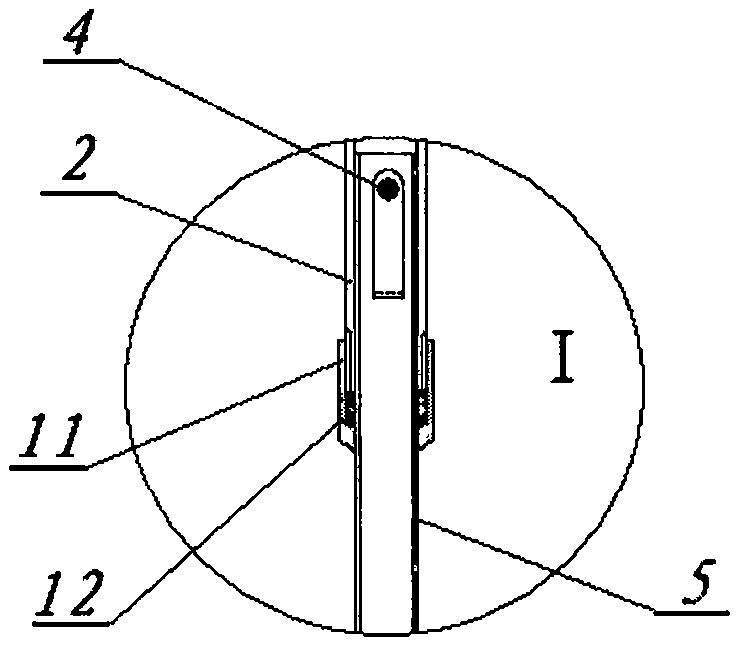

图3是图1中I处局部剖面放大图。

图4是图1中II处局部剖面放大图。

图5是图1中A向放大视图。

图6是图1中B-B向放大视图。

图7是本发明拐杖柱安装于踏板中心作为稳步拐杖使用时的立体图。

图中1、握柄，2、上圆金属管，3、圆孔，4、弹簧销，5、下圆金属管，6、锥套式螺母，7、单支脚，8、边支脚，9、踏板，10、橡胶板，11、细齿螺纹套，12、缺口圆垫圈，13、螺杆，14、焊点，15、中段，16、空隙，17、圆螺母，18、钢垫片。

具体实施方式

在图中，一种自助登梯省力拐杖，由踏板和拐杖柱构成；

所述的踏板(9)用金属板材冲压制成一块周边带垂直高度为1-3cm之间翻边的圆角状正三角形，该圆角状正三角形其中一条边线是直线、并沿此直线两头连着两圆弧延展形成两个宽圆角，另外两条边连线是弧线、并沿此两条弧线收夹成一个窄圆角，所述的宽圆角及窄圆角顶端各垂直焊接着一根管状支脚，各管状支脚底端配有钢垫片(18)和橡胶脚套，这三个管状支脚高度一致在9-12cm之间，其中两根管状支脚置于踏板宽圆角的端头——称其为边支脚(8)，另一根支脚置于踏板窄圆角的端头——称其为单支脚(7)，该单支脚(7)顶端管内用点焊工艺固定着一个圆螺母(17)，在所述圆角状正三角形踏板的中心固定焊接着另一个圆螺母(17)，该圆螺母(17)与单支脚(7)顶端管内的圆螺母(17)同型号，所述圆角状正三角形踏板(9)靠边支脚(8)一侧的正面粘着一片薄橡胶板(10)，该薄橡胶板(10)表面制有防滑饰纹；

所述的拐杖柱由上圆金属管(2)、下圆金属管(5)套接在一起，上圆金属管(2)与下圆金属管(5)径互为紧密的动配合，下圆金属管(5)能够在上圆金属管(2)里滑动，所述的上圆金属管(2)顶端固定安装着一个握柄(1)，在上圆金属管(2)的下段制有一排圆孔(3)，所述的下圆金属管(5)的上端制有一个圆孔，该圆孔内装着一个弹簧销(4)，该弹簧销(4)能手动定位于上圆金属管(2)下段的任一个圆孔(3)中，在上圆金属管(2)下端外表面制有细齿螺纹，该细齿螺纹上安装着一个细齿螺纹套(11)，在所述的细齿螺纹套(11)里装配有一个缺口圆垫圈(12)，该缺口圆垫圈(12)套在下圆金属管(5)外径上，旋紧螺纹套(11)使缺口圆垫圈(12)被挤压，缺口圆垫圈(12)内径缩小便能夹紧下圆金属管(5)外径，使上圆金属管(2)与下圆金属管(5)相对被固定，所述的下圆金属管(5)外径下端头内依靠管壁上的焊点(14)紧固着一个螺杆(13)，该螺杆(13)上装配着锥套式螺母(6)，该锥套式螺母(6)的螺纹制在锥套内壁中段(15)，使螺纹两端具有一小段空隙(16)，所述的螺杆(13)旋转连接在上述的圆螺母(17)中，旋紧锥套式螺母(6)便能使下金属圆管(5)按握柄(1)的使用方位被锁紧；

所述的螺杆(13)旋转连接在所述单支脚(7)顶端管内的圆螺母(17)中并被锁紧时，本发明作自助登梯省力拐杖使用；当所述的螺杆(13)旋转连接在所述圆角状正三角形踏板中心的另一个圆螺母(17)中并被锁紧时，本发明作平地上行走时的稳步拐杖使用；当旋转所述的螺杆(13)连带着拐杖柱被卸下时，本发明踏板(9)作为矮凳使用。

所述的拐杖柱上、下圆金属管(2、5)用横截面是圆形的铝合金钢管制造，或用横截面是圆形的薄壁不锈钢管制造，或用横截面是圆形的表面镀铬或烤漆装饰的普通钢管制造。

所述的单支脚和边支脚(7、8)用横截面是矩形的金属管制成，各管状支脚底端配有矩形的钢垫片和矩形的橡胶脚套。

所述的握柄(1)用工程塑料制造、用木头制造、用铝合金制造、或用不锈钢管制造。
