老人跌倒多功能手杖及其控制方法与流程

本发明属于手杖领域，更具体涉及一种老人跌倒多功能手杖及其控制方法。

背景技术：

现今社会人们生活压力大，儿女往往因为工作原因很少能够陪伴在父母身边，在老人出行过程中手杖作为辅助行走工具出现的频率往往更高。由于身体原因往往一个跌倒都会产生严重后果，因此老人出行家人难免会跟着提心吊胆，生怕出了意外自己又不知道，如果产生无法挽回的后果又会因为没有及时发现到事发现场处理而后悔不已，而作为常伴老人的工具往往会出现在事故现场，因此人们希望作为事故现场的经历者应该起到更多积极作用。

技术实现要素：

本发明的主要目的为提供一种老人跌倒多功能手杖及其控制方法。

为实现上述目的，本发明所采用的技术方案是：

老人跌倒多功能手杖，包括手柄、支撑杆，所述支撑杆上端插入手柄，其特征在于，还包括电源，主板、硬件接口装置、sim卡、震动感应装置、信号收发装置、GPS定位装置、喇叭、话筒、摄像装置、信息存储装置；主板上设有中央处理器，该中央处理器通过主板上的电路分别连接电源、硬件接口装置、震动感应装置、信号收发装置、GPS定位装置、喇叭、话筒、摄像装置；硬件接口装置分别连接所述sim卡和信息存储装置；其中，所述信息存储装置包括内存卡；摄像装置的摄像头设于手柄的外部；手柄上对应硬件接口装置、信号收发装置、GPS定位装置、喇叭、话筒设置有相应的功能孔。具有该种结构的老人跌倒多功能手杖能够实现检测、通话、录像、收听、播放、定位等多种功能，通过这些功能能够更好的把握老人的出行位置，提高老人出行在外的生活质量。

进一步地，硬件接口装置包括充电插口、sim卡插口、内存卡插口等。这样更方便sim卡、内存卡等一些现成的部件与手杖组合到一起实现手杖的功能。

进一步地，还包括电蚊香装置，电蚊香装置通过主板上的电路连接中央处理器。这样主板上的中央处理器能够控制电蚊香装置开启和关闭。

进一步地，手柄上设有键盘装置，键盘装置通过主板上的电路连接中央处理器，键盘装置至少包括电源开关选择键、报警选择键、mp3选择键、电蚊香选择键、收音机选择键、天气播报选择键、音量+选择键、音量-选择键中的一种或多种。这样可以通过键盘装置上的选择按键选择相应的功能。

进一步地，还包括照明装置，照明装置连接于主板，照明装置包括前照灯、下照灯、闪烁灯和开关，所述前照灯、下照灯、闪烁灯和开关均设于手柄上。这样不但能够照射到前方还能兼顾到脚下，还能警示他人防止撞到老人，减少出意外的风险因素。

进一步地，支撑杆为可伸缩杆，支撑杆包括套管、拉杆，套管上设有弹珠孔，拉杆上部连接有弹珠装置，套管套设于拉杆上部，套管下部连接有螺纹锁环。这样可以根据不同的身高调节支撑杆的长度用起来更舒适。

进一步地，支撑杆的下端套设有防滑胶头。这样能够起到防滑的作用。

进一步地，支撑杆下端连接有四脚支撑底座。这样会更平稳起到防摔倒的作用。

进一步地，还包括挂绳扣，挂绳扣连接在支撑杆上。绳扣能够起到方便悬挂的作用。

老人跌倒多功能手杖的控制方法，其特征在于，包括：

获取指定的控制命令，并执行，其中控制命令包括：按照指定的时间间隔向与之绑定的应用发送地理坐标；或者，接收到所述应用发送的位置获取命令时，向所述应用发送地理坐标；

当获取到预设的报警信号时，向与之绑定的应用发送报警信息，并开启录像。

采用上述技术方案后，其有益效果是：在无状况时提供收音机、蚊香、天气播报、手电、定位导航等多种功能，提高老人出行时的生活质量。在老人跌倒后1、能够及时通知监护人，与监护人通话让监护人第一时间了解情况；2、能摄像保留证据，为后续了解现场情况提供支持；3、GPS定位，方便找到老人并及时救助。

附图说明

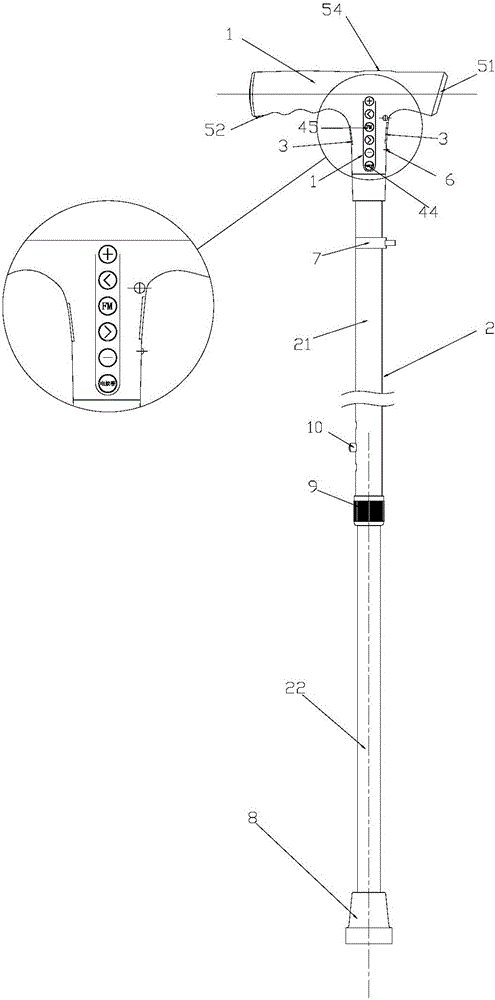

图1是本发明一实施例的结构示意图的主视图；

图2是本发明一实施例的结构示意图的后视图；

图3是本发明一实施例的部分部件连接关系示意图。

本发明目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

具体实施方式

应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

参照图1、图2、图3，提出本发明一实施例的具体实施方式。

老人跌倒多功能手杖，包括手柄1、支撑杆2，支撑杆2上端插入手柄1，还包括设于手柄1的电源、主板、硬件接口装置3、sim卡、震动感应装置、信号收发装置、GPS定位装置、喇叭、话筒、摄像装置、信息存储装置；主板上设有中央处理器，该中央处理器通过主板上的电路分别连接电源、硬件接口装置、震动感应装置、信号收发装置、GPS定位装置、喇叭、话筒、摄像装置；硬件接口装置3分别连接所述sim卡和信息存储装置；其中，所述信息存储装置包括内存卡；摄像装置的摄像头设于手柄1的外部；手柄1上对应硬件接口装置3、信号收发装置、GPS定位装置、喇叭、话筒设置有相应的功能孔。

电源的作用是为手杖各功能提供电能支持；

主板的作用是连接各个装置使各个装置连入主板上的电路，通过中央处理器实现对各个装置传导过来的信号进行处理及发送控制指令；

硬件接口装置3的作用是连接sim卡、储存卡、充电器等外接设备；

sim卡的作用是存储了数字移动电话客户的信息，加密的密钥以及用户的电话簿等内容，可供GSM网络客户身份进行鉴别，并对客户通话时的语音信息进行加密；

震动感应装置的作用是感应所述手杖使用时的震动情况产生信号并将信号导入主板上的中央处理器；

信号收发装置的作用是接收外部传递过来的信号导入中央处理器和将需要发送的信号发送出去；

GPS定位装置的作用是GPS卫星定位手杖的位置；

喇叭的作用是将声音信息外放；

话筒的作用是将声音转化为信息导入中央处理器；

摄像装置的作用是拍摄手杖周围的影像；

信息存储装置的作用是存储信息。

具有该种结构的老人跌倒多功能手杖能够实现检测、通话、录像、收听、播放、定位等多种功能，通过这些功能能够更好的把握老人的出行位置，提高老人出行在外的生活质量。

硬件接口装置3包括充电插口、sim卡插口和/或内存卡插口等。这样更方便sim卡、内存卡等一些现成的部件与手杖组合到一起实现手杖的功能。

老人跌倒多功能手杖还包括电蚊香装置，电蚊香装置通过主板上的电路连接中央处理器。这样主板上的中央处理器能够控制电蚊香装置开启和关闭。

手柄1上设有键盘装置4，键盘装置4通过主板上的电路连接中央处理器，键盘装置4至少包括电源开关选择键41、报警选择键42、mp3选择键43、电蚊香选择键44、收音机选择键45、天气播报选择键、音量+选择键、音量-选择键当中的一种或多种。这样可以通过键盘装置4上的选择按键选择相应的功能。

老人跌倒多功能手杖还包括照明装置，照明装置连接于主板，照明装置包括前照灯51、下照灯52、闪烁灯53和开关54，所述前照灯51、下照灯52、闪烁灯53和开关54均设于手柄1上。这样不但能够照射到前方还能兼顾到脚下，还能警示他人防止撞到老人，减少出意外的风险因素。

支撑杆2有时是可伸缩杆，包括套管21、拉杆22，套管21上设有弹珠孔，拉杆22上部连接有弹珠装置10，套管21套设于拉杆22上部，套管21下部连接有螺纹锁环9。这样可以根据不同的身高调节支撑杆2的长度用起来更舒适。

支撑杆2有时下端套设有防滑胶头8。这样能够起到防滑的作用。

支撑杆2有时下端连接有四脚支撑底座。这样支撑更稳。

老人跌倒多功能手杖有时还包括挂绳扣7，挂绳扣7连接在支撑杆2上。绳扣能够起到方便悬挂的作用。

所述老人跌倒多功能手杖的控制方法，具体步骤如下：

S1、获取指定的控制命令，并执行，其中控制命令包括按照指定的时间间隔向与之绑定的应用发送地理坐标；或者，接收到所述应用发送的位置获取命令时，向所述应用发送地理坐标；

S2、当获取到预设的报警信号时，向与之绑定的应用发送报警信息，并开启录像。

如上述步骤S1所述，在无状况时，根据预设，定时向与手杖绑定app软件发送位置信息，通过主动控制实现手杖的收音机、蚊香、天气播报、手电、定位导航等多种功能，提高老人出行时的生活质量。或者监护人通过绑定的app软件操控手杖发送地理坐标信息到app软件。

如上述步骤S2所述，当老人摔倒或不小心手杖跌落时，达到预设的报警条件，手杖启用紧急模式，自动进行如下操作：1、发送位置信息到app账号；2、拨打紧急联系人电话；3、开启摄影装置录制周边情况，摄影产生数据存入存储卡；4、实时发送位置信息；5、暂停其他非必要功能使用。

在使用之前，要预先做好调试操作，1：调整支撑杆2使手杖达到合适长度；2：装入sim手机卡、存储卡并开机，可做适当充电；3：在智能手机上下载、安装对应本手杖的app软件，按照指示注册账号绑定手杖，注册账号后，设置SOS号码、通话白名单、SOS密码等参数后，可以正常使用；

在老人携带手杖出门时，手杖触地或人走路被震动感应装置感应到将信号传入中央处理器，如判断是处于运动状态无异常，根据事先设定，定时传送位置信息到绑定的app账号；也可以通过app实时定位手杖位置；当停下休息时，手杖无振动并达到事先设定的时间后手杖自动进入休眠状态；当有需要时，按下手杖上的mp3选择键43、电蚊香选择键44、收音机选择键45、天气播报选择键等功能键开启相应功能；当光线较暗时开启手电按钮照亮前方和脚下，如条件更恶略，将手电按钮推到终档位置开启警示闪烁灯53；当需要打电话给紧急联系人时长按报警选择键42拨打或关闭紧急联系人电话；当老人摔倒或手杖意外坠地，震动感应装置感应到震动信号并将信号传输到中央处理器，中央处理器对信号分析判断为危险状态后开启紧急模式；如果是意外掉落，通过电源按钮关闭紧急模式。所述紧急模式自动进行如下操作：1、发送位置信息到app账号；2、拨打紧急联系人电话；3、开启摄影装置录制周边情况，摄影产生数据存入存储卡；4、实时发送位置信息；5、暂停其他非必要功能使用。

可以通过数据线直接连接或通过读卡器读取存储卡内信息查看摄影内容。

在无状况时提供收音机、蚊香、天气播报、手电、定位导航等多种功能，提高老人出行时的生活质量。在老人跌倒后1、能够及时通知监护人，与监护人通话让监护人第一时间了解情况；2、能摄像保留证据，为后续了解现场情况提供支持；3、GPS定位，方便找到老人并及时救助。

支撑杆2有时下端连接有四脚支撑底座。这样会更平稳起到防摔倒的作用。

工作原理：正常使用时，键盘装置4上的选择键为各个功能的开关54，当选择键按下时相应功能的电路闭合，相应的功能实现。键盘装置4中没有摄像功能选择键，正常情况下无法进行拍摄。当老人摔倒或手杖跌落时，手杖会剧烈震动，震动感应装置会感应到并将感应到的振动情况转化成信号发送到中央处理器，中央处理器对信号进行分析，信号符合意外条件，启动应急模式，中央处理器发送指令。中央处理器控制拨打事先设置好的紧急联系人电话；同时，控制摄像装置开启，拍摄手杖周围的情况10分钟，并转化成信号储存到储存卡中；同时，控制GPS定位装置获得位置信息，并通过信号收发装置发送位置信息到紧急联系人的app处，实时确定手杖位置；同时，控制紧急关闭电子蚊香、收音机、mp3等非必要功能以保证摄像的进行。如果是手杖跌落，使用者可以通过关闭电源开关54关闭应急模式，重启后继续正常使用。

采用上述技术方案后，其有益效果是：不但平时使用者可以应用其多样的功能消磨时间、方便自身以提高生活质量，在使用者摔倒时还能够及时通知家人、GPS定位、拍摄四周保留证据，提高摔倒者被救助几率，为使用者提供全方位的帮助。

以上所述仅为本发明的优选实施例，并非因此限制本发明的专利范围，凡是利用本发明说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本发明的专利保护范围内。
