一种带照明功能的文冠果木质手杖的制作方法

本实用新型涉及手杖领域，尤其是涉及了一种带照明功能的文冠果木质手杖。

背景技术：

文冠果作为我国特有的经济木本油料树种，它的种子含油率为30.4％～47％，种仁含油量高达66.39％，油黄色而透明，食用味美，油中所含亚油酸是中药益寿宁的主要成份，具有极好降血压作用，食用文冠果油可有效预防高血压、高血脂、血管硬化等病症。此外，文冠果种仁除可加工食用油外，还可制作高级润滑油、高级油漆、增塑剂、化妆品等工业原料。而且由于文冠果适应性强，耐干旱、贫瘠、抗风沙，在草沙地、撂荒地、多石的山区、黄土丘陵和沟壑等处、甚至在崖畔上都能正常生长发育，所以发展前景很可观。而文冠果除了种子含油率高之外，它的木材坚实致密，纹理美，是制作家具及器具的好材料，同时具有祛风除湿，消肿止痛，对风湿热痹效果更佳的效果。目前对于文冠果木材的利用明显不足，而且由于文冠果木材的独特功效，特别适合老年人使用。

技术实现要素：

本实用新型针对现有技术中不存在文冠果木质手杖的问题，提供了一种带照明功能的文冠果木质手杖。

为了解决上述技术问题，本实用新型通过下述技术方案得以解决：

一种带照明功能的文冠果木质手杖，包括把手和杖杆，其中杖杆和把手都由文冠果木材制成，杖杆位于把手下端，把手在与杖杆相连处设有凹槽，把手与杖杆通过表面有着防滑涂层的T型套筒连接；把手内部为空腔结构，在其中依次设有LED灯、锂离子电池、开关和充电装置，其中LED灯与开关相连，开关与锂离子电池相连，充电装置与锂离子电池相连，把手和杖杆采用表面有着防滑涂层的T型套筒连接，较之传统榫卯连接，起到了保护把手内部的照明装置，且防滑层的设计可避免老人因握力下降，导致手杖和手之间的摩擦力不足的问题。

作为优选，杖杆包括直形套筒、上杆和下杆，上杆和下杆上相互连接的端部均设有外螺纹且均插入直形套筒内与直形套筒螺纹连接，这样的设计使杖杆可拆卸，达到便于携带、运输、节约空间的目的。

作为优选，所述的杖杆底部设有防滑垫，可增大手杖与地面的摩擦力，提高老年人使用的安全性。

作为优选，所述的杖杆下端可连接有两个或两个以上的支脚，支脚下端底部设有防滑垫，保证手杖的稳定性，三个或三个以上的支脚底端还可构成一个面，使手杖可以立在地面上。

本实用新型由于采用了以上技术方案，具有显著的技术效果：制作简单，功能良好，价格便宜，杖杆分为两部分和采用套筒可拆卸连接方式，有着方便携带，节省空间的优点，杖杆和把手之间采用T型套筒的连接方式，可有效保护把手内部的照明装置，还可拆卸，防滑涂层的设计，充分考虑到老人因为握力小，手杖摩擦力会减小的因素，把手和杖杆用文冠果木制作，自然环保，表面红棕色或黄褐色，横断面红棕色，有同心性环纹，纵剖面有细皱纹，美观大方，质地坚实，色泽匀称，还有着祛风除湿，消肿止痛，对风湿热痹效果更佳，很适合老年人使用，LED灯节能环保，使用寿命长，锂离子电池解决了使用时间短、需要经常充电的问题。

附图说明

图1是本实用新型的结构示意图。

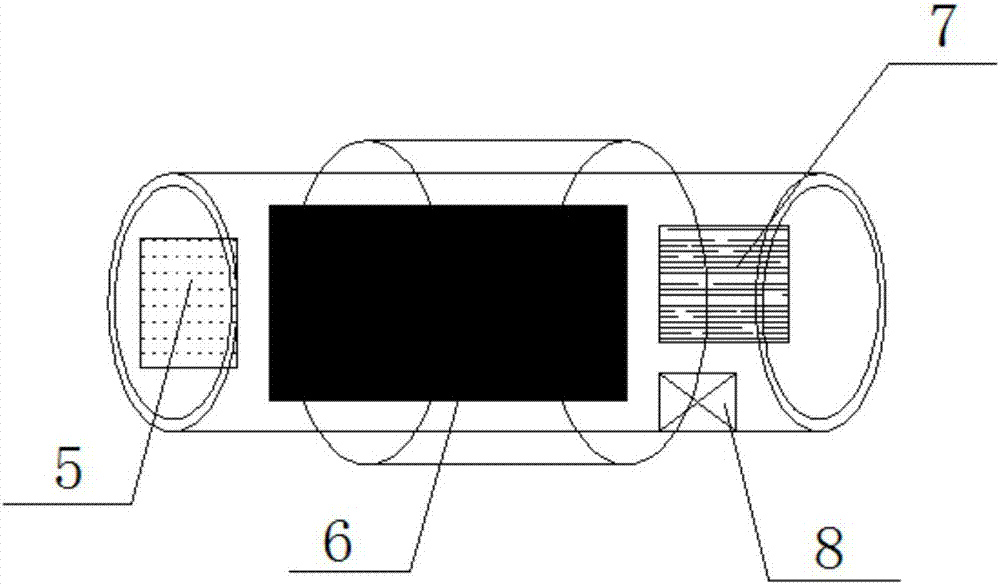

图2是本实用新型的把手的局部放大图。

附图中各数字标号所指代的部位名称如下：1—把手、2—杖杆、3—T型套筒、4—直形套筒、5—LED灯、6—锂离子电池、7—充电装置、8—开关。

具体实施方式

下面结合附图与实施例对本实用新型作进一步详细描述。

实施例1

一种带照明功能的文冠果木质手杖，如图1和图2所示，包括杖杆1和把手2，所述的杖杆1和把手2都由文冠果木材制成，杖杆1位于把手2下端，把手2在与杖杆1相连处设有凹槽，把手与杖杆2和把手1通过表面有着防滑涂层的T型套筒3连接；把手2内部为空腔结构，在其中依次设有LED灯5、锂离子电池6、开关7和充电装置8，其中LED灯5与开关8相连，开关8与锂离子电池6相连，充电装置7与锂离子电池相连，因此，该手杖可在夜间进行照明。此设计制作简单，功能良好，价格便宜，杖杆分为两部分和采用套筒可拆卸连接方式，有着方便携带、运输，节省空间的优点，杖杆1和把手2之间采用T型套筒的连接方式，杖杆1底部设有防滑垫，可增大手杖与地面的摩擦力，提高老年人使用时的安全性，可有效保护把手2内部的照明装置，防滑涂层的设计，充分考虑到老人因为握力小，手杖摩擦力会减小的因素，杖杆1分为两部分，用直形套筒4螺纹连接，把手1和杖杆2用文冠果木制作，自然环保，表面红棕色或黄褐色，横断面红棕色，有同心性环纹，纵剖面有细皱纹，美观大方，质地坚实，色泽匀称，还有着祛风除湿，消肿止痛，对风湿热痹效果更佳，很适合老年人使用，LED灯节能环保，使用寿命长，锂离子电池解决了使用时间短、需要经常充电的问题。

实施例2

一种带照明功能的文冠果木质手杖，在实施例1的基础上，杖杆1下端设置有三个长度相等的支脚，支脚底部设有防滑垫，且三个支脚各自之间呈90度，这样的设计可使手杖随时停放，满足老年人的需求，还可增加稳定性，停放时上边还可挂一些小东西，功能多样。

总之，以上所述仅为本实用新型的较佳实施例，凡依本实用新型申请专利范围所作的均等变化与修饰，皆应属本实用新型专利的涵盖范围。
