智能音乐、定位水杯的制作方法

本发明涉及饮水用具领域，并且更为具体地，涉及一种智能音乐、定位水杯。

背景技术：

众多旅行爱好者外出旅行时一般都会携带各种各样的工具，工具越多旅行爱好者的负责越重；由于大部分工具的功能单一，因此需要携带的工具数量较多，比如现有的水杯结构过于简单，只具有简单的盛放液体功能。如果能对现有的水杯进行改进，增加其它的功能，则能减少其它工具的携带，从而能有效缓解旅行者的行李负担，让旅行者轻装出行，提高旅行的舒服度。

技术实现要素：

为达到上述目的，本发明提供一种智能音乐、定位水杯，所述智能音乐、定位水杯，包括水杯本体和水杯盖，所述水杯本体和水杯盖均为圆柱状，其特征在于：在所述水杯本体的上部外侧壁上，设置有一显示装置；所述水杯本体包括水杯底座和盛水腔，所述水杯底座包括检测模块、加热模块、控制模块、电源模块、定位模块和按钮；所述水杯盖上包括音乐模块、太阳能模块；所述检测模块，设置于水杯底座的上部，并且其顶部与水杯底座的上表面平齐，用于对盛水腔内水的温度进行检测； 2 所述加热模块，设置于水杯底座的上表面，其用于对盛水腔内的水进行加热；所述控制模块，设置于水杯底座的中部一侧，用于接收检测传来的温度信号，并显示在所述显示装置上；所述定位模块，设置于水杯底座与所述控制模块相对的另一侧，用于发出定位信号对水杯的位置进行定位；所述电源模块，设置于水杯底座的底部中央位置，用于给检测模块，加热模块、控制模块和定位模块供电；所述按钮，设置于水杯底座的外表面，用于控制加热模块的启动与停止。

所述音乐模块包括线路板、扬声器、内存模块和控制模块，所述线路板设置于水杯盖内，所述扬声器设置于水杯盖的侧壁，所述内存模块包括内存卡槽和内存卡，所述内存卡槽设置于水杯盖的圆柱状侧面上，所述控制模块设置于水杯盖的圆柱状顶面，包括播放键，前进键和后退键。所述太阳能模块覆盖在水杯盖的顶端面上，用于将光能转化为电能，并储存在位于水杯盖的蓄电池中。在上述某些实现方式中，所述定位模块为包括 GPS 定位器和通信模块，所述通信模块用于在定位模块启动后将所述旅行水杯的定位信号持续向外发送。在上述某些实现方式中，所述控制模块包括通信模块，用于将水杯内水的温度发送到移动终端。 3 在上述某些实现方式中，所述电源模块包括固定电源和可拆卸电源，所述固定电源设置于水杯底座的下部一侧；所述可拆卸电源设置在水杯底座下部的中央位置的凹槽中，并通过电源盖将其固定。在上述某些实现方式中，所述显示装置为显示屏。在上述某些实现方式中，所述检测模块为传感器。通过将音乐模块嵌入到水杯盖中，使水杯增加了播放音乐的功能，增加了旅行过程中的乐趣，同时可以使旅行者少带单独的音乐播放器，简少了旅行行李；通过在水杯盖的顶部设置太阳能模块，使其可以通过将光能转化为电能而为音乐模块供电，使旅行者在旅途过程中少带移动充电器，简化了旅行行李；通过在水杯底座座中设置定位装置，在旅行者由于疏忽大意将水杯放置在某休息处等临时落脚地而离开后，旅行者在想起后可以快速定位水杯的位置并将其找回；也可以防止小孩子故意将水杯藏起时水杯的丢失问题，便于家长及时找到水杯；同时其检测和加热模块可以检控水杯中水的温度，并在温度较低时对水进行加热，避免喝凉水对身体造成不适。

附图说明

为了更清楚地说明本发明实施例的技术方案，下面将对本发明实施例中所需要使用的附图作简单地介绍，显而易见地，下面所描述的附图仅仅是本发明的一些实施例，对于本领域普 4 通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图；

图 1 是本发明智能音乐、定位水杯的立体图；

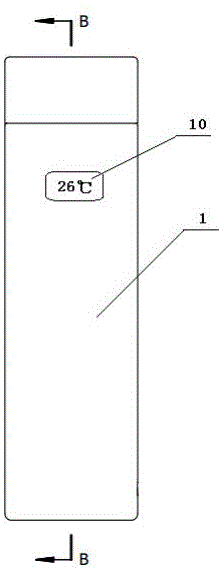

图 2 是本发明智能音乐、定位水杯的主视图；

图 3 是本发明智能音乐、定位水杯的一个剖视图；

图 4 是本发明智能音乐、定位水杯的俯视图；

图 5 是本发明智能音乐、定位水杯的另一剖视图；

图中 1-5 中的相应图号的含义： 1—水杯 2—水杯底座 3—盛水腔 4—检测模块 5—控制模块 6—可拆卸电池 7—电池盖 8—定位模块 9—按钮 10-显示装置 12-水杯本体 13-水杯盖 14-播放键 15-快进键 16-后退键 17-线路板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明的一部分实施例，而不是全部实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所获得的所有其它实施例，都应属于本发明保护的范围。在本发明实施例中，当描述到特定部件与其它部件相连时，该特定部件可以与所述其它部件直接连接而不具有居间部件、也可以不与所述其它部件直接连接而具有居间部件； 5 如图 1-5 所示，本发明的智能音乐、定位水杯 1，包括水杯本体和水杯盖，为了能使旅行者或饮水者在喝水前知道水杯内水的温度，在所述水杯本体的上部外侧壁上设置有一显示装置，使其可以动态显示水杯内水的温度，从而使旅行者或饮水者可以根据具体需要选择合适温度的水饮用，防止水温太高而烫伤旅行者或饮水者，也可以防止水温太低而不适合饮用；所述水杯本体包括水杯底座 2 和盛水腔 3，所述水杯底座包括检测模块 4、加热模块、控制模块 5、电源模块、定位模块 8 和按钮 9；通过上述各种功能模块的组合，使智能音乐、定位水杯具有更丰富的功能，更好的满足旅行者或饮水者对水杯功能的需求。一种智能音乐、定位水杯，包括水杯本体 12 和水杯盖 13，为了能使旅行者或饮水者在喝水前知道水杯内水的温度，在所述水杯本体的上部外侧壁上设置有一显示装置，使其可以动态显示水杯内水的温度，从而使旅行者或饮水者可以根据具体需要选择合适温度的水饮用，防止水温太高而烫伤旅行者或饮水者，也可以防止水温太低而不适合饮用；所述水杯本体 12 和水杯盖 13 均为圆柱状，在所述水杯本体 12 的上部外侧壁上，设置有一显示装置；所述水杯本体 12 包括水杯底座 2 和盛水腔 3，所述水杯底座 2 包括检测模块 4、加热模块、控制模块 5、电源模块、定位模块 8 和按钮 9；所述水杯盖上包括音乐模块、太阳能模块；如图 3、5 所示，所述检测模块设置于水杯底座的上部，并且其顶部与水杯底座的上表面平齐，用于对盛水腔内水的温度进行检 6 测；所述加热模块，设置于水杯底座的上表面，其用于对盛水腔内的水进行加热；所述控制模块，设置于水杯底座的中部一侧，用于接收检测传来的温度信号，并显示在所述显示装置上；所述定位模块，设置于水杯底座与所述控制模块相对的另一侧，用于发出定位信号对水杯的位置进行定位；所述电源模块，设置于水杯底座的底部中央位置，用于给检测模块，加热模块、控制模块和定位模块供电；所述按钮，设置于水杯底座的外表面，用于控制加热模块的启动与停止；为了防止误操作，所述按钮的外端面稍低于水杯底座的外侧面。应理解，检测模块动态检测水杯内水的温度，并将温度信号发送给控制模块，而控制模块将其动态显示在水杯本体上部外侧壁上的显示装置上，让饮用者随时了解杯内水的温度；而当温度过低时，饮用者则会选择按动位于水杯底座外侧壁上的按扭，控制模块在接收到按钮信号后，会启动加热模块（图中未示出）开始工作，加热到合适的温度后，饮用者再次按动按钮，控制模块则会控制加热模块停止工作，从而节省电量。通过上述方便的调节杯内水的温度，使饮用者无论是在野外旅行还是长途旅行中，均可以喝到合适温度的水，避免野外旅行还是长途旅行中，杯内不温太低而不合适饮用，提高了水杯的合适性和舒适度。如图 5 所示，所述音乐模块包括线路板 17、扬声器、内存模块和控制模块，所述线路板 17 设置于水杯盖内，所述扬声器设置于水杯盖的侧壁，所述内存模块包括内存卡槽 11 和内存卡（图中未示 7 出），所述内存卡槽 11 设置于水杯盖 13 的圆柱状侧面上，所述控制模块设置于水杯盖的圆柱状顶面，包括播放键 14，快进键 15 和后退键 16。所述太阳能模块覆盖在水杯盖的顶端面上，用于将光能转化为电能，并储存在位于水杯盖的蓄电池中。应理解，通过控制模块上的各种键组合，来控制位于内存卡槽 11 中的内存卡上的乐曲的播放及顺序；太阳能模块通过将光能转化为电能储存在蓄电池中，为音乐模块提供能量；通过将音乐模块集成在水杯盖中，使旅行者可能少带一个单独的音乐播放器；而且由于其自身带有太阳能充电装置，又可以使旅行者不必携带相应的移动充电器，减少了旅行行李，提高旅行的舒适度和便利性。可选地，在上述某些实现方式中，所述定位模块为包括 GPS 定位器和通信模块，所述通信模块用于在定位模块启动后将所述旅行水杯的定位信号持续向外发送。应理解，在野外旅行时，有时会不慎将水杯放在某处而遗忘，待口渴想喝水时却找不到水杯，造成很大的麻烦；为此本发明的智能音乐、定位水杯中内置有定位模块，所述定位模块由 GPS 定位器和通信模块组成，通信模块用于在定位模块启动后将所述旅行水杯的定位信号持续向外发送，便于旅行者通过手机等移动终端准确快速水杯的位置，从而快速找回相应的水杯，及时补水，避免身体缺水而造成问题。同时此智能音乐、定位水杯可特别适用于儿童使用，由于儿童可能会因淘气将水杯藏起，而在其想喝水时家长找 8 不到其专用水杯，使用其水杯后，家长只要通过移动终端，便可快速定位水杯并取出为儿童喂水，为儿童家长排忧解难。可选地，在上述某些实现方式中，所述控制模块包括通信模块，用于将水杯内水的温度发送到移动终端。所述移动终端包括不限于手机、平板电脑、腕带手表等可穿戴式电子设备。可选地，在上述某些实现方式中，所述电源模块包括固定电源和可拆卸电源，所述固定电源设置于水杯底座的下部一侧；所述可拆卸电源 6 设置在水杯底座下部的中央位置的凹槽中，并通过电源盖 7 将其固定。为了提高水杯使用的便利性，将电源模块设计成包括固定电源和可拆卸电源两部；在供电方便的场所，其固定电源可通过一充电接口（图中未示出）与一电源适配器相连接，为其进行充电，所述电源适配器可为交直流变压降压器。而在野外旅行或长途旅行中，由于充电不方便，在不杯电源电量不足时，可通过更换可拆卸电池而快速补充电量，从而使智能音乐、定位水杯正常工作。在日常使用中，使用者可通过移动终端预先设定饮水时间、水温等信息，发送给控制模块，控制模块将根据用户的设定在指定时间加热水杯至指定的温度。可选地，在上述某些实现方式中，所述显示装置 10 为显示屏，显示屏为密封防水设计。可选地，在上述某些实现方式中，所述检测模块为传感器。 9 应理解，所述电源模块分别通过各自相应的电路（图中未示出），给检测模块、加热模块、控制模块、电源模块和定位模块等其它一切需电的部件进行供电，从而使智能音乐、定位水杯正常工作。以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应所述以权利要求的保护范围为准。
