一种多功能手机套的制作方法与工艺

本实用新型涉及手机配件领域，特别涉及一种多功能手机套。

背景技术：
现有技术中，手机套多采用硅胶，布料，硬塑，皮革等制成，主要是对手机起到保护作用，以防硬物在手机屏幕或机身上留下划痕，意外掉落时保护手机，防止摔坏，作用较单一，满足不了人们的使用要求。

技术实现要素：

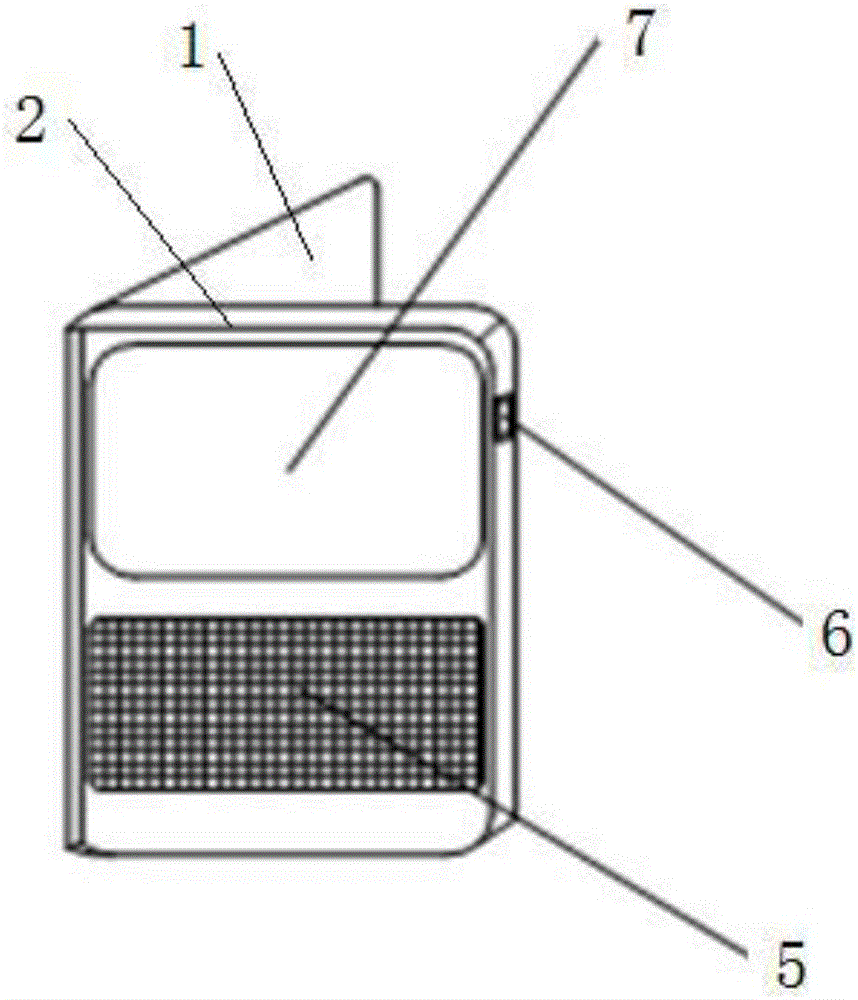

本实用新型所要解决的技术问题是提供一种多功能手机套，具有多种功能满足人们日常生活以及在使用手机过程中的基本需要。为实现上述目的，本实用新型提供以下的技术方案：一种多功能手机套，包括铰链连接的手机壳体和手机盖板，所述手机盖板的内侧设有荧光板，荧光板的顶部设有擦拭杆，手机盖板的外侧设有太阳能电池板，手机盖板的侧边部设有与太阳能电池板相连接的充电插口，太阳能电池板设置有手机盖板的下方，所述手机盖板外侧的上方设有镜面，镜面上沿设有铰链连接的镜盖，所述手机壳体内设置有保护装置，所述保护装置包括边缘框和缓冲防震垫，所述缓冲防震垫设置在边缘框的四个角上,所述缓冲防震垫内设置有防护装置，所述防护装置以中心丝网为核心结构，所述中心丝网的两侧设置有金属箔膜，所述金属箔膜的外侧设置有防护膜，所述防护膜的外侧设置有胶质层。优选的，所述手机壳体和手机盖板铰链连接处的一端设有旋钮。优选的，所述手机壳体和手机盖板铰链连接的转动轴为透明材料制成，内置有温度计。优选的，所述手机壳体的被面设有夹层。采用以上技术方案的有益效果是：本实用新型结构的手机套，手机壳体和手机盖板铰链连接，将手机本体安装在手机壳体内，对手机起到保护的作用；手机壳盖上设有荧光板，当用户在打电话的时候需要记重要的电话或其他信息的时候，可以用手或手写笔直接写字，轻松方便，下次需要写的时候只需要推动荧光板上面的擦拭杆就可以清除上次写的内容；手机套上设有太阳能电池板，可以在手机没有电的情况下通过充电插口起应急充电；手机套上面还设有镜面，方便用户整理仪表，保持最好的形象；手机壳体和手机盖板铰链连接处的一端设有旋钮，手机壳体和手机盖板铰接的机构，使得手机壳盖可以作为手机的手机支架，手机壳盖可以自由旋转，通过固定旋钮固定，方便放置手机在最适合角度；手机壳体和手机盖板铰链连接的转动轴为透明材料制成，内置有温度计，方便查看温度，手机壳体的被面设有夹层，方便收纳一些名片、票据、单据等物品，防止丢失。附图说明图1是本实用新型多功能手机套的内部结构示意图；图2是图1所示手机盖板外侧的结构示意图；图3是图2所示镜面的结构示意图；图4是图1所示手机壳体背面的结构示意图；图5是图1所示手机壳体和手机盖板铰接处的结构示意图。图6为保护装置的结构示意图；图7为防护装置的结构示意图；其中，1--手机壳体、2--手机盖板、3--荧光板、4--擦拭杆、5--太阳能电池板、6--充电插口、7--镜面、8--镜盖、9--夹层、10--旋钮、11--温度计、12-保护装置、13-边缘框、14-缓冲防震垫、15-防护装置、16-中心丝网、17-金属箔膜、18-防护膜、19-胶质层。具体实施方式下面结合附图详细说明本实用新型的优选实施方式。如图1所示，该手机套，包括铰链连接的手机壳体1和手机盖板2，所述手机盖板2的内侧设有荧光板3，荧光板3的顶部设有擦拭杆4，手机壳体1和手机盖板2铰链连接，将手机本体安装在手机壳体1内，对手机起到保护的作用；手机壳盖上设有荧光板3，当用户在打电话的时候需要记重要的电话或其他信息的时候，可以用手或手写笔直接写字，轻松方便，下次需要写的时候只需要推动荧光板3上面的擦拭杆4就可以清除上次写的内容。如图2和图3所示，手机盖板2的外侧设有太阳能电池板5，手机盖板2的侧边部设有与太阳能电池板5相连接的充电插口6，太阳能电池板5设置有手机盖板2的下方，手机盖板2外侧的上方设有镜面7，镜面7上沿设有铰链连接的镜盖8，手机套上设有太阳能电池板5，可以在手机没有电的情况下通过充电插口6起应急充电；手机套上面还设有镜面7，方便用户整理仪表，保持最好的形象；镜面7外设有铰链连接的镜盖8，保护镜面7不背外物划伤。如图4所示，手机壳体1的被面设有夹层9，方便收纳一些名片、票据、单据等物品，防止丢失，如图5所示，手机壳体1和手机盖板2铰链连接处的一端设有旋钮10，手机壳体1和手机盖板2铰链连接的转动轴为透明材料制成，内置有温度计11，手机壳体1和手机盖板2铰链连接处的一端设有旋钮10，手机壳体1和手机盖板2铰接的机构，使得手机壳盖可以作为手机的手机支架，手机壳盖可以自由旋转，通过固定旋钮10固定，方便放置手机在最适合角度；手机壳体1和手机盖板2铰链连接的转动轴为透明材料制成，内置有温度计11，方便查看温度。如图6和图7所示，手机壳体1内设置有保护装置12，所述保护装置12包括边缘框13和缓冲防震垫14，所述缓冲防震垫14设置在边缘框13的四个角上，可以在防水的同时当手机的四个角受到撞击之后,缓冲防震垫14发生形变,从而能够吸收能量,起到缓冲作用，所述缓冲防震垫14内设置有防护装置15，所述防护装置15以中心丝网16为核心结构，所述中心丝网16的两侧设置有金属箔膜17，所述金属箔膜17的外侧设置有防护膜18，所述防护膜18的外侧设置有胶质层19。以上所述的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
