一种智能手杖的制作方法

本实用新型属于生活用品手杖技术领域，具体涉及一种智能手杖。

背景技术：

手杖不仅可以帮助老年人或者残疾人等弱势群体进行独立行走，有时候手杖还可以起到防身的功能；随着现代社会的高速发展，人们的生活水平也越来越高，科技的进步促就了手杖的快速发展，但尽管如此，目前市面上的手杖还是存在着功能单一的缺点。因此，有必要设计一种具备多种功能的智能手杖。

技术实现要素：

本实用新型解决的技术问题是提供了一种同时具有音乐播放、照明、报警和定位功能的智能手杖。

本实用新型为解决上述技术问题采用如下技术方案，一种智能手杖，其特征在于：手杖本体的顶端与手柄固定连接，手杖本体的底端经减震块与防滑足固定连接，其中手杖本体上设有报警器按钮、LED灯、控制开关、单片机控制器、语音模块、音乐播放器、报警器、定位仪、蓄电池、USB接口和光敏传感器，蓄电池经控制开关与单片机控制器电性连接，光敏传感器、语音模块和报警器按钮通过线路与单片机控制器的输入接口电性连接，定位仪、音乐播放器、报警器和LED灯通过线路与单片机控制器的输出接口电性连接。

本实用新型与现有技术相比具有以下有益效果：（1）结构较简单，智能化程度较高；（2）使用过程简单，实用性较强。

附图说明

图1是本实用新型的结构示意图；

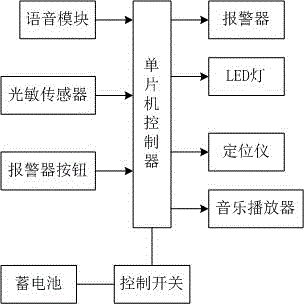

图2是本实用新型的线路模块图。

图中：1、手柄，2、手杖本体，201、报警器按钮，202、LED灯，203、控制开关，204、单片机控制器，205、语音模块，206、音乐播放器，207、报警器，208、定位仪，209、蓄电池，210、USB接口，211、光敏传感器，3、减震块，4、防滑足。

具体实施方式

结合附图详细描述本实用新型的具体内容。一种智能手杖，手杖本体2的顶端与手柄1固定连接，手杖本体2的底端经减震块3与防滑足4固定连接，其中手杖本体2上设有报警器按钮201、LED灯202、控制开关203、单片机控制器204、语音模块205、音乐播放器206、报警器207、定位仪208、蓄电池209、USB接口210和光敏传感器211，蓄电池209经控制开关203与单片机控制器204电性连接，光敏传感器211、语音模块205和报警器按钮201通过线路与单片机控制器204的输入接口电性连接，定位仪208、音乐播放器206、报警器207和LED灯202通过线路与单片机控制器204的输出接口电性连接。

本实用新型的工作原理为：该智能手杖通过USB接口实现音乐播放器的扩展和对蓄电池的充电功能，在蓄电池有电的情况下，人扶着手杖行走，通过控制开关启动智能手杖内部系统，定位仪开始自动记录位置信息，并可以将该信息无线传给事先接通的手机或者其他设备；当周围光线较弱时，光敏传感器测得光线信息，将该信号传给单片机控制器，单片机控制器控制LED灯开启，实现照明的功能；当想听音乐时，可以语音发出“请播放音乐”的指令，此时语音模块接收到语音信号，通过单片机控制器的控制，音乐播放器开始随机播放已存入的音乐；当遇到危险时，可以按下报警器按钮，报警器会发出报警声，以此来警醒坏人。

以上显示和描述了本实用新型的基本原理，主要特征和优点，在不脱离本实用新型精神和范围的前提下，本实用新型还有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围。
