一种庭院伞升降柄装置的制作方法

本实用新型涉及庭院伞设备技术领域，具体为一种庭院伞升降柄装置。

背景技术：

庭院伞又称之为侧边伞，主要用于遮防太阳光直接照射的大型遮阳伞。设计之初主要是给贵族庭院遮阳使用，所有才因此得名，随着简约式生活方式的不断推广及商业休闲业的发展，庭院伞已经广泛的应用于我们的生活中，美观的造型，有效的防晒遮阳效果，廉价的户外商业广告用途更有利于他的不断推广。适用范围各种休闲场所、咖啡厅、别墅花园、露台、茶坐、草坪、户外、沙滩、酒吧街、商业街、门卫物业、湖边钓鱼、朋友聚会烧烤，最好的遮阳、旅游用品、它是您休闲遮阳的理想之选，也能为您飘亮的房子成为一道靓丽的风景线，随着社会的发展，越来越多的场合都会使用到庭院伞，但是庭院伞在安装好之后，高度很难调节，对于不同的场合的需求不同，庭院伞就需要进行高度的改变，手动进行这一操作十分的繁琐，因此设计了一种庭院伞升降柄装置。

技术实现要素：

针对以上问题，本实用新型提供了一种庭院伞升降柄装置，能很好的完成对于庭院伞伞柄的升降工作，使得庭院伞的伞柄能更加灵活的上下移动，适应于不同的场合，提高了庭院伞的实用性，值得推广。

为实现上述目的，本实用新型提供如下技术方案：一种庭院伞升降柄装置，包括机座与驱动电机，所述驱动电机设置在机座内，所述驱动电机设置有两个，所述机座连接有套筒，所述套筒底端设置有驱动齿轮，所述驱动齿轮连接在驱动电机上，所述套筒内设置有滑动轨，所述套筒内套有伞柄，所述滑动轨与伞柄相连接，所述伞柄下端设置有纹路，所述纹路与驱动齿轮相齿合，所述伞柄通过弹簧连接在套筒底端，所述弹簧两端设置在弹簧座上，所述伞柄上设置有刻度标尺，所述伞柄上端设置有太阳能光伏板，所述套筒上端设置有橡胶套。

作为本实用新型一种优选的技术方案，所述机座下端设置有加重水箱， 所述加重水箱上设置有加水口，所述加水口上设置有橡胶塞。

作为本实用新型一种优选的技术方案，所述机座两端设置有支架，所述支架下端设置有地桩。

作为本实用新型一种优选的技术方案，所述太阳能光伏板外侧设置有透明防护罩。

作为本实用新型一种优选的技术方案，所述刻度标尺包括标尺主体，所述标尺主体上设置有刻度条，所述标尺主体下端设置有限位块，所述标尺主体上设置有荧光点。

与现有技术相比，本实用新型的有益效果是：

本实用新型通过驱动电机转动，带动驱动齿轮转动，驱动齿轮和齿合的纹路配合使得伞柄完成升降，通过弹簧保证了伞柄与驱动齿轮的紧密贴合，利用刻度标尺显示出升降的高度，整个装置结构紧凑，设计原理简单，具有很好的使用价值，能很好的完成对于庭院伞伞柄的升降工作，使得庭院伞的伞柄能更加灵活的上下移动，适应于不同的场合，提高了庭院伞的实用性，值得推广。

附图说明

图1为本实用新型结构示意图；

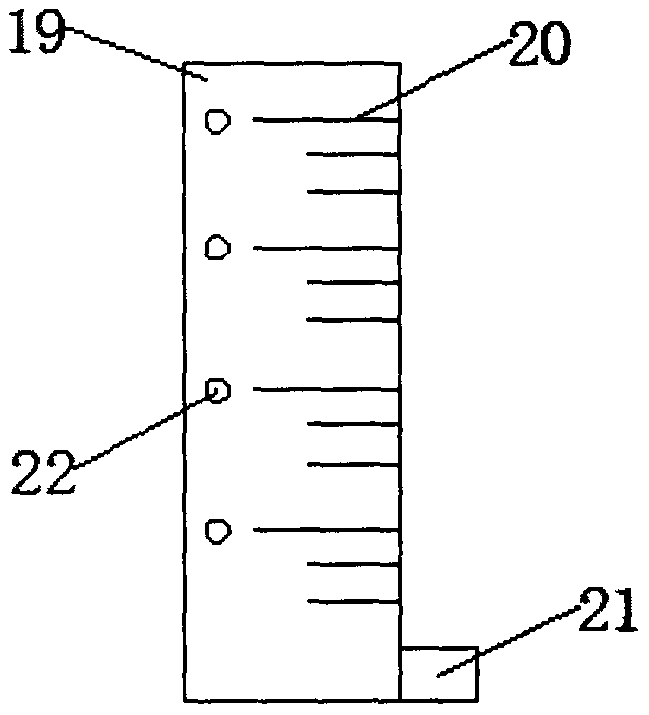

图2为本实用新型刻度标尺结构示意图。

图中：1-机座，2-驱动电机，3-套筒，4-驱动齿轮，5-滑动轨，6-伞柄，7-纹路，8-弹簧，9-弹簧座，10-刻度标尺，11-太阳能光伏板，12-橡胶套，13-加重水箱，14-加水口，15-橡胶塞，16-支架，17-地桩，18-透明防护罩，19-标尺主体，20-刻度条，21-限位块，22-荧光点。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

请参阅图1和图2，本实用新型提供一种技术方案：一种庭院伞升降柄装置，包括机座1与驱动电机2，驱动电机2设置在机座1内，驱动电机2设置有两个，机座1连接有套筒3，套筒3底端设置有驱动齿轮4，驱动齿轮4连接在驱动电机2上，套筒3内设置有滑动轨5，套筒3内套有伞柄6，滑动轨5与伞柄6相连接，伞柄6下端设置有纹路7，纹路7与驱动齿轮4相齿合，伞柄6通过弹簧8连接在套筒3底端，弹簧8两端设置在弹簧座9上，伞柄6上设置有刻度标尺10，伞柄6上端设置有太阳能光伏板11，套筒3上端设置有橡胶套12，机座1下端设置有加重水箱13，加重水箱13上设置有加水口14，加水口14上设置有橡胶塞15，机座1两端设置有支架16，支架16下端设置有地桩17，太阳能光伏板11外侧设置有透明防护罩18，刻度标尺10包括标尺主体19，标尺主体19上设置有刻度条20，标尺主体19下端设置有限位块21，标尺主体19上设置有荧光点22。

通过驱动电机转动，带动驱动齿轮转动，驱动齿轮和齿合的纹路配合使得伞柄完成升降，通过弹簧保证了伞柄与驱动齿轮的紧密贴合，利用刻度标尺显示出升降的高度，整个装置结构紧凑，设计原理简单，具有很好的使用价值，能很好的完成对于庭院伞伞柄的升降工作，使得庭院伞的伞柄能更加灵活的上下移动，适应于不同的场合，提高了庭院伞的实用性，值得推广。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
