服装设计用绳尺的制作方法

本实用新型涉及服装设计工具领域，具体来说涉及一种服装设计用绳尺。

背景技术：

在服装设计中，设计师需要量取不同人身体尺寸来制作不同尺码的衣服，而除去身高、臂长等直线长度尺寸外，设计师还需要量取腰围、颈围等曲线尺寸。服装设计师大多使用老式的裁缝皮尺或卷尺来测量腰围等曲线尺寸，而裁缝皮尺或卷尺测量时读数十分不便，容易读错测量结果。

技术实现要素：

本实用新型主要解决的技术问题是提供一种服装设计用绳尺，通过尺架和绳尺本体形成一圈回路，便于套住人的腰部或颈部，测量出对应的尺寸，并且通过固定卡固定住绳尺本体，方便读数，不易出错。

为实现上述目的，本实用新型提供以下的技术方案：一种服装设计用绳尺，其特征在于：所述服装设计用绳尺包括长方体形的尺架，尺架的一端固定有绳尺本体，绳尺本体上标有刻度，尺架的侧面开有圆柱形的穿绳孔，尺架的底面开有圆柱形的卡孔，穿绳孔和卡孔垂直相交，且绳尺本体穿过穿绳孔，且绳尺本体端部连接有圆环形的拉环，卡孔内设有截面呈T形的固定卡，固定卡通过归位弹簧与尺架固定连接。

作为本技术方案的进一步优化，所述尺架、拉环、固定卡均由不锈钢制造。

作为本技术方案的进一步优化，所述绳尺本体由尼龙材料制造，且绳尺本体与穿绳孔过渡配合。

作为本技术方案的进一步优化，所述归位弹簧由弹簧钢制造，归位弹簧通过焊接与尺架和固定卡连接。

作为本技术方案的进一步优化，所述固定卡与卡孔间隙配合，且固定卡位于卡孔内的端部呈半球形。

采用以上技术方案的有益效果是：该服装设计用绳尺的尺架的一端固定有绳尺本体，绳尺本体上标有刻度，尺架的侧面开有圆柱形的穿绳孔，尺架的底面开有卡孔，绳尺本体端部系有拉环，卡孔内设有固定卡，固定卡通过归位弹簧与尺架固定连接。在测量人体腰围或胸围等曲线尺寸时，设计师可用尺架和绳尺本体套住人体的腰部或胸部，用手拉动拉环，使绳尺本体在身体部位拉紧，此时用另一只手按住固定卡，固定好绳尺本体，使其位置固定住，再读出尺架位于拉环另一侧的绳尺本体的读数，便可快速精确地测量出曲线尺寸。

附图说明

下面结合附图对本实用新型的具体实施方式作进一步详细的描述。

图1是本实用新型一种服装设计用绳尺的结构示意图；

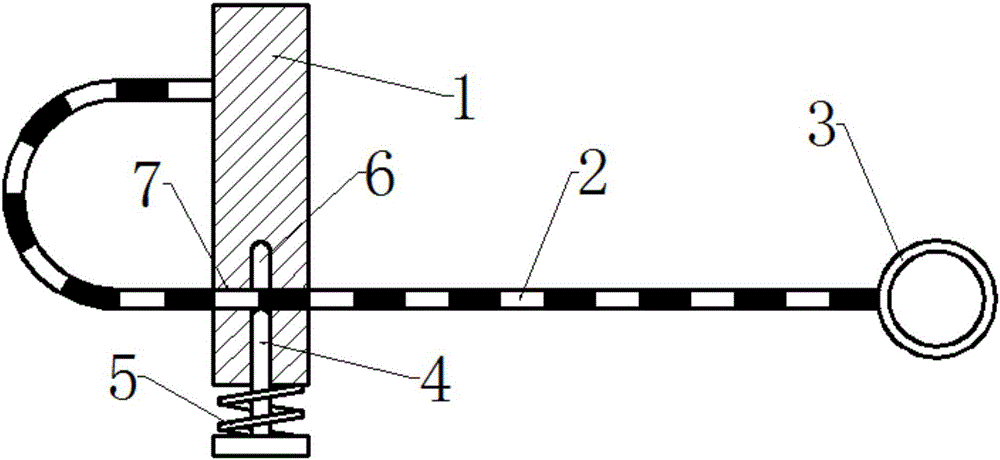

图2是本实用新型一种服装设计用绳尺的结构剖视图。

其中，1—尺架、2—绳尺本体、3—拉环、4—固定卡、5—归位弹簧、6—卡孔、7—穿绳孔。

具体实施方式

下面结合附图详细说明本实用新型一种服装设计用绳尺的优选实施方式。

图1和图2出示本实用新型一种服装设计用绳尺的具体实施方式：该服装设计用绳尺包括长方体形的尺架1，尺架1的一端固定有绳尺本体2，绳尺本体2上标有刻度，绳尺本体2上的刻度扣除了绳尺本体2与尺架1固定端到穿绳孔7的距离，保障了测量的精确度。

如图2所示，尺架1的侧面开有圆柱形的穿绳孔7，尺架1的底面开有圆柱形的卡孔6，穿绳孔7和卡孔6垂直相交，且绳尺本体2穿过穿绳孔7，且绳尺本体2端部连接有圆环形的拉环3，卡孔6内设有截面呈T形的固定卡4，固定卡4通过归位弹簧5与尺架1固定连接，固定卡4可通过手指按下固定住绳尺本体2，撤出手指按力后，固定卡4可通过归位弹簧5反弹归位，松开绳尺本体2。

结合图1和图2，尺架1、拉环3、固定卡4均由不锈钢制造，耐腐蚀性好，且硬度大，使用寿命长。绳尺本体2由尼龙材料制造，且绳尺本体2与穿绳孔7过渡配合，绳尺本体2的弹性小，不易受力拉伸，改变长度，可保障测量的精确性。

归位弹簧5由弹簧钢制造，弹性好，可反复按压，依然可归位自如，且归位弹簧5通过焊接与尺架1和固定卡4连接，连接紧密，不易松动。固定卡4与卡孔6间隙配合，按下固定卡4后摩擦小，且固定卡4位于卡孔6内的端部呈半球形，减小了固定卡4对绳尺本体2的磨损。

在测量人体腰围或胸围等曲线尺寸时，设计师可用尺架1和绳尺本体2套住人体的腰部或胸部，用手拉动拉环3，使绳尺本体2在身体部位拉紧，此时用另一只手按住固定卡4，固定好绳尺本体2，使其位置固定住，再读出尺架1位于拉环3另一侧的绳尺本体2的读数，便可快速精确地测量出曲线尺寸。该服装设计用绳尺适合应用在服装设计中测量人体的腰围、胸围、颈围等密封尺寸。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
