腰带的制作方法

本实用新型涉及一种可穿戴设备，尤其涉及一种腰带。

背景技术：

腰带是日常生活中常见的饰品，其功能主要以固定裤腰为主。

目前的腰带还没有帮助减肥和塑形的功能。

技术实现要素：

有鉴于此，本实用新型的目的是提供一种腰带，通过该腰带可帮助穿戴者减肥和塑形。

本实用新型通过以下技术手段解决上述技术问题：

本实用新型的腰带，包括带体和腰带扣，沿所述带体设置有刻度标示，所述腰带扣上设置有控制器、与控制器连接的提醒装置以及压力传感器或拉力传感器，所述压力传感器或拉力传感器用于检测带体受到的拉力，所述提醒装置用于以声音或灯光方式发出提醒信号；所述腰带扣上还设置有用于示意零刻度位置的标识单元。

进一步，所述腰带扣包括前盖板和后夹板，所述前盖板与后夹板之间的铰接，所述拉力传感器设置在后夹板上，所述拉力传感器上还设置有用于固定带体的尾端的夹子，所述前盖板上设置有用于固定带体前端的齿。

进一步，所述提醒装置包括红色LED灯和绿色LED灯。

进一步，所述带体上沿带体长度方向设置有电阻丝，所述前盖板上设置有用于检测电阻丝阻值的检测单元，所述检测单元与所述控制器连接。

进一步，还包括显示屏，所述显示屏与控制器连接，所述显示屏用于显示带体围成的长度和拉力值。

本实用新型具有以下有益效果：本实用新型的腰带，包括带体和腰带扣，沿所述带体设置有刻度标示，所述腰带扣上设置有控制器、与控制器连接的提醒装置以及压力传感器或拉力传感器，所述压力传感器或拉力传感器用于检测带体受到的拉力，所述提醒装置用于以声音或灯光方式发出提醒信号；所述腰带扣上还设置有用于示意零刻度位置的标识单元。本实用新型的腰带通过设置刻度和传感器可即时获知腰带在某一腰围下的张力，当张力超过预设值时，通过提醒装置可向佩戴者发出提醒信号，从而提醒佩戴者控制饮食量。

附图说明

下面结合附图和实施例对本实用新型作进一步描述。

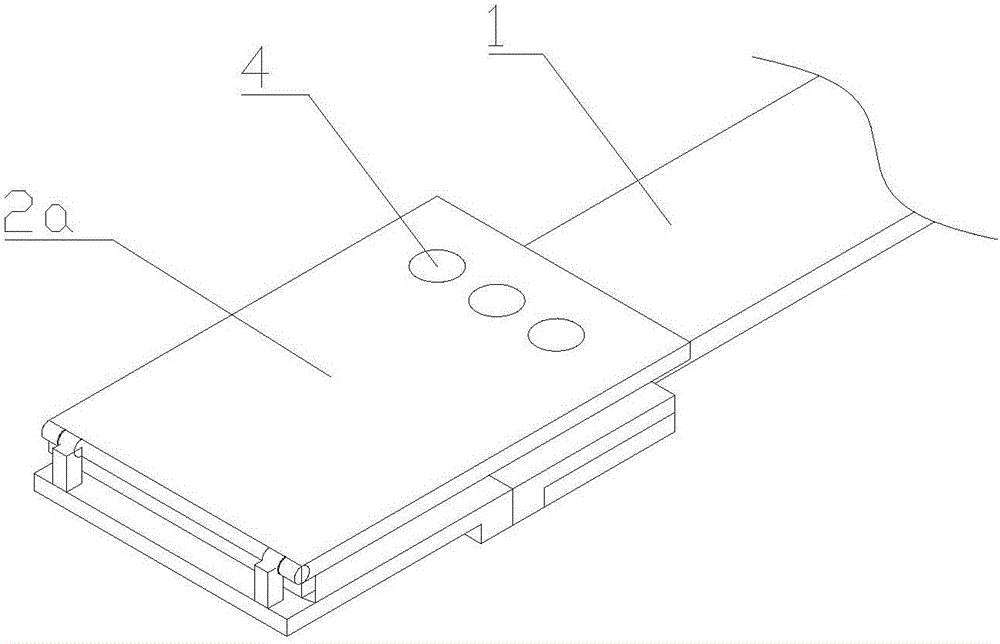

图1为本实用新型腰带的立体结构示意图一；

图2为本实用新型腰带的立体结构示意图二；

图3为本实用新型腰带的立体结构示意图三。。

具体实施方式

以下将结合附图对本实用新型进行详细说明：

如图1至3所示，本实施例中的腰带，包括带体1和腰带扣2，沿所述带体1设置有刻度标示，所述腰带扣2上设置有控制器、与控制器连接的提醒装置4以及拉力传感器3，所述拉力传感器3用于检测带体受到的拉力，所述提醒装置4包括红色LED灯和绿色LED灯，所述提醒装置4用于以灯光方式发出提醒信号；所述腰带扣2上还设置有用于示意零刻度位置的标识单元5，本实施例中所述标识单元为开设在腰带扣上面的孔，带体上面的刻度可通过该孔处显露出来；还包括显示屏5，所述显示屏可设置在前盖板上，所述显示屏与控制器连接，所述显示屏用于显示带体1围成的长度和拉力值；所述腰带扣2包括前盖板2a和后夹板2b，所述前盖板2a与后夹板2b之间的铰接，所述拉力传感器3设置在后夹板2b上，所述拉力传感器3上还设置有用于固定带体的尾端的夹子，所述前盖板上设置有用于固定带体前端的齿。本实用新型的腰带通过设置刻度和传感器可即时获知腰带在某一腰围下的张力，当张力超过预设值时，通过提醒装置可向佩戴者发出提醒信号，从而提醒佩戴者控制饮食量。

作为上述技术方案的进一步改进，所述带体1上沿带体长度方向设置有电阻丝1a，所述前盖板上设置有用于检测电阻丝阻值的检测单元1b，所述前盖板上的齿处对应电阻丝的位置有与检测单元连接的导电压块，还包括与电阻丝一端连接的电源，所述电阻丝由带体的一端延伸到另一端，形成电源回路，所述检测单元串联在该电源回路上，且与所述控制器连接。采用上述方式来检测带体长度，可显著降低本实用新型腰带的制造成本。

最后说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的宗旨和范围，其均应涵盖在本实用新型的权利要求范围当中。
