一种自动取暖靴组件的制作方法

本实用新型涉及取暖靴技术领域，尤其涉及一种自动取暖靴组件。

背景技术：

鞋子是一种穿在脚上，防止脚受到伤害的物品，但是在日常生活中，由于天气的恶劣，普通的鞋子很难为人们提供足够的保温效果，这给长期在室外工作，无取暖设施的工作人员，如：警员、司机、船员等，带来很大的困扰，很容易产生冻伤，影响工作，现有的取暖鞋通过加热装置对鞋进行加热，以给使用者带来热量，但是供电装置的重量为行动带来不便，续航差。为了解决上述问题，我们提出了一种自动取暖靴组件。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种自动取暖靴组件。

为了实现上述目的，本实用新型采用了如下技术方案：

一种自动取暖靴组件，包括靴子本体和放置台，所述靴子本体放置在放置台上，所述靴子本体的下侧设有鞋底，所述靴子本体与鞋底之间设有夹层，所述夹层内设有无线充电装置，所述无线充电装置上通过第一导线连接有导热元件，所述靴子本体包括支撑层、填充层和缓冲层，所述导热元件位于填充层内部，所述导热元件的一端设有开关，所述开关贯穿支撑层并向外延伸，所述开关远离靴子本体的一端设有电源插口，所述电源插口内插设有充电线，所述开关上设有压力传感器，所述放置台内设有空腔，所述空腔内设有供电装置，所述放置台的表面设有太阳能电池板，所述太阳能电池板通过第二导线与供电装置连接，所述放置台上设有感应装置和无线发射装置。

优选地，所述靴子本体上设有散热孔。

优选地，所述填充层内填充有保温棉。

优选地，所述导热元件为电热丝，所述导热元件上包裹有硅胶导热片。

本实用新型中，靴子本体方便使用者穿戴，鞋底为靴子本体提供支撑，支撑层方便保持鞋子的形态，填充层方便安装导热元件，同时和缓冲层一起提供足够的缓冲，为使用者提供保护，导热元件可以将电能转换为热能，为使用者提供热量，防止使用者的脚产生冻伤，供电装置通过无线充电装置为导热元件提供电能，无线路干扰，方便使用者行动，开关方便控制导热元件的开启，压力传感器方便使用者通过撞击脚跟开启开关，充电线方便提供其他供电方式，太阳能电池板方便为供电装置提供电能，节约能源。本实用新型结构简单，使用方便，为使用者提供热量，防止使用者冻伤，通过无线供电，无线路和电源负担，方便使用者工作。

附图说明

图1为本实用新型提出的一种自动取暖靴组件的结构示意图；

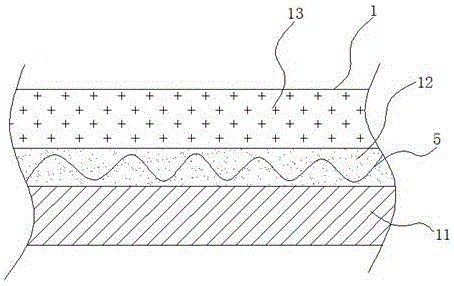

图2为本实用新型提出的一种自动取暖靴组件的靴子本体结构示意图。

图中：1靴子本体、2放置台、3鞋底、4无线充电装置、5导热元件、6开关、7充电线、8供电装置、9太阳能电池板、11支撑层、12填充层、13缓冲层。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种自动取暖靴组件，包括靴子本体1和放置台2，靴子本体1放置在放置台2上，靴子本体1上设有散热孔，防止过热，而影响使用者的使用感受，靴子本体1的下侧设有鞋底11，靴子本体1与鞋底3之间设有夹层，夹层内设有无线充电装置4，无线充电装置4上通过第一导线连接有导热元件5，导热元件5为电热丝，导热元件5上包裹有硅胶导热片，便于发热，又不至于烧坏周边物品，靴子本体1包括支撑层11、填充层12和缓冲层13，填充层12内填充有保温棉，便于保温，导热元件5位于填充层12内部，导热元件5的一端设有开关6，开关6贯穿支撑层11并向外延伸，开关6远离靴子本体1的一端设有电源插口，电源插口内插设有充电线7，开关6上设有压力传感器，放置台2内设有空腔，空腔内设有供电装置8，放置台2的表面设有太阳能电池板9，太阳能电池板9通过第二导线与供电装置8连接，放置台2上设有感应装置和无线发射装置。

本实用新型中，靴子本体1方便使用者穿戴，鞋底3为靴子本体1提供支撑，支撑层11方便保持形态，填充层12方便安装导热元件5，同时和缓冲层13一起提供足够的缓冲，为使用者提供保护，导热元件5可以将电能转换为热能，为使用者提供热量，防止使用者的脚产生冻伤，供电装置8通过无线充电装置4为导热元件5提供电能，无线路干扰，方便使用者行动，开关6方便控制导热元件5的开启，压力传感器方便使用者通过撞击脚跟开启开关6，充电线7方便提供其他供电方式，太阳能电池板9方便为供电装置8提供电能，节约能源。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
