一种新型增高鞋垫的制作方法

本实用新型涉及一种鞋垫，特别涉及一种新型增高鞋垫。

背景技术：

在人们日常生活中，鞋是不可缺少的，市场上鞋的种类五花八门，既有在实用上的大量改进和实用新型，又有在装饰上的多样性，另外针对许多个子相对较矮的人们的需要，市场上又出现了各种内增高鞋，现有的这些内增高鞋，虽然有较好的内增高作用，但也明显存在许多不便之处，如普通的内增高鞋，其结构是在鞋内增加一个鞋内增高垫，所述鞋内增高垫是采用塑料材质制成的一体结构，高度无法调节，则在长时间行走时脚踝、脚掌会容易疲劳，经常穿着给日常生活和行走带来了不便，对身体健康不利，而且塑料材质容易在使用过程中受到重量的压迫而缩水变矮，使用寿命短，整体的实用性不高。

专利号为99230059.2的中国专利公开了一种可以调节高低的内增高鞋，有鞋面和鞋底，鞋内设有内增高垫，内增高垫的后部开有水平向槽，水平向槽内插有调节插片，水平向槽的结构设计较为隐蔽，不易出现暴露的尴尬现象，而且通过调节插片与水平向槽之间的可拆卸操作来达到高度调节作用，结构简单，制作方便，但是，所述调节插片需要随身携带，极其不便，且所述调节插片拆卸后容易丢失，也使得内增高垫高度调节功能消失，实用性不高。

技术实现要素：

因此，针对上述的问题，本实用新型提出一种结构简单，制作方便，能够有效调节高度，操作简单，实用性高的新型增高鞋垫。

为实现上述技术问题，本实用新型采取的解决方案为：一种新型增高鞋垫，包括鞋垫本体，所述鞋垫本体上设有增高装置，所述增高装置包括第一合页板和第二合页板，所述第一合页板和第二合页板的一端通过第一合页连接轴连接；所述第一合页板和第二合页板之间设有非等边的三角支架，所述三角支架的一个顶角与第一合页板通过第二合页连接轴连接，构成该顶角的相邻侧边上均固设有圆柱体插件，所述圆柱体插件的中心轴垂直于三角支架的侧边，所述圆柱体插件的圆周壁上设有环形槽，所述圆柱体插件的自由端头为半球形端头；所述第一合页板上位于第二合页连接轴的两侧分别开设有卡接口，所述卡接口内设有钳制件，所述钳制件包括固定于卡接口内的固定平台，所述固定平台上设有多个呈轴对称分布的弹性板，各弹性板之间形成供圆柱体插件插入的插入腔，所述弹性板的侧壁的上部设为朝向插入腔突出的收缩部，各弹性板的收缩部共同构成了钳制圆柱体插件的环形槽的收缩颈。

进一步的是：所述收缩部呈“>”状的折角结构，所述收缩部的折角处的宽度大于弹性板的宽度。

通过采用前述技术方案，本实用新型的有益效果是：所述新型增高鞋垫在使用的时候，因为三角支架的一个顶角与第一合页板之间通过第二合页连接轴连接，三角支架可以以第二合页连接轴为转轴进行翻转，翻转三角支架能够使得其中一条侧边抵靠于第一合页板上，并且该侧边上的圆柱体插件与钳制件卡接，而另一侧边会支撑于第一合页板和第二合页板之间，由于两个侧边为非等边，即侧边长度不同，则翻转三角支架的时候能够更改支撑于第一合页板和第二合页板之间的侧边长，就进而能够调整鞋垫的高度，因此，所述新型增高鞋垫只要通过简单的翻转操作就能够实现高度调节，操作简单，使用十分便利，而且整个结构都是一体化的结构，无需其他配件配合，避免随时携带配件的不便，解决了配件易丢失造成增高效果时效短、实用性低的问题。进一步的，所述第一合页板和第二合页板之间采用的是三角支架，三角支撑结构具有结构稳定性的特点，因此，三角支架能够提高新型增高鞋垫的结构稳定性，并且无论三角支架怎么翻转，都是以三角支撑结构的状态提供支撑作用，进一步的提高使用时的结构稳定性。

附图说明

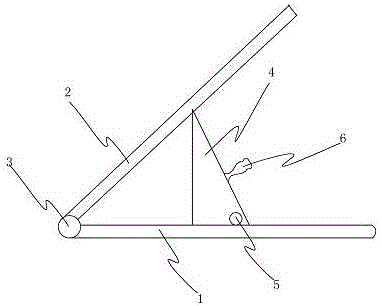

图1是本实用新型实施例的第一高度结构示意图。

图2是本实用新型实施例的第二高度结构示意图。

图3是本实用新型实施例的圆柱体插件与钳制件的连接结构示意图。

具体实施方式

现结合附图和具体实施例对本实用新型进一步说明。

参考图1至图3，本实用新型实施例揭示的是，一种新型增高鞋垫，包括鞋垫本体，所述鞋垫本体上设有增高装置，所述增高装置包括第一合页板1和第二合页板2，所述第一合页板1和第二合页板2的一端通过第一合页连接轴3连接；所述第一合页板1和第二合页板2之间设有非等边的三角支架4，所述三角支架4的一个顶角与第一合页板1通过第二合页连接轴5连接，构成该顶角的相邻侧边上均固设有圆柱体插件6，所述圆柱体插件6的中心轴垂直于三角支架4的侧边，所述圆柱体插件6的圆周壁上设有环形槽，所述圆柱体插件6的自由端头为半球形端头；所述第一合页板1上位于第二合页连接轴5的两侧分别开设有卡接口，所述卡接口内设有钳制件7，所述钳制件7包括固定于卡接口内的固定平台，所述固定平台上设有多个呈轴对称分布的弹性板，各弹性板之间形成供圆柱体插件插入的插入腔，所述弹性板的侧壁的上部设为朝向插入腔突出的收缩部，所述收缩部呈“>”状的折角结构，所述收缩部的折角处的宽度大于弹性板的宽度，各弹性板的收缩部共同构成了钳制圆柱体插件的环形槽的收缩颈。所述圆柱体插件6可以直接插入钳制件7中进行锁紧，解锁时，需要对圆柱体插件6额外施加向上的拉力，才能够实现解锁操作，圆柱体插件6与钳制件7之间存在易插入难拔出的结构便利性和结构稳定性，实用性高。

综上所述设计的新型增高鞋垫，结构简单，制作方便，能够有效调节高度，使用便利性高，并且调节结构设置夹层之间，位置隐蔽，免去暴露尴尬，实用性高。

以上所记载，仅为利用本创作技术内容的实施例，任何熟悉本项技艺者运用本创作所做的修饰、变化，皆属本创作主张的专利范围，而不限于实施例所揭示者。
