一种发电鞋垫的制作方法

本实用新型涉及一种发电鞋垫。

背景技术：

鞋垫是鞋子上配备的一件不可或缺的辅件，其功能较多，如防止脚掌在鞋内滑动、提高承托步伐的稳定性、吸震、减少脚磨损保护脚、方便清理保持鞋内干燥等等，有的还具有矫正步行和站立姿势作用。但是，由于人们在行走过程中，鞋垫随着鞋子移动做功，在这一方面鞋垫的功能还远没有开发出来。

技术实现要素：

本实用新型的目的是为了提供一种设计合理、结构简单、人在行走过程中产生电源的发电鞋垫。

为实现上述目的，本实用新型所采用的技术方案是：一种发电鞋垫，包括有弹力垫板，其中还包括有在弹力垫板下方设置的气囊、气囊一端固接有的进气管和出气管、发电机，所述的进气管和出气管一端分别连通气囊，进气管和出气管的另一端分别连接在发电机上，在进气管上设置有进气口单向阀，在出气管上设置出气口单向阀。

进一步地，所述的发电机为涡轮式微型发电机。

进一步地，所述的气囊一端部固定有气囊隔板，在气囊隔板上固接有进气管和出气管。

由于采用上述结构，人在行走踩下和抬脚过程中，将弹力垫板下的气囊内空气挤压和吸入方式通过进气管和出气管进入发电机内产生风力，风力通过一个涡轮式微型发电机，在进气和出气的时候都会使发电机的风轮叶片朝着同一个方向旋转，从而使发电机通过导线输出电流。本实用新型的有益效果为：结构设计合理、简单，整个鞋垫不仅可当作减震装置起到对脚缓冲作用，更重要的是，人在行走过程中做功产生电流发电，发电机作为移动电源通过导线输出电流供护膝、护腰或手套发热使用，也可以为野外作业的人员使用，如供手机、电筒充电，充分利用行走产生能量，节能环保。

下面结合附图和具体实施方式对本实用新型进行详细说明。

附图说明

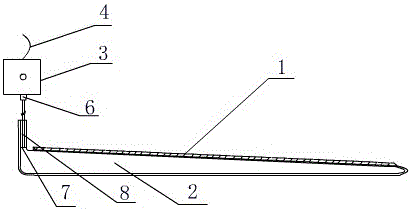

图1是本实用新型的结构示意图。

图2是图1的A-A向剖视示意图。

具体实施方式

一种发电鞋垫，包括有弹力垫板1，其中还包括有在弹力垫板1下方固接设置的气囊2、临近脚跟处的气囊2一端部固定有气囊隔板7，在气囊隔板7上固接有进气管8和出气管9、发电机3，所述的进气管8和出气管9一端分别连通气囊2，进气管8和出气管9的另一端分别连接在发电机3上，在进气管8上设置有进气口单向阀6，在出气管9上设置出气口单向阀5，所述的发电机3为涡轮式微型发电机，发电机3通过导线4输出电流，所述的气囊2为具有弹性的橡胶制成。

使用时，人在行走过程中，脚跟踩下弹性垫板，使其迅速对气囊形成挤压，气囊内的空气从出气管被挤压出去，通过出气管单向阀空气到达发电机，带动发电机的风轮叶片旋转，从而使发电机输出电流；当抬脚时，气囊恢复原状，形成吸气状态，空气从发电机内进入，通过进气管单向阀进入气囊内，此时，空气带动发电机的风轮叶片向同一方向旋转，从而使发电机在气囊吸气过程中也输出电流。气囊无论是在进气或出气过程中，发电机的风轮叶片始终朝着同一方向旋转，从而带动发电机一直在发电。本实用新型发出的电流不会对人体造成危害，利用人的正常行走产生电流，可以制作一个电阻式护膝，通过电流给护膝加热，通过这种加热护膝抵御风寒、舒筋活血，对风湿关节会有很好的缓解疼痛的作用，很具有实际用途。同理，通过产生的电流也可制作电热护腰带、电热手套，以及作为移动电源为手机、电筒充电等等。

本实用新型是通过实施例进行描述的，本领域技术人员知悉，在不脱离本发明的精神和范围的情况下，可以对这些特征和实施例进行各种改变或等效替换。另外，在本实用新型的教导下，可以对这些特征和实施例进行修改以适应具体的情况及材料而不会脱离本发明的精神和范围。因此，本实用新型不受此处所公开的具体实施例的限制，所有落入本申请的权利要求范围内的实施例都属于本实用新型的保护范围。
