一种混凝土收光鞋的制作方法

本实用新型属于施工领域，具体涉及一种混凝土收光鞋。

背景技术：

混凝土在初凝后终凝前，操作工人要站在混凝土上进行压光，为的是让表面混凝土更加密实以防止开裂，而此时的混凝土可塑性依然很强，操作更人很容易留下较硬，从而影响混凝土观感质量造成质量缺陷。

技术实现要素：

本实用新型提出了一种混凝土收光鞋，该收光鞋结构简单，踩踏的时候不易脱落，同时也不易在混凝土表面留下脚印。

本实用新型的技术方案是这样实现的：一种混凝土收光鞋，包括底板以及设置在底板中间部位的鞋挡，所述底板为镂空设置，其上还设置有若干加强筋，其特征在于，所述鞋挡前部固定设置有鞋头，所述鞋挡后部固定设置有鞋跟，所述鞋跟的两侧面分别连接有左鞋绳和右鞋绳，所述鞋头和鞋跟均采用橡胶制成。

进一步的，所述鞋跟两侧面分别固定设置有凸起布条，所述凸起布条上设置有鞋绳孔，所述鞋跟两侧面在凸起布条下方设置有防脱孔。

进一步的，所述鞋跟向左上方倾斜设置。

进一步的，所述鞋头的长度为鞋挡长度的二分之一到三分之一之间。

本实用新型的有益效果如下：该收光鞋结构简单，踩踏的时候不易脱落，同时也不易在混凝土表面留下脚印。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的结构示意图；

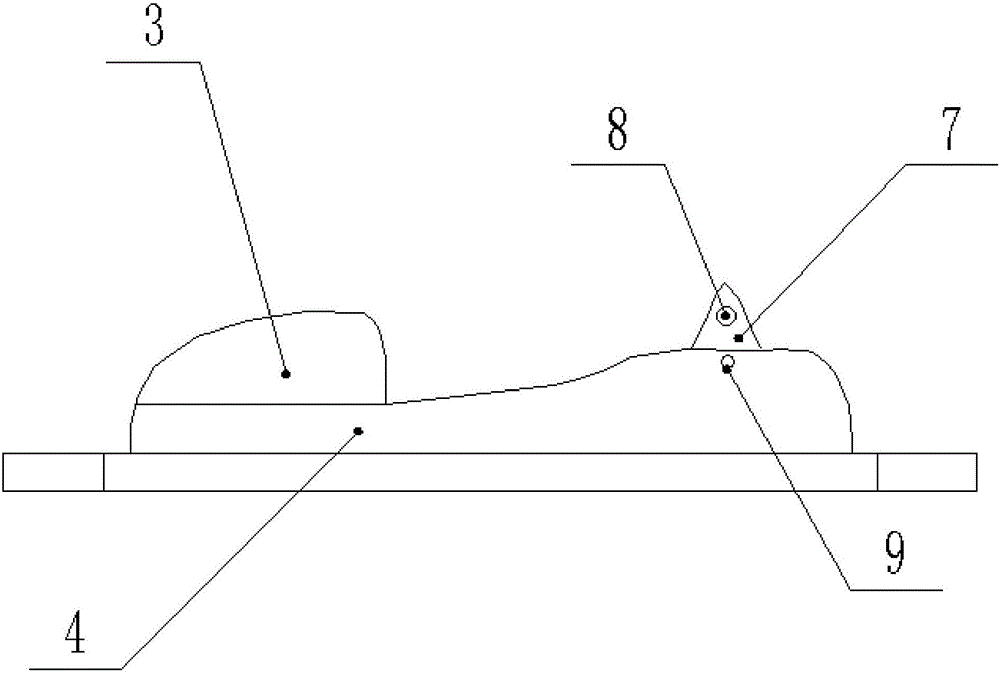

图2为本实用新型侧视图。

图中：1、底板；2、鞋挡；3、鞋头；4、鞋跟；5、左鞋绳；6、右鞋绳；7、凸起布条；8、鞋绳孔；9、防脱孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

参见图1到图2所示的一种混凝土收光鞋，包括底板1以及设置在底板1中间部位的鞋挡1，所述底板1为镂空设置，其上还设置有若干加强筋，所述鞋挡1前部固定设置有鞋头3，所述鞋挡1后部固定设置有鞋跟4，所述鞋跟4的两侧面分别连接有左鞋绳5和右鞋绳6，所述鞋头3和鞋跟4均采用橡胶制成。

本实用新型在使用的时候过程如下，当操作者要对混凝土地面进行收光操作的时候，将穿有鞋脚部踩踏进入到鞋挡1之中，脚部的前部处于鞋头3之中，由于鞋挡1具有鞋头3，所以脚部的前部不会从该收光鞋中滑出，然后通过鞋跟4两侧面的左鞋绳5和右鞋绳6互相交叉捆绑，使其绑紧在脚部的脚踝处，其松紧可以根据操作者的舒适度自行调节。当混凝土收光完成以后，将鞋绳松开，收光鞋脱下即可

进一步的，所述鞋跟4两侧面分别固定设置有凸起布条7，所述凸起布条7上设置有鞋绳孔8，所述鞋跟4两侧面在凸起布条7下方设置有防脱孔9。由于在鞋跟4两侧面设置有凸起布条7，所以在绑紧鞋绳的时候，凸起布条7是柔性的，所以也能够产生形变，使得鞋绳紧紧的捆绑在脚踝部，为了避免鞋绳脱落，在鞋绳松开以后，可以穿过防脱孔，防止其脱落。

进一步的，所述鞋跟4向左上方倾斜设置，所述鞋头3的长度为鞋挡1长度的二分之一到三分之一之间。由于人体的脚后跟形状也是向左上方倾斜的，所以将鞋跟4也设置为左上方倾斜，进一步保证操作者穿上收光鞋以后能够保持稳固。同时，鞋头3的长度为鞋挡1长度的二分之一到三分之一之间，在实践使用中，能够保证穿戴方便，也能使得操作者穿上以后不容易脱落。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
