一种可调节透气鞋底的制作方法

本实用新型涉及透气鞋底领域，尤其是一种可调节透气鞋底。

背景技术：

目前市面上大多数鞋的鞋底都不具有透气性，脚长期处于密闭的鞋内，很容易滋生细菌，产生脚气病。部分具有透气性的，多为在鞋底设置透气孔，走在路上不仅容易扎脚，雨天还会漏水，十分不便。因此设计一种可调节透气鞋底，既能保护脚底，又能在雨天穿着，非常必要。

技术实现要素：

本实用新型旨在解决上述问题，提供了一种可调节透气鞋底，既能透气，又保护脚底，能选择性调节透气模式和防水模式，在雨天也能穿着，十分实用，其采用的技术方案如下：

一种可调节透气鞋底，包括：鞋底本体和套圈，鞋底本体包括鞋底侧面、鞋底上部和鞋底下部，鞋底侧面设有围绕鞋底本体一圈的第一通孔和盲孔，鞋底上部设有气孔，第一通孔与气孔连通；套圈套设于鞋底侧面，套圈上设有第二通孔和突起，第一通孔、盲孔和第二通孔大小形状均相同，突起形状与盲孔形状相配适，第一通孔和盲孔交替设置，第二通孔和突起交替设置，套圈为弹性材料制成。

优选地，套圈为围绕鞋底的一个整圈。

优选地，套圈包括前圈和后圈，鞋底下部设有第一嵌槽和第二嵌槽，前圈通过第一嵌槽套设于前脚掌部位，后圈通过第二嵌槽套设于后脚掌部位。

优选地，其特征在于，鞋底侧面、鞋底上部和鞋底下部围成的空间内设有气室，第一通孔通过气室与气孔连通。

优选地，鞋底侧面设有一圈凹槽，套圈设置于凹槽中，用于增强套圈的稳定性，使其不易滑动。

优选地，弹性材料为橡胶。

优选地，气室内设有弹簧。

优选地，套圈内表面和凹槽表面均为锯齿状，用于增大套圈与鞋底侧面之间的摩擦。

本实用新型具有如下优点：

(1)本实用新型可调节透气鞋底在鞋底侧面设置一圈第一通孔和盲孔，在套圈上设置第二通孔和突起，转动套圈时，第二通孔和突起交替与第一通孔和盲孔相配合，当第二通孔和第一通孔对齐时，突起嵌入盲孔，此时鞋底为透气模式，同时套圈被固定住，不会因滑动导致第一通孔与第二通孔错开；当第二通孔与盲孔对齐时，突起嵌入第一通孔，此时为防水模式，解决了一般透气鞋底雨天不能外穿的技术问题，另外将所有的孔设置于鞋底侧面，避免了行走时脚底受伤。

(2)本实用新型可调节透气鞋底套圈还可以分为前圈和后圈，可分别调节，用于选择性调节透气程度。

(3)本实用新型可调节透气鞋底设有气室，给鞋底空气提供足够的流动空间，便于空气交换。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅仅是本实用新型的一种实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图引伸获得其它的实施附图。

图1：本实用新型实施例1的结构仰视图；

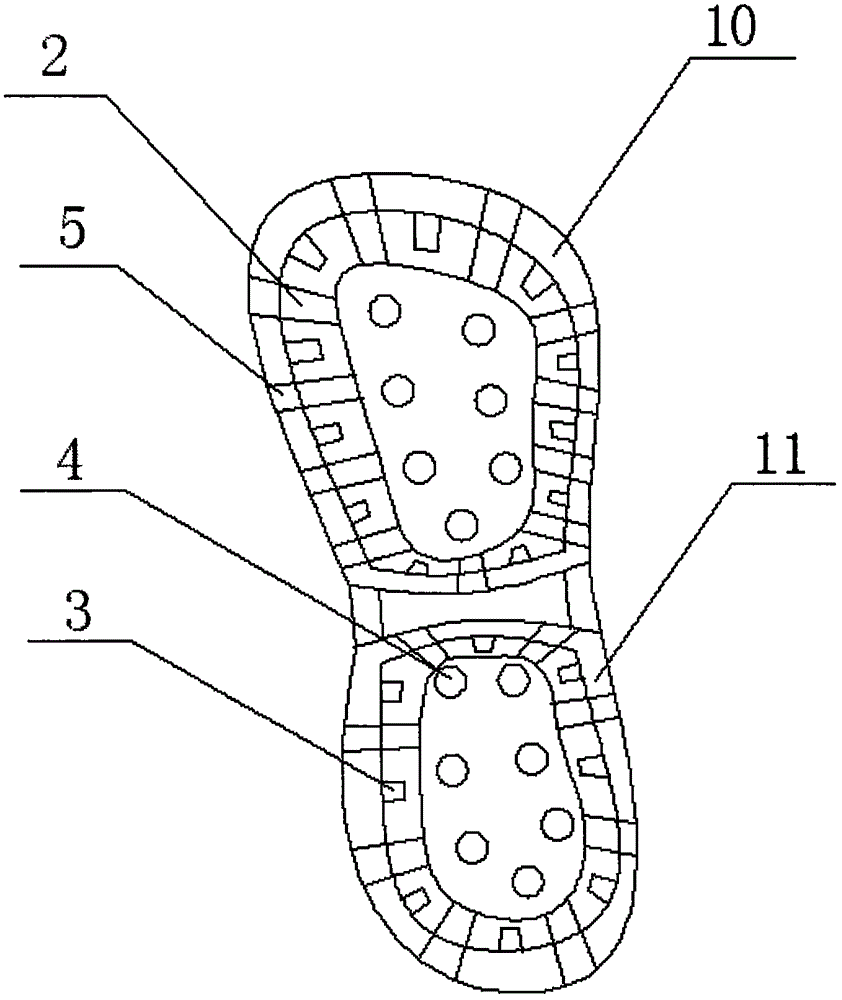

图2：本实用新型实施例2的结构仰视图

具体实施方式

下面结合附图和实施例对本实用新型作进一步说明：

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。

实施例1

如图1所示，一种可调节透气鞋底，包括：鞋底本体和套圈1，鞋底本体包括鞋底侧面、鞋底上部和鞋底下部，鞋底侧面设有围绕鞋底本体一圈的第一通孔2和盲孔3，鞋底上部设有气孔4，鞋底侧面、鞋底上部和鞋底下部围成的空间内设有气室6，第一通孔2通过气室6与气孔4连通，气室6可增大气体交换的空间，便于鞋内空气与外界的交换；

套圈1套设于鞋底侧面，为围绕鞋底的一个整圈，套圈1上设有第二通孔5和突起，第一通孔2、盲孔3和第二通孔5大小形状均相同，突起形状与盲孔3形状相配适，第一通孔2和盲孔3交替设置，第二通孔5和突起交替设置，套圈1为橡胶制成。第一通孔2和第二通孔5位置对应时，突起嵌入盲孔3中，既能实现鞋底透气功能，又能使套圈1牢固地扣在鞋底本体上；转动套圈1，第二通孔5与盲孔3位置对应时，突起嵌入第一通孔2中，堵住了鞋内与外界连通的第一通孔2，鞋底为防水模式，实现了只需转动套圈1，就可完成透气模式和防水模式的切换，无需取下，实用方便。

鞋底侧面设有一圈凹槽，套圈1设置于凹槽中，更进一步地增强套圈1的稳定性，气室6内设有弹簧，可用于给足底提供行走缓冲，减轻脚底压力。

实施例2

如图2所示，一种可调节透气鞋底，包括：鞋底本体和套圈1，鞋底本体包括鞋底侧面、鞋底上部和鞋底下部，鞋底侧面设有围绕鞋底本体一圈的第一通孔2和盲孔3，鞋底上部设有气孔4，第一通孔2与气孔4连通；套圈1套设于鞋底侧面，套圈1包括前圈10和后圈11，鞋底下部设有第一嵌槽和第二嵌槽，前圈10通过第一嵌槽套设于前脚掌部位，后圈11通过第二嵌槽套设于后脚掌部位，套圈分为前圈10和后圈11，可在前后脚掌部位分别调节，控制透气程度，在温度稍低的气候里，可只保留一半的透气功能。

套圈1上设有第二通孔5和突起，第一通孔2、盲孔3和第二通孔5大小形状均相同，突起形状与盲孔3形状相配适，第一通孔2和盲孔3交替设置，第二通孔5和突起交替设置，套圈1为橡胶制成。

鞋底侧面、鞋底上部和鞋底下部围成的空间内设有气室6，第一通孔2通过气室6与气孔4连通。鞋底侧面设有一圈凹槽，套圈1设置于凹槽中，使套圈1更加牢固，避免滑动。

使用该可调节透气鞋底时，通过转动套圈1，使第一通孔2与第二通孔5相对应，此时，气流通过第一通孔2和第二通孔5进入气室6，再经过气孔4进入鞋内，使鞋内保持空气流通，遇到下雨天气时，转动套圈1，使第二通孔5与盲孔3对应，突起嵌入第一通孔2，堵住第一通孔2，防止雨水渗入。

上面以举例方式对本实用新型进行了说明，但本实用新型不限于上述具体实施例，凡基于本实用新型所做的任何改动或变型均属于本实用新型要求保护的范围。
