一种会呼吸的鞋子的制作方法

本实用新型涉及鞋服技术领域，具体为一种会呼吸的鞋子。

背景技术：

鞋子是穿在脚上防止脚受到伤害的一种物品，在人类文明史前期是草鞋、布鞋，如今以皮鞋多见。鞋子是人们日常生活中必须穿着的物品，但是目前尽管是中高端的鞋子穿的时间久了也容易引起脚出汗，脚臭等弊端，使人们穿着鞋子的时候舒适感不好，还容易引起脚部疾病，满足不了人们的需求。

技术实现要素：

本实用新型的目的在于提供一种会呼吸的鞋子，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种会呼吸的鞋子，包括鞋底和鞋面，所述鞋底的脚跟部位设有气囊，所述气囊的两侧边缘分别设有气囊进气接口和气囊出气接口，所述气囊进气接口和气囊出气接口均通过导气管分别连接第一单向气阀和第二单向气阀，所述第一单向气阀通过导气管连通至鞋底的外侧边缘，所述第二单向气阀通过导气管连通至透气垫，所述透气垫设置在鞋底的脚掌位置，所述透气垫的表面设有若干个通孔。

优选的，所述第一单向气阀的两端分别设有第一进气套管和第一出气套管，第一进气套管通过导气管和设置在鞋底边缘夹层中的排气管连通，第一出气套管通过导气管和气囊进气接口连通，所述第一单向气阀的内侧通过第一连接件连接有第一闸片。

优选的，所述第二单向气阀的两端分别设有第二进气套管和第二出气套管，第二进气套管通过导气管和气囊出气接口连通，第二出气套管通过导气管和透气垫连通，所述第二单向气阀的内侧通过第二连接件连接有第二闸片。

优选的，所述排气管的外侧设有凸缘，排气管和凸缘均采用硬质塑料制成。

优选的，所述第一闸片的直径不小于第一进气套管的内径，所述第一进气套管的内径比第一单向气阀的内径小一毫米。

优选的，所述第二闸片的直径不小于第二进气套管的内径，所述第二进气套管的内径比第二单向气阀的内径小一毫米。

优选的，所述气囊采用硅胶材料制成。

与现有技术相比，本实用新型的有益效果是：该会呼吸的鞋子具有排气、通风、防脚臭、防潮、防汗、按摩脚底等功能，达到了鞋子自动呼吸的效果，提高了用户穿着鞋子时的舒适感，适合大范围推广。

附图说明

图1为本实用新型的整体结构示意图；

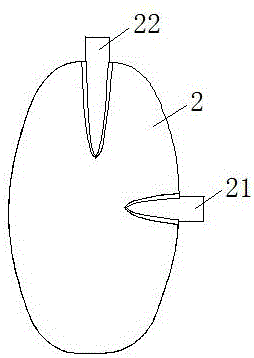

图2为本实用新型气囊的结构示意图；

图3为本实用新型第一单向气阀的结构示意图；

图4为本实用新型第二单向气阀的结构示意图；

图5为本实用新型图1中a处的放大图；

图6为本实用新型的侧视图。

图中：1鞋底、2气囊、21气囊进气接口、22气囊出气接口、3第一单向气阀、31第一进气套管、32第一出气套管、33第一连接件、34第一闸片、4第二单向气阀、41第二进气套管、42第二出气套管、43第二连接件、44第二闸片、5导气管、6透气垫、61通孔、7排气管、71凸缘。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-6，本实用新型提供一种技术方案：一种会呼吸的鞋子，包括鞋底1和鞋面，鞋底1的脚跟部位设有气囊2，气囊2采用硅胶材料制成，不仅具有很好的弹性，而且具有按摩效果，耐用性好，气囊2的两侧边缘分别设有气囊进气接口21和气囊出气接口22，气囊进气接口21和气囊出气接口22均通过导气管5分别连接第一单向气阀3和第二单向气阀4，第一单向气阀3的两端分别设有第一进气套管31和第一出气套管32，第一进气套管31通过导气管5和设置在鞋底1边缘夹层中的排气管7连通，第一出气套管32通过导气管5和气囊进气接口21连通，第一单向气阀3的内侧通过第一连接件33连接有第一闸片34，第一闸片34的直径不小于第一进气套管31的内径，保证了良好的气密性，第一进气套管31的内径比第一单向气阀3的内径小一毫米，排气管7的外侧设有凸缘71，排气管7配合凸缘71可以很好地防护导气管5，保证导气管5稳定的通气性，排气管7和凸缘71均采用硬质塑料制成，具有很好的支撑作用，第二单向气阀4的两端分别设有第二进气套管41和第二出气套管42，第二进气套管41通过导气管5和气囊出气接口22连通，第二出气套管42通过导气管5和透气垫6连通，第二单向气阀4的内侧通过第二连接件43连接有第二闸片44，第二闸片44的直径不小于第二进气套管41的内径，第二进气套管41的内径比第二单向气阀4的内径小一毫米，第一单向气阀3通过导气管5连通至鞋底1的外侧边缘，第二单向气阀4通过导气管5连通至透气垫6，透气垫6设置在鞋底1的脚掌位置，透气垫6的表面设有若干个通孔61，具有很好的通风透气作用，可以防止脚汗、脚臭等现象的发生，实现了自动呼吸的功能。

本实用新型在具体实施时，第一单向气阀3中间放置一个第一闸片34，第一闸片34中部设置为可移动，当进气时，第一闸片34中部移动，使气体进入，当气体进入后第一闸片34复位，使气体不能原路返回，其原理为单向进气出气。整个产品内部工作原理为，当脚踩踏时，会压缩气囊2，抬脚时由于压力，气囊进气接口21吸入鞋里的气体，由导气管5导向气囊2，导气管5和气囊2之间设置的开关为单向工作的，因此气体吸入气囊2之后没法原路返回，当再次踩踏时，气体会从气囊2的另一向的导气管5导出，导气管5和气囊2之间也是设置单向开关，从而达到呼吸的作用。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
