便于清洁的智能口罩的制作方法

本实用新型涉及一种口罩，特别涉及一种便于清洁的智能口罩。

背景技术：

随着口罩技术的发展，目前出现了带有风扇的电动口罩，通过风扇将空气送入口罩内侧，提高口罩内空气含氧量，给人清新感觉，解决了传统口罩的闷捂感，然而目前出现的电动口罩的空气过滤装置都是直接固定在口罩内形成一体的，使用一段时间口，口罩出现脏污，难以实现口罩的清洁，往往需要更换新的口罩，造成浪费，且现有的电动口罩结构复杂，制造成本高，价格较高。

技术实现要素：

为了弥补以上不足，本实用新型提供了一种便于清洁的智能口罩，该便于清洁的智能口罩结构简单，便于清洁，制造成本低。

本实用新型为了解决其技术问题所采用的技术方案是：一种便于清洁的智能口罩，包括口罩本体和空气过滤装置，口罩本体能够固定佩戴于人体面部，口罩本体上设有至少一个口袋，空气过滤装置放置于口罩本体的口袋内，空气过滤装置的进气端朝向口罩背向人脸一侧，空气过滤装置的出气端朝向人脸一侧。

作为实用新型的进一步改进，所述空气过滤装置包括电池、电路板、过滤网和风扇，所述电池、电路板、过滤网和风扇固定连接形成一个模块。

作为实用新型的进一步改进，所述空气过滤装置包括电池、电路板、过滤网和风扇，所述电池和电路板固定连接形成一体结构，电路板通过电线与风扇相连，所述口罩本体上设有两个口袋，电池和电路板形成的一体结构放置于一个口袋内，风扇和过滤网放置于另一个口袋内。

作为实用新型的进一步改进，所述口袋包括口袋本体和口袋盖，口袋本体和口袋盖分别固定于口罩本体表面，以实际使用方向为基准，口袋本体开口朝上，口袋盖位于口袋本体开口侧上方，口袋盖能够与口袋本体固定连接形成一封闭空间。

作为实用新型的进一步改进，所述口袋本体与口袋盖通过魔术粘或暗扣连接。

作为实用新型的进一步改进，所述口袋本体和口袋盖分别通过魔术粘、暗扣、缝合盒铆接中的一种或多种能够拆卸的安装于口罩本体表面。

作为实用新型的进一步改进，所述口袋位于口罩本体外表面和内表面中任意一面。

本实用新型的有益技术效果是：本实用新型通过在口罩表面设置口袋，将空气过滤装置放置在口袋内，清洁时，将口袋内空气过滤装置取出即可进行清洗，清洁后将空气过滤装置放回口袋内即可，结构简单，使用方便，可重复使用，无需频繁更换口罩，使用成本低，清洁方便。

附图说明

图1为本实用新型的第一种结构立体图；

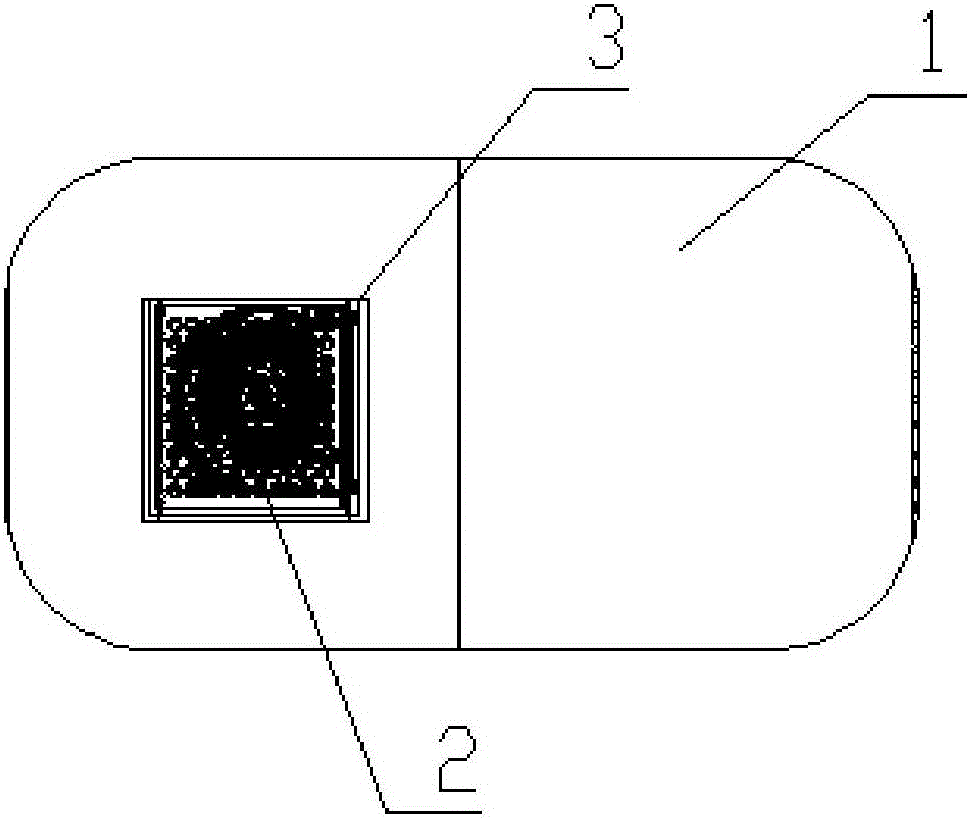

图2为本实用新型的第一种结构原理主视图；

图3为本实用新型的第一种结构原理左视图；

图4为本实用新型的第二种结构立体图。

具体实施方式

实施例：一种便于清洁的智能口罩，包括口罩本体1和空气过滤装置2，口罩本体1能够固定佩戴于人体面部，口罩本体1上设有至少一个口袋3，空气过滤装置2放置于口罩本体1的口袋3内，空气过滤装置2的进气端朝向口罩背向人脸一侧，空气过滤装置2的出气端朝向人脸一侧，通过在口罩本体1上设置口袋3，可以将空气过滤装置2方便的放入和取出，便于口罩本体1的清洁，有利于多次重复使用，大大提高了口罩的使用寿命，降低了使用成本。

所述空气过滤装置2包括电池、电路板、过滤网和风扇，所述电池、电路板、过滤网和风扇固定连接形成一个模块。

所述空气过滤装置2包括电池、电路板、过滤网和风扇，所述电池和电路板固定连接形成一体结构，电路板通过电线与风扇相连，所述口罩本体1上设有两个口袋3，电池和电路板形成的一体结构放置于一个口袋3内，风扇和过滤网放置于另一个口袋3内，通过将空气过滤装置2设计成两个模块，平铺的放在口罩本体1的两个口袋3内，大大降低了口罩的厚度。

所述口袋3包括口袋3本体和口袋3盖，口袋3本体和口袋3盖分别固定于口罩本体1表面，以实际使用方向为基准，口袋3本体开口朝上，口袋3盖位于口袋3本体开口侧上方，口袋3盖能够与口袋3本体固定连接形成一封闭空间，通过设置口罩盖，保证空气过滤装置2在口袋3内位置的固定，不会掉落出来。

所述口袋3本体与口袋3盖通过魔术粘或暗扣连接。

所述口袋3本体和口袋3盖分别通过魔术粘、暗扣、缝合盒铆接中的一种或多种能够拆卸的安装于口罩本体1表面，通过口袋3与口罩本体1的分体设计，可以将口袋3及空气过滤装置2与普通口罩配合使用，实现普通口罩的智能升级，大大降低了口罩的使用成本。

所述口袋3位于口罩本体1外表面和内表面中任意一面。
