发光服饰的制作方法

本实用新型涉及一种发光服饰。

背景技术：

日常穿戴的服饰一般没有发光源或反光源，这样使得在特殊的使用环境中，比如黑暗环境中不能发出光线，一方面不能照亮周围的环境，另一方面不能警示周边而保护自身安全。

具有反光源的服饰一般是作为特殊用途制作，不适合日常穿着，且反光源使用的是将将荧光粉或反光漆印制在服装上，荧光粉、反光漆等经过洗涤会失去反光效果，使用寿命有限。

具有主动发光源的服饰的发光装置一般都是直接缝制在服饰里，不能方便地取出，这样不便于更换发光装置。

技术实现要素：

本实用新型的目的在于提供一种发光服饰，其一方面能够满足普通日常生活的穿戴，又能满足在需要发光的场景下能主动发出光线；另一方面发光装置是可以单独取出，便于更新和替换。

本实用新型的实施例是这样实现的：

一种发光服饰，包括本体、透光件和发光件。透光件设置在本体上，并与本体合围成容纳空间。发光件设置在容纳空间内。透光件的边缘包括第一部分和第二部分，第一部分与本体连接，第二部分与本体可拆卸连接。第二部分与本体分离时形成供发光件通过的开口。

发光服饰具有发光照亮和不发光两种状态。在日常使用时，关闭发光件使发光件不发光，发光服饰可以作为普通服饰穿着；在需要发光的场合，打开发光件使发光件发光照亮，光线就可以透过透光件射出，这时发光服饰就可以起到警示周围的作用，保护自身安全。同时，透光件边缘的第二部分与本体可拆卸连接，第二部分与本体分离时形成供发光件通过的开口，这样就便于对发光件的更换，有利于发光服饰长时间发光，延长了发光服饰的发光功能的寿命。

在本实用新型的一种实施例中，透光件边缘的第一部分与本体固定连接。

在本实用新型的一种实施例中，透光件边缘的第一部分车缝在本体上。

在本实用新型的一种实施例中，透光件边缘的第二部分通过魔术贴与本体连接。

在本实用新型的一种实施例中，魔术贴包括第一魔术贴和第二魔术贴，第一魔术贴为勾面，第二魔术贴为毛面。第一魔术贴设置在透光件边缘的第二部分上，第二魔术贴设置在本体上与透光件边缘的第二部分相对的位置；或第二魔术贴设置在透光件边缘的第二部分上，第一魔术贴设置在本体上与透光件边缘的第二部分相对的位置。

在本实用新型的一种实施例中，透光件为棉麻材料制成。

在本实用新型的一种实施例中，发光服饰还包括标示体，标示体设置在透光件上远离本体的一侧。

在本实用新型的一种实施例中，透光件与发光件组成发光单元。

在本实用新型的一种实施例中，多个发光单元均布在本体的外表面。

在本实用新型的一种实施例中，发光件包括灯泡、电源、保护罩和震动开关，灯泡、电源、震动开关串联形成电回路，灯泡、电源、震动开关设置在保护罩内。

本实用新型实施例的有益效果是：

发光服饰在不需要发光照亮时，关闭发光件使发光件不发光，这时发光服饰可以作为普通服饰穿戴。在需要发光时，打开发光件使发光件发光照亮，这时发光服饰就可以起到警示周围的作用，保护自身安全。同时，发光件设置在透光件与本体合围成容纳空间内，透光件边缘的第二部分与本体可拆卸连接，第二部分与本体分离时形成供发光件通过的开口。通过这个开口发光件就可以轻易地从容纳空间里取出，一方面可以方便地更换发光件以延长发光服饰的发光功能的寿命，另一方面可以改变容纳空间里发光件的数目。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

图1为本实用新型实施例1中发光服饰的一种结构分解图；

图2为本实用新型实施例1中发光服饰的结构局部图；

图3为本实用新型实施例1中发光服饰的局部剖视图；

图4为本实用新型实施例1中魔术贴的结构示意图；

图5为本实用新型实施例1中发光件的结构分解图；

图6为本实用新型实施例1中发光件的装配图；

图7为本实用新型实施例1中发光服饰的装配图；

图8为本实用新型实施例1中发光服饰的另一种结构分解图。

其中，附图标记对应的零部件名称如下：

100-发光服饰，110-本体，120-透光件，121-第一部分，122-第二部分，130-魔术贴，131-第一魔术贴，132-第二魔术贴，140-标示体，150-发光件，151-灯泡，152-电源，153-保护罩，154-震动开关，160-开口，170-容纳空间，180-发光单元。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本实用新型的描述中，需要说明的是，术语“上”、“水平”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

此外，术语“水平”等术语并不表示要求部件绝对水平或悬垂，而是可以稍微倾斜。如“水平”仅仅是指其方向相对“竖直”而言更加水平，并不是表示该结构一定要完全水平，而是可以稍微倾斜。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例1

请参照图1，本实施例提供一种发光服饰100，其包括本体110、透光件120、发光件150、标示体140、魔术贴130。

本体110为衣服，本体110由棉麻材料制成。

透光件120为透光的棉麻材料制成。透光件120的形状由椭圆形的短半轴的一侧和具有波浪形边缘的薄片组成的薄片状，椭圆形的弧形边缘和薄片的波浪线边缘共同构成透光件120的边缘。

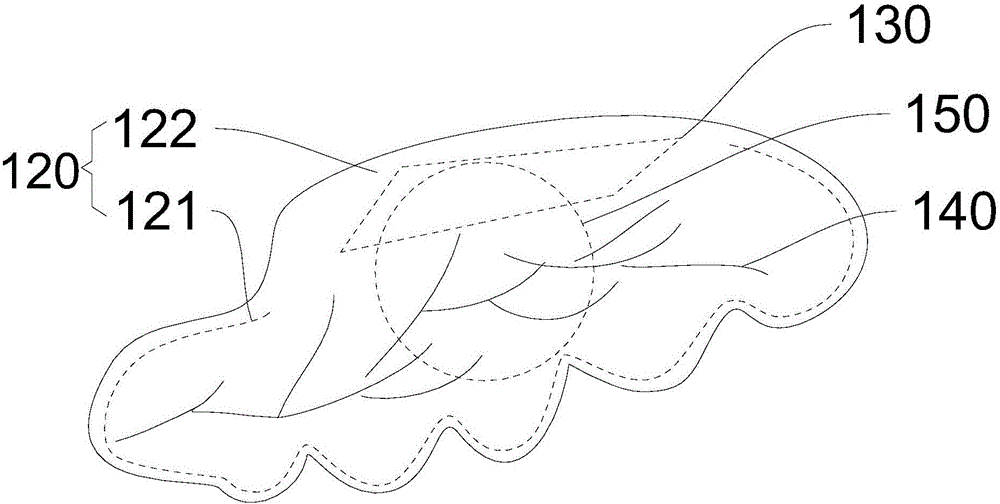

参照图2和图3，透光件120的边缘与本体110连接，这样透光件120与本体110就合围成了容纳空间170。透光件120的边缘包括波浪形的第一部分121和弧形的第二部分122。透光件120边缘的第一部分121连接在本体110上，透光件120边缘的第二部分122可拆卸地与本体110连接，第二部分122与本体110分离时形成开口160。

具体地，第一部分121通过车缝的方式固定连接在本体110上，第二部分122通过魔术贴130与本体110连接。

参照图2和图4，魔术贴130为由尼龙材料制成的长条状。魔术贴130包括第一魔术贴131和第二魔术贴132。第一魔术贴131为勾面，第二魔术贴132为毛面。勾面为带有勾刺的弹性纤维，毛面为细软的绒状纤维。第一魔术贴131设置在透光件120边缘的第二部分122上，第二魔术贴132设置在本体110上与透光件120边缘的第二部分122相对的位置。

需要指出的是，魔术贴130的设置方式还可以是第二魔术贴132设置在透光件120边缘的第二部分122上，第一魔术贴131设置在本体110上与透光件120边缘的第二部分122相对的位置。

第一魔术贴131的勾面和第二魔术贴132的毛面贴合时，勾面的勾刺会钩挂住毛面的绒状纤维，使魔术贴130保持粘和状态；当第二魔术贴132在受到一定横向力的情况下，富有弹性的勾刺被拉直，从绒状纤维上松掉而打开，然后又恢复原有的勾型，这样魔术贴130就达到分离状态。

再次参照图2，标示体140为设置在透光件120上远离本体110的一侧的绣花线。标示体140的外形为分叉的树枝状。

参照图5，发光件150包括灯泡151、电源152、保护罩153和震动开关154。灯泡151、电源152、震动开关154串联形成电回路，灯泡151、电源152、震动开关154设置在保护罩153内。

灯泡151为四个不同颜色LED组成的。四个LED相互串联。四个LED相互对称地设置在保护罩153内与保护罩153顶面平行的平面上。灯泡151具有阳极接脚和阴极接脚。

电源152为一个纽扣电池。具体地，纽扣电池为氧化银电池，电压为1.55伏特。

震动开关154为弹簧震动开关。震动开关154具有两个导电接脚，分别是第一导电接脚和第二导电接脚。电源152的正极与第二导电脚连接，第一导电接脚与灯泡151的阳极连接，电源152的负极与灯泡151的阴极连接，这样，灯泡151、电源152、震动开关154就形成了电回路。震动开关154为常开开关，即发光件未受到震动和/或轻触时震动开关154为断开状态。

参照图6，保护罩153为PVC材料制成的圆柱体。保护罩153为透明的。灯泡151、电源152、震动开关154设置在保护罩153内。具体地，灯泡151、电源152、震动开关154先串联形成电回路，再将灯泡151、电源152、震动开关154通过塑化的方式设置在保护罩153内，使灯泡151、电源152、震动开关154、保护罩153形成一个整体。

参照图7，透光件120与发光件150组成发光单元180。多个发光单元180均布在本体110的外表面。一方面多个发光单元180可以组合成具有警示作用的文字和/或图案，另一方面多个发光单元180可以组合成相应地装饰图案，满足使用者的需要。

在使用时，参照图1和图8，先在发光服饰100的本体110上需要发光的位置，将第二魔术贴132设置在本体110上，再将第一魔术贴131设置在透光件120边缘第二部分122上，随后将透光件120边缘的第一部分121车缝在本体110上相应的位置，最后将发光件150从透光件120边缘第二部分122与本体110分离时形成的开口160放入容纳空间170内，再将第一魔术贴131和第二魔术特粘接即可。震动开关154在断开状态时，灯泡151、电源152、震动开关154串联形成的电回路断开，灯泡151不发光。当需要发光时，发光服饰100的穿戴者可以从透光件120外表面触碰发光件150或晃动/跳动使震动开关154闭合而发光件150发光照亮。

在不使用时或不需发光照亮时，不再触压发光件或晃动/跳动使震动开关154断开，灯泡151、电源152、震动开关154串联形成的电回路断开，灯泡151不发光。也可以直接将发光件150从容纳空间170里取出。

需要说明的是，这里的本体110不限于衣服，还可以是其他服饰，包括服装、鞋、帽、袜子、手套、围巾、领带、提包、阳伞、发饰等其他服饰中的任意一种，这里仅仅是一个示例，本体110的材料也不限于棉麻材料。

透光件120的边缘的第二部分122与本体110的连接不限于魔术贴130，还可以是拉链、骨条、纽扣等其他方式，只要使第二部分122与本体110可拆卸连接即可，同时第二部分122与本体110分离时形成供发光件150通过的开口160即可。第一部分121与本体110的连接不限于车缝，更进一步地，第一部分121与本体110的连接不限于固定连接，还可以是可拆卸地连接等。透光件120的材料不限于棉麻材料，还可以是其他的材料，只要保证其具有良好的透光性即可。透光件120的形状也不限于上述，可以是任何其他的形式，只要保障透光件120的边缘能够与本体110连接即可。

标示体140不限于绣花线，其外形也不限于树枝状，这里仅仅是一个示例。标示体140还可以是安全警示的标志，例如具有警示作用的文字和图案。

灯泡151的类型也不限于LED，LED的数量也不限于四个，四个LED也可以是相同的颜色。这里仅仅是一个示例，只要满足灯泡151通电后能够发光即可。

电源152还可是其他型号的纽扣电池，如碱性电池、锂电池、锌空电池、二次锂电池中任意一种，进一步地，电源152还可以是其他类型的供电装置，只要能保障给灯泡151提供稳定、持久地电能即可。

保护罩153的形状和材料不限于PVC材料制成的透明圆柱体，这里仅仅是一个示例，只要保护罩153能够包裹灯泡151、电源152、震动开关154及它们形成的电回路，同时可以使灯泡151发出的光线可以射出即可。

发光件150的开关不限于震动开关154，也可以是其他形式的开关，只要保证在需要发光的时候，发光件150能够发光照亮即可。

发光单元180设置在本体110外表面的方式不限于均布，这里仅仅是一个示例。发光单元180可以是一个透光件120和至少一个发光件150，也可以仅是一个透光件120而没有发光件150，即设置在容纳空间170里的发光件150的数目可以根据使用情况随意选择。

发光服饰100在设置发光单元180的同时可以设置反光贴条等被动发光的装置，以增强发光服饰100在黑暗环境里的警示作用。例如发光服饰100的本体110还可以是运动裤，在运动裤的表面设置发光单元180的同时在裤腿两侧设置反光条纹，这样既保证了日常穿着的美观又使得运动裤在黑暗环境中的警示效果更好。

在日常使用时，发光服饰100可以作为普通服饰穿着。当穿戴着走动、跳动或跑动时，发光件150的震动开关154闭合使发光件150发光照亮，光线就可以透过透光件120射出，这时发光服饰100就可以起到警示周围的作用，保护自身安全。例如，当穿戴着夜间慢跑时，震动开关154就会闭合使发光件150发光照亮周围，这样就能很好地警示周围人群，起到了保护穿戴着自身安全的作用。透光件120边缘的第二部分122与本体110可拆卸连接，第二部分122与本体110分离时形成供发光件150通过的开口160，这样就可以更换发光件150，也可以增加或减小容纳空间170里发光件150的数量。标示体140可以增强发光服饰100的警示作用，还可以一定程度上起到美化装饰的效果。而且发光件150的体积可以制作的很小，可以使整个发光单元180的体积都很小，从而不会使发光单元180影响发光服饰100整体的协调性。

综上所述，本实用新型的实施例包括本体110、透光件120和发光件150。透光件120设置在本体110上，并与本体110合围成容纳空间170。发光件150设置在容纳空间170内。透光件120的边缘包括第一部分121和第二部分122，第一部分121与本体110连接，第二部分122与本体110可拆卸连接。第二部分122与本体110分离时形成供发光件150通过的开口160。在发光件150受到轻触或震动时，震动开关154闭合使发光件150发光照亮，光线就可以透过透光件120射出，这时发光服饰100就可以起到警示周围的作用，保护自身安全。同时，透光件120边缘的第二部分122与本体110可拆卸连接，第二部分122与本体110分离时形成供发光件150通过的开口160，这样就便于对发光件150的更换，有利于发光服饰100长时间发光，延长了发光服饰100的发光功能的寿命。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
