一种具有发电装置的服装及可发光的服装的制作方法

本实用新型涉及服装领域，具体而言，涉及一种具有发电装置的服装及可发光的服装。

背景技术：

目前，尚不存在可自动发电的服装以及可发光的服装。发光服装在生活中得到方方面面的利用，现有的发光服装一般采用两种方式发光，一种是靠化学物质，比如荧光片与荧光粉来吸光发光的，此种方式必须需要光源，并且长时间穿着此类服装对身体有害。另一种方式是在服装上接入一个电源，通过现有的电源与发光元件实现。

技术实现要素：

本实用新型的一种目的在于提供一种具有发电装置的服装，旨在可通过摆动胳膊产生电磁感应，使服装可自动发电、供电；摆动胳膊的无用功转化为电能。

本实用新型另一种目的在于提供一种可发光的服装，旨在服装上的发光组件通过利用发电装置提供的电能发光，改善了不需要现有的电源，及传统发光服装采用对身体有害的荧光或反光材料来发光的问题。

本实用新型是这样实现的：

一种具有发电装置的服装，包括衣服本体与发电装置，衣服本体包括衣身与衣袖，发电装置包括线圈、第一磁铁和第二磁铁，第一磁铁与衣袖连接，第二磁铁与衣身连接，线圈设置在第一磁铁与第二磁铁之间，线圈与衣袖或者衣身连接，第一磁铁面向线圈的磁极与第二磁铁面向线圈的磁极相反。

进一步地，在本实用新型较佳的实施例中，线圈设置在第一衣身上，且线圈与第二磁铁分离设置。

进一步地，在本实用新型较佳的实施例中，衣身包括第一衣身与第二衣身，衣袖包括第一衣袖与第二衣袖，第一衣身与第一衣袖在同侧，第二衣身与第二衣袖在同侧，第一磁铁设置在第一衣袖上，第二磁铁设置在第一衣身上，且第一磁铁与第二磁铁相对设置。

进一步地，在本实用新型较佳的实施例中，第一磁铁与第二磁铁为片状，第一磁铁靠近第一衣身的磁极为第一磁极，同时第二磁铁靠近第一衣袖的磁极为第二磁极，第一磁极和第二磁极分别为S极和N极。进一步地，在本实用新型较佳的实施例中，第二磁铁靠近线圈的面为参照面，线圈在参照面所在的平面的投影位于参照面内。

进一步地，在本实用新型较佳的实施例中，发电装置可拆卸地设置在衣服本体上。

一种可发光的服装，包括衣服本体、发电装置和发光组件，衣服本体包括衣身与衣袖，发电装置包括线圈、第一磁铁和第二磁铁，，第一磁铁与衣袖连接，第二磁铁与衣身连接，线圈设置在第一磁铁与第二磁铁之间，线圈与衣袖或者衣身连接，第一磁铁面向线圈的磁极与第二磁铁面向线圈的磁极相反，发光组件与线圈电连接。

进一步地，在本实用新型较佳的实施例中，发光组件包括LED灯与稳压电路。

进一步地，在本实用新型较佳的实施例中，线圈的匝数至少为20匝。

进一步地，在本实用新型较佳的实施例中，发电装置与发光组件可拆卸地设置在衣服本体上。

本实用新型的有益效果是：本实用新型通过上述设计得到的具有发电装置的服装与可发光的服装，日常生活中行走或跑步，自然摆动胳膊，线圈能切割第一磁铁与第二磁铁形成的磁感线，并且使在衣袖上的第一磁铁与在衣身上的第二磁铁之间的磁通量改变从而产生电流，该电流可通过其他需要电能的途径得到利用。摆动胳膊的无用功转化为了电能。本实用新型的另一种有益效果是可发光服装包括发光组件与上述发电装置，发光组件与线圈电连接，发光组件通过利用发电装置提供的电能发光。改善了不需要现有的电源，及传统发光服装采用对身体有害的荧光或反光材料来发光的问题。

附图说明

为了更清楚地说明本实用新型实施方式的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

图1是本实用新型实施例1提供的具有发电装置的服装的一种示意图；

图2是本实用新型实施例1提供的具有发电装置的服装的局部示意图；

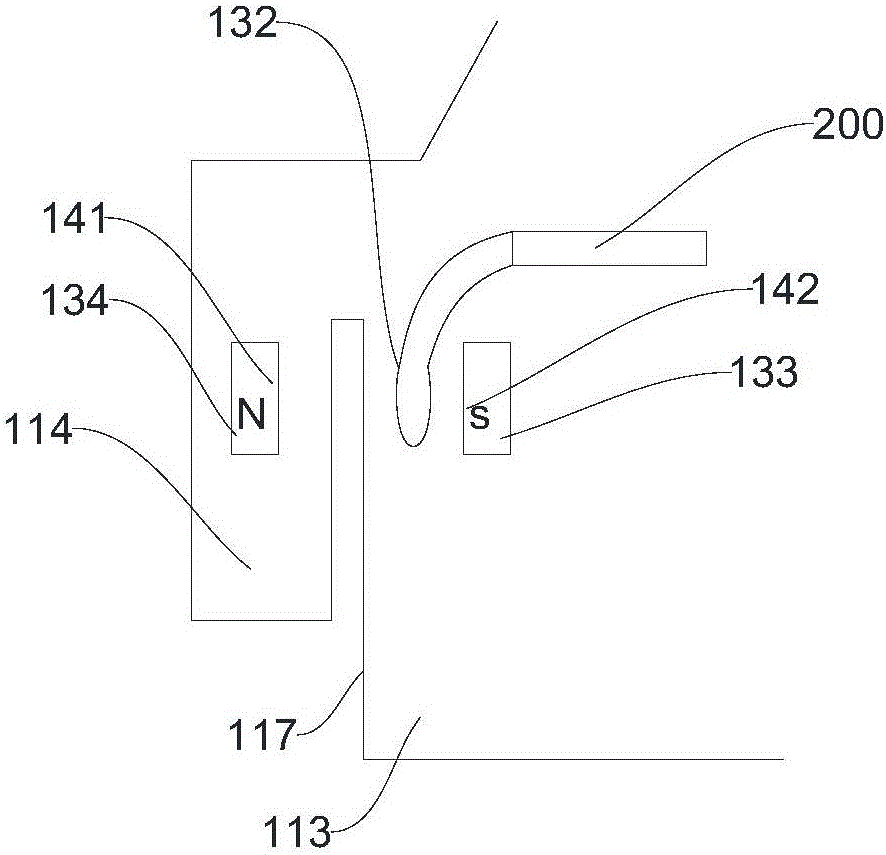

图3是本实用新型实施例1提供的具有发电装置的服装中磁感线的示意图；

图4为本实用新型实施例1提供的具有发电装置的服装中线圈投影的部分平面图；

图5是本实用新型实施例2提供的可发光的服装的示意图；

图6是本实用新型实施例2提供的可发光的服装中发光装置的示意图；

图7是图6的左视图。

图中标记分别为：

具有发电装置的服装100；衣服本体110；发电装置130；衣身111；第一衣身113；第二衣身115；线缝部117；衣袖112；第一衣袖114；第二衣袖116；第一上衣袖114a；第一下衣袖114b；线圈132；第一磁铁134；第二磁铁133；磁感线140；N级141；S级142；参照面151；线圈投影152；电器200；可发光的服装300；发光组件120；LED灯121；接电端123；开关124。

具体实施方式

为使本实用新型实施方式的目的、技术方案和优点更加清楚，下面将结合本实用新型实施方式中的附图，对本实用新型实施方式中的技术方案进行清楚、完整地描述，显然，所描述的实施方式是本实用新型一部分实施方式，而不是全部的实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。因此，以下对在附图中提供的本实用新型的实施方式的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“内”、“外”、“同侧”、“异侧”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“连接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或仅仅表示第一特征水平高度小于第二特征。

实施例1，请参照图1至图4。

本实施例1提供了一种具有发电装置的服装100，如图1所示，包括衣服本体110与发电装置130。衣服本体110包括衣身111与衣袖112。衣身111包括第一衣身113与第二衣身115。衣袖112包括第一衣袖114与第二衣袖116。第一衣身113与第一衣袖114在同侧，第二衣身115与第二衣袖116在同侧。发电装置130包括线圈132、第一磁铁134与第二磁铁133。第一磁铁134连接在第一衣袖114上，同时，第二磁铁133连接在第一衣身113上。如图3所示，线圈132设置在第一磁铁134与第二磁铁133之间，线圈132能够切割第一磁铁134与第二磁铁133形成的磁感线140。

需要说明的是，在本实施例中的第一磁铁134与第二磁铁133可以是天然磁石，也可为其他人工加工而成的磁铁，比如金属合金磁铁、铁氧体永磁材料等。

在本实施例中，具有发电装置的服装100还包括电器200。电器200可以为电子表、电风扇、导航仪等电子设备。

具体地，线圈132设置在第一衣身113上，为了使产生的电路不短路，线圈132与第二磁铁133分离设置，即线圈132与第二磁铁133不接触。需要说明的是，在其他实施例中，线圈132也可以设置在第一衣袖114上，且线圈132不与第一磁铁134接触。

如图2所示，第一磁铁134与第二磁铁133为长方体的片状结构，使用片状结构方便第一磁铁134与第二磁铁133安装在具有发电装置的服装100上，穿着轻便并且节约成本。第一磁铁134面向线圈132的磁极与第二磁铁133面向线圈132的磁极相反。具体地，第一磁铁134靠近第一衣身113的磁极为N级141，第二磁铁133靠近第一衣袖114的磁极为S级142。需要说明的是，第一磁铁134靠近第一衣身113的磁极也可为S级142，同时第二磁铁133靠近第一衣袖114的磁极也可为N级141。

第一衣身113包括竖直的线缝部117。在本实施例中，第一磁铁134、第二磁铁133与线圈132靠近线缝部117；同时，第一磁铁134与第二磁铁133相对设置，可使得第一磁铁134与第二磁铁133之间的磁场强度增大。第一衣袖114包括第一上衣袖114a与第一下衣袖114b。在本实施例中，第一磁铁134设置在第一上衣袖114a上。

下面结合图1至图3，对本实施例的具有发电装置的服装100的工作原理做进一步说明。如图3所示，穿上具有发电装置的服装100后，行走、跑步时，自然前后摆动胳膊，线圈132可切割N级141与S级142之间形成磁感线140，且N级141与S级142之间的磁通量发生改变，从而产生电流，电流的大小根据摆动胳膊的频率决定，该电流可供给电器200利用。

需要说明的是，第一磁铁134与第二磁铁133也可不相对设置，比如第一磁铁134设置在第一下衣袖114b上，第二磁铁133的位置不变，想要实现发电，穿上具有发电装置的服装100后，下手臂向上靠近线圈132，使线圈132切割N级141与S级142之间产生的磁感线140，且N级141与S级142之间的磁通量变化即可发电。

如图2与图4所示，第二磁铁133靠近线圈132的面为参照面151，线圈132在参照面151所在的平面的投影为线圈投影152。线圈投影152位于参照面151内。利用这种方式，能让线圈132切割N级141与S级142之间磁感线140所产生的电流增大。

在本实施例中，发电装置130可拆卸地设置在衣服本体110上。便于更换清洗，且可用于不同的服装上。实现可拆卸地连接的方式有多种，比如在发电装置130上套设有磁性的外壳，外壳通过暗扣等方式与衣服本体110连接。

需要说明的是，在其他实施例中，第一磁铁134可连接在第二衣袖116上，同时，第二磁铁133可连接在第二衣身115上。或者发电装置130可以同时用于第一衣身113、第一衣袖114、第二衣身115与第二衣袖116上。第一磁铁134与第二磁铁133的大小不限。

发电装置130与电器200的数量不限。该服装不只用于衣服，也可用于裤子，原理与本实施例的方式相同。

实施例2 请参照图5至图7。

本实用新型实施例2还提供一种可发光的服装300，其实现原理及产生的技术效果和实施例1相同，为简要描述，本实施例未提及之处，可参考实施例1中相应内容。

本实施例还提供了一种可发光的服装300，如图5所示，包括衣服本体110、发电装置130与发光组件120。其中，发电装置130是实施例1中的发电装置130，电器200替换为发光组件120。发光组件120与线圈132电连接，形成一个完整的电路。

如图6所示，具体地，发光组件120包括LED灯121与稳压电路(图中未标注)。本实施例选用LED灯121是为了节能节电并且能够在低热电压下工作，安全可靠。需要说明的是，在其他实施例中还可选用功率较小的可发光的其他装置。

下面结合图5和图3，对本实施例的可发光的服装300的工作原理做进一步说明，穿上可发光的服装300后，前后摆动胳膊时，线圈132切割N级141与S级142之间形成磁感线140；N级141与S级142之间的磁通量发生改变，从而产生电流，该电流通过线圈132到达发光组件120，使LED灯121发光。

LED灯121点亮的最小电流为20mA。因此，线圈132的匝数至少为20匝。根据第二磁铁133的强度和LED灯121点亮的最小电流合理地配置线圈132的匝数。为解决功率较底的问题，在本实施例中，采用一个LED灯121。需要说明的是，LED灯121的数量不限。

如图6和7所示，发光组件120还包括充电电池(图中未标注)、开关124与两个接电端123。线圈132通过两个接电端123与发光组件120连接，形成一个完整的闭合电路。电流可由充电电池储存起来。LED灯121是否发光可通过开关124控制。

在其他实施例中，发光组件120采用LED灯条，使生产更加简便，发光组件120的使用寿命增加，整个电路更加稳定。

在本实施例中，发光组件120还包括适用于LED灯121的驱动电路。驱动电路可增大功率，从而满足LED灯121的额定功率，使得LED灯121可以正常工作。需要说明的是，在其他实施例中，驱动电路适用于其他发光负载。

在本实施例中，发光组件120的外壳采用荧光或反光材料，荧光或反光材料可吸收光源并反射吸收到的光。从另一方面增大发光的强度。发电装置130与发光组件120可拆卸地设置在衣服本体110上。便于更换清洗，且可用于不同的服装上。

需要说明的是，发电装置130与发光组件120的数量不限，相对位置不限。发光组件120与发电装置130可设置在同侧也可以设置在异侧。该服装不只用于衣服，也可用于裤子，原理与本实施例的方式相同。

以上所述仅为本实用新型的优选实施方式而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
