发光鞋的制作方法

本实用新型涉及一种发光鞋。
背景技术：

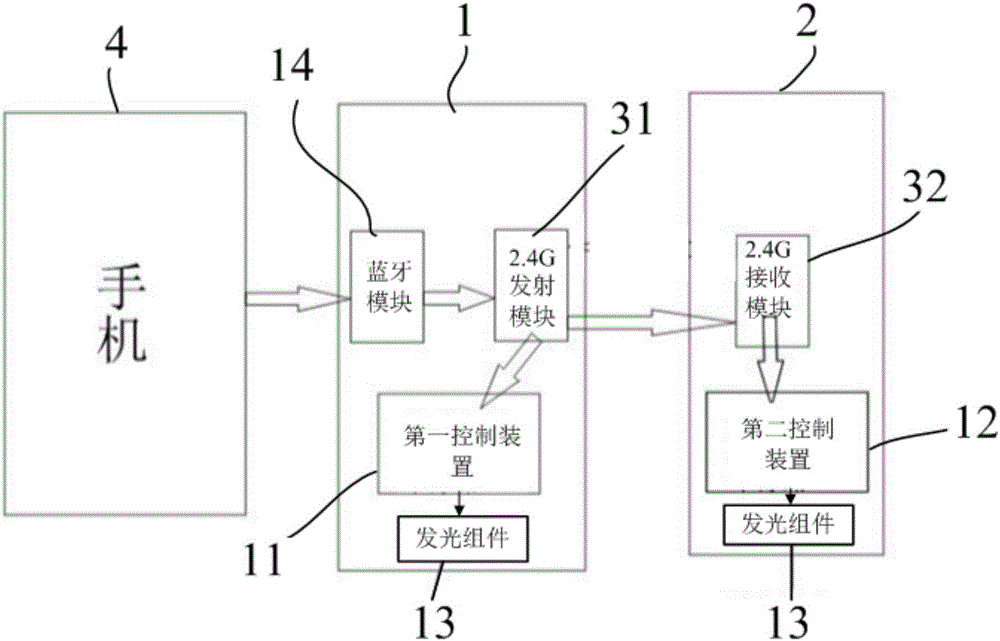

：发光鞋由于其时尚的外形和炫目的色彩受到儿童及青少年的欢迎，穿上发光鞋后，发光鞋可以发出五颜六色的光，以彰显鞋子的个性化及时尚性。通常发光鞋包括鞋子、安装在鞋子上的发光组件，发光组件包括灯带及驱动所述灯带发光的控制盒；所述控制盒内设置有控制电路板，充电电池、控制电路板及发光组件电性连接，控制电路板接通充电电池与发光组件，通过控制持续按压手动按钮开关的时间，以使控制电路板驱动灯带以预定的发光模式发光。上述结构发光鞋手动按压开关通常设置在鞋上，切换发光模式时需要弯腰触动鞋子上的按压开关；此外，预设的几种发光模式按照一定的次序排列，在没有相邻排列的两种发光模式之间进行切换时，不能一次性切换到位，必须连续按压开关依次经过位于中间的切换模式才能切换到位。技术实现要素：本实用新型的主要目的是提供一种发光鞋，旨在提高发光鞋的发光模式切换的操控性。为实现上述目的，本实用新型提出的发光鞋，包括至少两只鞋体，每只所述鞋体上均设置有发光组件及与所述发光组件连接并控制所述发光组件按照预设闪光模式发光的控制装置；位于两只所述鞋体上的控制装置之间通过无线射频模块连接，设置于其中一只所述鞋体内的控制装置的信号输入端设置有用于连接手机的蓝牙模块。优选地，所述无线射频模块是2.4G无线模块、5.8G无线模块或433m无线模块。优选地，所述2.4G无线模块包括2.4G无线发射模块和2.4G无线接收模块；所述2.4G无线发射模块位于其中一所述鞋体的内侧，且与具有所述蓝牙模块的控制装置连接；所述2.4G无线接收模块与另一所述控制装置连接，位于另一所述鞋体的内侧。优选地，所述2.4G无线模块包括两个2.4G无线收发模块，均位于所述鞋体内侧；彼此连接一个所述控制装置。优选地，所述控制装置为一集成电路。优选地，所述发光组件包括LED发光体和为所述LED发光体提供电源的电池。优选地，所述鞋体包括鞋底和鞋面；所述无线射频模块及控制装置均设置在所述鞋底内部，所述鞋底内部具有一空腔，在所述空腔内设置灯架及所述电池，所述灯架上设置有若干所述LED发光体。优选地，所述鞋底包括连接层和底层，所述空腔设置在所述连接层与底层之间。优选地，所述鞋底包括连接层和底层，所述空腔设置在所述连接层内，所述连接层与底层之间具有一用于封住所述空腔开口的盖板，所述盖板其中一侧旋转连接于所述空腔开口处的连接层上。优选地，所述鞋体包括鞋底和鞋面；所述控制装置和/或所述无线射频模块设置在所述鞋面上；所述LED发光体设置在所述鞋面上，且围绕所述鞋面的侧面一周设置。本实用新型技术方案中，使用时，在手机中设置好相应的闪光模式，通过蓝牙导入到无线射频模块中，一方面，无线射频模块的发射端将该闪光模式导入其中一鞋子的控制装置中，通过控制装置控制该鞋子上的发光组件按照相应设置的闪光模式发光；另一方面，无线射频模块的发射端与无线射频模块的接收端靠近并正对时，彼此之间通过射频信号的传播，将闪光模式导入到无线射频模块的接收端，通过无线射频模块的接收端将闪光模式导入到另一鞋子的控制装置中，通过控制装置控制该鞋子上的发光组件按照相应设置的闪光模式发光；相对现有技术，只需要在手机上进行操作即可，两只鞋子之间借助无线射频模块传递控制信号；无需手动按压鞋子上的按钮，并且通过手机可以任意选择闪光模式，相对于现有技术大大提高了可操控性。附图说明为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图示出的结构获得其他的附图。图1为本实用新型发光鞋一实施例的结构示意图；图2为本实用新型发光鞋又一实施例的结构示意图；图3为本实用新型发光鞋另一实施例的结构示意图；图4为本实用新型发光鞋再一实施例的结构示意图。附图标号说明：标号名称标号名称1左鞋体3无线射频模块2右鞋体4手机10鞋底10a底层20鞋面10b空腔11第一控制装置10c盖板12第二控制装置13发光组件130灯架131LED发光体132电池14蓝牙模块312.4G无线发射模块322.4G无线发射模块302.4G无线收发模块本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。具体实施方式下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。需要说明，本实用新型实施例中所有方向性指示(诸如上、下、左、右、前、后……)仅用于解释在某一特定姿态(如附图所示)下各部件之间的相对位置关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变。另外，在本实用新型中如涉及“第一”、“第二”等的描述仅用于描述目的，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。在本实用新型的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。在本实用新型中，除非另有明确的规定和限定，术语“连接”、“固定”等应做广义理解，例如，“固定”可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。另外，本实用新型各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。实施例一，本实用新型提出一种发光鞋。请参照图1，在本实用新型一实施例中，该本实用新型提出的发光鞋包括一双鞋体，本实施例中具体为左鞋体1和右鞋体2；第一控制装置11设置在左鞋体1内，第二控制装置12设置在右鞋体2内，左鞋体1和右鞋体2内均设置发光组件13；第一控制装置11与第二控制装置12之间通过无线射频模块3连接，第一控制装置11的信号输入端设置有用于连接手机4的蓝牙模块14。使用时，可在手机4中设置好相应的闪光模式，通过蓝牙模块14将闪光模式导入到无线射频模块3中，一方面，无线射频模块3的发射端(设置于左鞋体1内)将该闪光模式导入左鞋体1的第一控制装置11中，通过第一控制装置11控制该鞋子上的发光组件13按照相应设置的闪光模式发光；另一方面，无线射频模块3的发射端与无线射频模块的接收端靠近并正对时，彼此之间通过射频传播信号，将闪光模式导入到无线射频模块3的接收端，通过无线射频模块3的接收端将闪光模式导入到右鞋体2的第二控制装置12中，通过第二控制装置12控制该鞋子上的发光组件13按照相应设置的闪光模式发光；相对现有技术，只需要在手机上进行操作即可，两只鞋子之间借助无线射频模块3传递控制信号；无需手动按压鞋子上的按钮，并且通过手机4可以任意选择闪光模式，相对于现有技术大大提高了可操控性。这里的闪光模式可以是不同的图案按照预设的频次闪烁，具体通过控制不同颜色的发光体按照预设的程序通电发光，两只鞋子上的闪光模式可以相同，也可以不同；上述实施例属于形同闪光模式，不同的闪光模式具体在手机中设置好第一闪光模式和第二闪光模式，该两个闪光模式同样经蓝牙模块14导入到无线射频模块3中，无线射频模块3的发射端将第一闪光模式导入第一控制装置11中，通过第一控制装置11控制左鞋体1上的发光组件13按照相应设置的第一闪光模式发光；无线射频模块3的发射端与无线射频模块的接收端靠近并正对时，彼此之间通过射频信号的传播，将第二闪光模式导入到无线射频模块3的接收端，通过无线射频模块3的接收端将第二闪光模式导入到右鞋体2的第二控制装置12中，通过第二控制装置12控制该鞋子上的发光组件13按照相应设置的闪光模式发光。控制模式更为灵活多变。优选地，所述发光组件13包括LED发光体131和为所述LED发光体131提供电源的电池132。所述LED发光体131设置在所述鞋面20上；参见图1、图、图4；电池132除了为LED发光体131供电外，还为控制装置和无线射频模块供电。鞋子能持久发光。电池可选用可充电电池，多次使用，减少资源浪费。优选地，所述无线射频模块3是2.4G无线模块(英文：2.4GhzRFtransceiver/receivermodule)工作在全球免申请ISM频道2400M-2483M范围内，实现开机自动扫频功能，共有50个工作信道，可以同时供50个用户在同一场合同时工作，无需使用者人工协调、配置信道。同时，可以根据成本考虑，选择50米内、150米、600米多种类型无线模块。接收单元和遥控器单元具有1键自动对码功能，数字地址编码，容量大，避免地址重复。另外，2.4G无线模块能够同时控制多只鞋子的闪光模式。此外，无线射频模块3还可以是5.8G无线模块或433m无线模块；433m无线模块工作频率是315MHz/433MHz。5.8G无线模块信道较多，频率较高，抗干扰能力较强，提供了3个100MHzU-NII(无须许可证的国家信息基础设施)频段用于高速无线数据通信。这三个100MHz频段分别是：一、5.15～5.25GHz，规定其EIRP(EffectiveIsotropicRadiatedPower)有效全向辐射功率，也称为等效全向辐射功率(EquivalentIsotropicRadiatedPower)不大于23dBm适用于室内无线通信。二、5.25～5.35GHz，规定其EIRP不大于30dBm，适用于中等距离通信；三、5.725～5.825GHz，通常人们选用5.725～5.825GHz来进行社区的宽带无线接入，以获得更佳的性能价格比。5.8HZ遵从于802.11a、FCCPart15、ETSIEN301489、ETSIEN301893、EN50385、EN60950等国际标准。优选地，所述控制装置(包括第一控制装置11和第二控制装置12)可以为集成电路。节约空间，减少鞋子整体重量。实施例二参见图2，所述2.4G无线模块包括2.4G无线发射模块31和2.4G无线接收模块32；所述2.4G无线发射模块31位于左鞋体1的内侧，且与具有所述蓝牙模块的第一控制装置11连接；所述2.4G无线接收模块32与第二控制装置12连接，位于右鞋体2的内侧。2.4G无线发射模块31用于通过蓝牙模块14接收来自于手机4的对应于选定闪光模式的控制信号，并在2.4G无线发射模块31与2.4G无线接收模块32正对时传输该控制信号，2.4G无线发射模块31接收到该控制信号后将其传输给第一控制装置11，通过第一控制装置11驱动安装在左鞋体1上的发光组件13按照闪光模式闪烁；2.4G无线接收模块32接收到该控制信号后将其传输给第二控制装置12，通过第二控制装置12驱动安装在右鞋体2上的发光组件13按照闪光模式闪烁。具体反应在使用过程中，左脚与右脚相对时完成左鞋体1与右鞋体2之间的信号传输，右鞋体2继而闪烁。实施例三参见图3，与上述实施例二的不同之处在于所述2.4G无线模块包括两个2.4G无线收发模块30，均位于所述鞋体内侧；其中一个2.4G无线收发模块连接第一控制装置11，另一2.4G无线收发模块30连接第二控制装置12。2.4G无线收发模块30不仅仅能发射控制信号，同时还能接收控制信号及反馈信号，与实施例二的不同之处在于，位于右鞋体2上的2.4G无线收发模块30能将该鞋体上各LED发光体的状态(通电或不通电)依次借助位于左鞋体1上的2.4G无线收发模块30及蓝牙模块14发送到手机4上，同样，位于左鞋体1上的2.4G无线收发模块30该鞋体上各LED发光体的状态(通电或不通电)通过蓝牙模块14发送到手机4上，通过手机4能够显示左、右鞋体上各LED发光体的状态，除了观测闪光模式之外，还能够看出来LED发光体是正常或损坏。作为实施例三的一种优选方案，所述LED发光体设置在所述鞋面上，且围绕所述鞋面的侧面一周设置。从各个角度都能看到闪光图案。实施例四参见图4，在上述实施例一、二、三的基础上，为进一步保护鞋体内部的电控部件及发光组件，避免受到雨水等侵蚀导致损坏，所述左、右鞋体均包括鞋底10和鞋面20，本实施例中以右鞋体2为例进行说明；所述无线射频模块3及第二控制装置12均设置在所述鞋底10内，所述鞋底10具有一底层10a，揭开底层10a，鞋底10内部具有一空腔10b，在所述空腔10b内设置灯架130及电池132，灯架130上设置有若干LED发光体131。所述空腔10b的开口上具有一能向其一侧翻转的盖板10c，通过盖板10c能将灯架130、LED发光体131及电池132封装于空腔10b内，通过底层10a能将无线射频模块3及第二控制装置12封装于右鞋体2内。作为上述实施例的变形，空腔还可以形成于在鞋体底部与底层之间。以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是在本实用新型的发明构思下，利用本实用新型说明书及附图内容所作的等效结构变换，或直接/间接运用在其他相关的
技术领域：
均包括在本实用新型的专利保护范围内。当前第1页1 2 3
