一种智能化多用途电工帽的制作方法

本实用新型涉及电力防护装备技术领域，具体涉及一种智能化多用途电工帽。

背景技术：

容易知道，在电力施工中，工作人员需要佩戴安全帽，电力安全帽对人体头部受坠落物及其他特定因素引起的伤害起防护作用，常规的安全帽包括帽壳、帽衬、下颚带；在空间相对较小的环境中施工时，头部很容易无意间接触到周围的带电设备，即使是有安全帽的防护，也会引发不安全因素。

技术实现要素：

为解决上述技术问题，本实用新型提供了一种智能化多用途电工帽，安全性更高。

本实用新型的技术方案是，提供一种智能化多用途电工帽，包括壳体、下颚带和弹性绝缘杆，所述下颚带包括左支带和右支带，所述左支带的一端、所述右支带的一端分别可拆卸固定在壳体下端的两侧，所述右支带的自由端上设置有用于连接所述左支带的自由端的锁扣，所述左支带的自由端上设置有带密集塑料勾的勾面，所述右支带的中部设置有带密集绒毛的毛面；

所述壳体的下端外缘面上设置有多根弹性绝缘杆，所述的多根弹性绝缘杆呈放射状斜向外延伸，各所述弹性绝缘杆的顶端均安装有一电场强度传感器，所述弹性绝缘杆的顶端设置有外螺纹，所述电场强度传感器上设置有带内螺纹的螺纹孔，所述电场强度传感器与所述弹性绝缘杆螺纹连接，

所述电工帽还包括控制器、警报器，各所述电场强度传感器、警报器分别与所述控制器电连接；

所述壳体的顶部前端安装有照明灯，所述壳体的左右两侧和后端共安装有三个用于应急闪烁的闪烁灯，三个闪烁灯包括红色灯、绿色灯和黄色灯，所述照明灯和所述闪烁灯分别与所述控制器电连接；

所述壳体上还安装有无线通信组件、GPS定位组件和语音播放组件，所述无线通信组件和所述GPS定位组件位于所述壳体的顶部，所述无线通信组件位于所述壳体的侧部并靠近所述右支带设置，所述无线通信组件、GPS定位组件和语音播放组件分别与所述控制器电连接。

进一步地，所述壳体的外侧壁上设置有多处防滑凸纹，所述防滑凸纹呈S形。

进一步地，所述壳体的前端设置有帽檐。

本实用新型的有益效果为：通过在下颚带的左支带上设置带密集塑料勾的勾面，同时在右支带上设置带密集绒毛的毛面，勾面和毛面形成了类似袖带的可拆卸连接方式，使得左支带和右支带在经过锁扣连接固定的同时还有毛面、勾面的粘合固定，下颚带的固定效果更佳。通过将电场强度传感器可拆卸固定在弹性绝缘杆上，且电场强度传感器设有多个随弹性绝缘杆同样是放射性分布，对周边电场强度的检测更为精准，提升了工作人员的安全性。由于电场强度传感器和弹性绝缘杆是螺纹式连接，安装方便收纳更换也方便。

照明灯的设置方便在夜晚等昏暗情况下，为工作人员提供持续照明方便工作。同时在夜晚环境下，光线不足，野外工作的电力工作人员相互之间容易走失，通过在壳体上分别在三个地方设置三个不同颜色的闪烁灯，可以按需控制三色灯不停闪烁，便于工作人员及时被找到。

无线通信组件、GPS定位组件的设置可以对偏远地区的工作人员进行实时定位，并将位置信息远程来回传输，方便对工作人员的安全定位、工作指示等，语音播放组件作为一个语音播报器，靠近右支带设置也即靠近人耳布置，便于工作人员及时接收相关信息。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本实用新型实施例提供的一种智能化多用途电工帽的结构图；

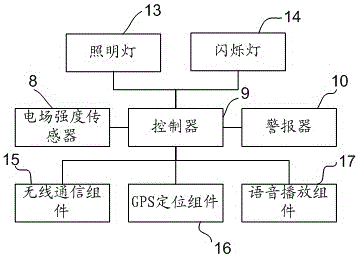

图2是本实用新型实施例提供的一种智能化多用途电工帽的电控图。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步说明。

请参阅图1-2所示，本实用新型提供了一种智能化多用途电工帽，包括壳体1、下颚带和弹性绝缘杆2，所述下颚带包括左支带3和右支带4，所述左支带3的一端、所述右支带4的一端分别可拆卸固定在壳体1下端的两侧，所述右支带4的自由端上设置有用于连接所述左支带3的自由端的锁扣5，所述左支带3的自由端上设置有带密集塑料勾的勾面6，所述右支4带的中部设置有带密集绒毛的毛面7；

所述壳体1的下端外缘面上设置有多根弹性绝缘杆2，所述的多根弹性绝缘杆2呈放射状斜向外延伸，各所述弹性绝缘杆2的顶端均安装有一电场强度传感器8，所述弹性绝缘杆2的顶端设置有外螺纹，所述电场强度传感器8上设置有带内螺纹的螺纹孔，所述电场强度传感器8与所述弹性绝缘杆2螺纹连接，

所述电工帽还包括控制器9、警报器10，各所述电场强度传感器8、警报器10分别与所述控制器9电连接；

所述壳体的顶部前端安装有照明灯13，所述壳体的左右两侧和后端共安装有三个用于应急闪烁的闪烁灯14，三个闪烁灯14包括红色灯、绿色灯和黄色灯，所述照明灯13和所述闪烁灯14分别与所述控制器9电连接；

所述壳体1上还安装有无线通信组件15、GPS定位组件16和语音播放组件17，所述无线通信组件25和所述GPS定位组件16位于所述壳体1的顶部，所述无线通信组件15位于所述壳体1的侧部并靠近所述右支带4设置，所述无线通信组件15、GPS定位组件16和语音播放组件17分别与所述控制器9电连接。

优选地，所述壳体1的外侧壁上设置有多处防滑凸纹11，所述防滑凸纹11呈S形。进一步地，所述壳体1的前端设置有帽檐12。

本实用新型提供的一种智能化多用途电工帽，通过在下颚带的左支带上设置带密集塑料勾的勾面，同时在右支带上设置带密集绒毛的毛面，勾面和毛面形成了类似袖带的可拆卸连接方式，使得左支带和右支带在经过锁扣连接固定的同时还有毛面、勾面的粘合固定，下颚带的固定效果更佳。通过将电场强度传感器可拆卸固定在弹性绝缘杆上，且电场强度传感器设有多个随弹性绝缘杆同样是放射性分布，对周边电场强度的检测更为精准，提升了工作人员的安全性。由于电场强度传感器和弹性绝缘杆是螺纹式连接，安装方便收纳更换也方便。

照明灯的设置方便在夜晚等昏暗情况下，为工作人员提供持续照明方便工作。同时在夜晚环境下，光线不足，野外工作的电力工作人员相互之间容易走失，通过在壳体上分别在三个地方设置三个不同颜色的闪烁灯，可以按需控制三色灯不停闪烁，便于工作人员及时被找到。

无线通信组件、GPS定位组件的设置可以对偏远地区的工作人员进行实时定位，并将位置信息远程来回传输，方便对工作人员的安全定位、工作指示等，语音播放组件作为一个语音播报器，靠近右支带设置也即靠近人耳布置，便于工作人员及时接收相关信息。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
