保健鞋的制作方法

本实用新型属于磁疗领域，具体涉及一种保健鞋。

背景技术：

保健鞋是一种能够提供按摩、磁保健等效果的鞋。其在鞋底上设置硬型按摩钉并镶嵌磁片，可以起到按摩脚底穴位，以及激活细胞能量、促进血液循环，清除血管壁自由基，提高机体免疫力，抗衰老等作用。

所述硬型按摩钉并镶嵌磁片的结构为具有磁性的圆状平顶结构，人体脚部有许多穴位及特定的反射区，磁片安装在保健鞋鞋底，脚部与鞋底接触，整个鞋底产生磁场，能够增强足底反射区的电磁场，对各种慢性疾病的发生起到预防作用，同时，有效的调节和改善人体微循环系统，起到消肿、促进血液循环，从而达到缓解疲劳的作用。

但现有的安装在保健鞋上的硬型按摩钉并镶嵌磁片的结构，未从人体的舒适度去考虑，安装的硬型按摩钉并镶嵌有磁片的结构过硬且未按照适合人体的脚部的曲线设计，虽然能达到缓解人体疲劳的作用，但由于舒适度较差，人不能长时间穿着行走，按摩与磁疗就大打折扣，未达到充分缓解疲劳和磁疗的作用。

技术实现要素：

本实用新型的目的在于提供一种保健鞋，以改善现有保健鞋中安装的硬型按摩钉并镶嵌的磁片过硬，脚部穿着后极不舒服，难以长时间穿着行走，不能达到充分缓解人体疲劳和磁疗的目的。

在本实用新型的实施例中提供的一种保健鞋，所述保健鞋包括鞋底，所述鞋底的上表面包括基层面以及多个凸出于所述基层面的弹性空心腔，所述弹性空心腔内设置有磁球，所述磁球的顶端高于所述基层面。

优选地，所述弹性空心腔为球形腔。

优选地，所述磁球的直径为所述弹性空心腔直径的三分之二。

优选地，所述弹性空心腔凸出于所述基层面的比例为35％-50％。

优选地，所述磁球顶端与所述基层面之间的高度差为1-2毫米。

优选地，所述弹性空心腔的数量至少为30个。

优选地，所述弹性空心腔的数量至多为60个。

优选地，所述弹性空心腔设置在所述鞋底的与穿戴者的脚部的穴位对应的区域。

优选地，所述保健鞋还包括鞋帮，所述鞋帮上设置有磁片。

优选地，所述磁球的材料为钕铁硼。

本实用新型提供的保健鞋，其鞋底的上表面包括基层面以及多个凸出于所述基层面的弹性空心腔，所述空心腔内设置有磁球，所述磁球的顶端高于所述基层面，实现与人体脚部的接触。与现有技术中在鞋底上设置磁片，穿上后，不能充分缓解脚部疲劳相比，本实用新型中，通过在鞋底上表面设置多个凸出的弹性空心腔，人穿上这种鞋子后，脚部与鞋底上的弹性空心腔接触，踩下去，弹性空心腔内的空气被压缩，一次次的对脚部的穴位起到按摩作用；同样的，脚部下压后，触碰到磁球，与磁球接触，整个鞋底形成一个磁场，起到按摩及磁疗的作用。与现有技术中通过在鞋底设置硬型按摩钉并镶嵌磁片，硬型按摩钉过硬且未按人体脚部的曲线设计，使脚部穿着极不舒服，无法充分缓解人体疲劳相比，本实用新型中，通过增加弹性空心腔及其内的磁球，保证人脚部与鞋底接触时不至于过硬使人感到不舒服，充分缓解了人体的疲劳感。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

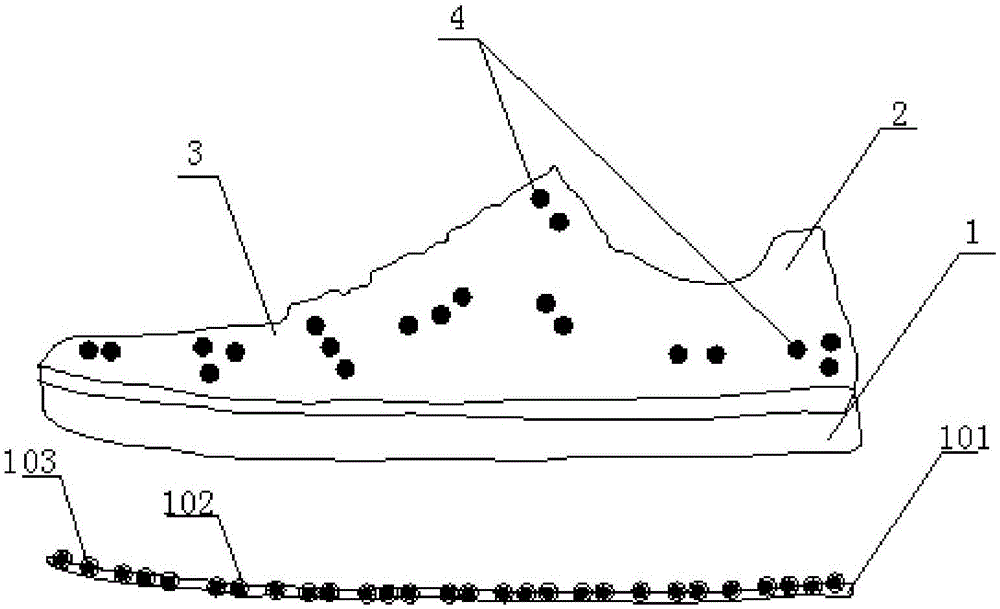

图1为本实用新型的实施方式提供的保健鞋的结构示意图；

图2为本实用新型的实施方式提供的保健鞋拆卸后的结构示意图；

图3为本实用新型的实施方式提供的保健鞋的鞋底的俯视示意图。

其中，附图标记：

1：鞋底；

2：鞋帮；

3：鞋面；

4：磁片；

101：基层面；

102：弹性空心腔；

103：磁球。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将对本实用新型的技术方案进行清楚、完整的描述。显然，所描述的实施例仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所得到的所有其它实施例，都属于本实用新型所保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

以下结合附图对本实用新型的具体实施方式进行详细说明。应当理解的是，此处所描述的具体实施方式仅用于说明和解释本实用新型，并不用于限制本实用新型。

本实用新型中提供了一种保健鞋，并给出其实施方式。图1为本实用新型的实施方式提供的保健鞋的结构示意图。在所述保健鞋的一个实施方式中，参见图1，保健鞋包括鞋底1，鞋底1的上表面包括基层面101以及多个凸出于所述基层面101的弹性空心腔102，弹性空心腔102内设置有磁球103，磁球103的顶端高于所述基层面101。

在本实施方式中，所述鞋底1的上表面包括基层面101以及多个凸出于所述基层面101的弹性空心腔102，所述弹性空心腔102内设置有磁球103，磁球103的顶端高于基层面101。所述磁球103位于所述弹性空心腔102内且磁球103与弹性空心腔102均高于所述基层面101，人穿上这种保健鞋后，脚部与鞋底1上的弹性空心腔102接触，踩下去，弹性空心腔102内的空气被压缩，一次次的对脚部的穴位起到按摩作用；同时，脚部下压后，触碰到磁球103，与磁球103接触，整个鞋底1形成一个磁场，起到按摩及磁疗的作用。与现有技术相比，本实用新型中，通过在保健鞋的鞋底1上设置弹性空心腔102及弹性空心腔102内的磁球103，二者组合设计，弹性空心腔102具有弹性，保证人脚部与鞋底接触时不至于过硬，有一个缓冲的时机，不至于使人感到不舒服，充分缓解人体的疲劳感，达到按摩及磁疗的作用。

需要说明的是，所述鞋底1还可以包括下表面，上表面包括基层面101以及多个凸出于所述基层面101的弹性空心腔102，所述弹性空心腔102内设置有磁球103，所述磁球103的顶端高于所述基层面101。图2为本实用新型的实施方式提供的保健鞋拆卸后的结构示意图。下表面可与上表面拆卸连接，参见图2，便于满足人体不同情况下的需要。如果使用者不想进行按摩或者磁疗时，可将鞋底1上表面与下表面拆开，将鞋底1上表面取出，这样，本实用新型所提供的鞋子就和普通的鞋子一样了；如果使用者需要进行按摩及磁疗时，将鞋底1上表面与下表面连接，这样使用者脚底踩在鞋底1上时就可以达到磁疗按摩的作用。通过鞋底1上表面、下表面的拆卸，可以保证各种不同情况下的人体的需要的满足，使保健鞋可适用于不同场合。

还需要说明的是，可以单独售卖与购买包含弹性空心腔102及其内的磁球103的鞋底1的上表面，当保健鞋的上表面损坏或丢失时，可以在网上或实体店购买到所需要的不同尺码的鞋底1的上表面，将新的上表面放进保健鞋中，以使保健鞋可以正常使用，这样不仅防止了浪费，又节约成本，方便替换，使用者不至于花太多的价钱去重新购买，方便了顾客及商家。

还需要说明的是，位于鞋底1的基层面101上的弹性空心腔102及设置于弹性空心腔102内的磁球103作为一对组合，可以单独售卖与购买，也可以单独替换，当保健鞋的鞋底1上的某一组磁球103或弹性空心腔102损坏或丢失时，可以购买新的进行更换，实现方便便利的替换，既节约时间又节约成本。

还需要说明的是，所述保健鞋涉及到人们日常生活中的各种各样的鞋子，根据用途分有单鞋、棉鞋、凉鞋、拖鞋、劳保鞋、旅游鞋、皮靴等；根据材料分有皮鞋、胶鞋、布鞋、塑料鞋等，包含有弹性空心腔102及弹性空心腔102内的磁球103的上表面的鞋均可以，可以适用于各种各样的鞋子，满足人的各个方面的需求，爬山、逛街、运动等各个方面的需求，保证随时随地都可以磁疗按摩。

另外地，所述保健鞋的鞋底1的上表面可与鞋体分离，当鞋体损坏时，可以只购买鞋体，例如旅游鞋、高跟鞋均可，不用花费大量的金钱去购买一体的新的保健鞋，从而达到了节约资源的效果，同时也使消费者在购买保健鞋时，可以多角度选择，可拆卸或者不可拆卸均可。可拆卸的鞋子购买后，当鞋体本身损坏，也可以选择购买合适的鞋子，不至于全部都重新购买，使得昂贵的包含有弹性空心腔102及其内的磁球103的鞋底1的上表面不至于浪费掉，保证资源的节约。

另外地，所述弹性空心腔102及其内的磁球103也可拆卸，当对应于脚部穴位的每一组损坏或丢失时，只需更换或添加其中一个或几个即可，不必大规模的更改，既节约成本，也节约了时间，给消费者带来便利，让消费者生活更加方便，更加美好。

优选地，所述弹性空心腔102为球形腔。人的脚部与鞋底1接触时，首先与弹性空心腔102接触，所述弹性空心腔102应软且有弹性，弹性空心腔102为球形腔，满足脚部的曲线设计，人脚部与之接触，可以缓解人体的脚部的不舒适感，人穿上后，不至于太突兀，给脚部一个缓冲的机会，缓解脚部的压力。

还需要说明的是，所述弹性空心腔102不只可为球形腔，也可为其他形状，如椭球形腔，只要保证脚部与鞋底1接触时，所呈现的凸起部位，不至于使脚部不舒服，脚部可以很轻松地接触上，且可以缓解人体疲劳感即可。

另外地，所述弹性空心腔102的材料为较软的材料，人体脚部直接与所述弹性空心腔102接触，要求所述弹性空心腔102必须软且弹性脚够好，材料为塑料，其主要成分为树脂，其化学性能为：耐化学侵蚀，具有光泽、部分透明或者半透明，为良好的绝缘体，质量轻且坚固，加工容易且价格便宜，是弹性空心腔102的最好的材料选择。

优选地，所述磁球103的直径为所述弹性空心腔102直径的三分之二。所述磁球103在所述弹性空心腔102的内部，且所述磁球103高于所述基层面101，需保证人体脚部与磁球103接触时，不至于产生不舒适的感觉。当所述磁球103的直径大于所述弹性空心腔102直径的三分之二时，人在踩到弹性空心腔102时会更更快接触到磁球103，没有给脚底一个缓冲的时间，以使脚底更容易产生疼痛，当所述磁球103的直径小于于所述弹性空心腔102直径的三分之二时，由于弹性空心腔102的阻隔，脚底不容易感受到磁球的作用力，从而按摩效果较差。所述磁球103的直径为所述弹性空心腔102直径的三分之二时，可以很好的满足即舒适又美观的条件。

还需要说明的是，所述磁球103的直径与所述弹性空心腔102的直径的比例，还可以为其他的比例，只要保证所述磁球103的直径小于所述弹性空心腔102的直径且不至于太大即可。

还需要说明的是，最优选的方案为弹性空心腔102为球形腔，磁球103的直径为所述弹性空心腔102直径的三分之二。图3为本实用新型的实施方式提供的保健鞋的鞋底的俯视示意图。弹性空心腔102及弹性空心腔102内的磁球103的布置参见图3，既满足脚部的舒适度又不影响保健鞋的美观。

优选地，所述弹性空心腔102凸出于所述基层面101的比例为35％-50％。根据制鞋的材料的不同，弹性空心腔102凸出于基层面101的比例也不同。所述弹性空心腔102为人体直接接触的起到按摩作用的腔体，必须位于所述基层面101以上，且满足脚部可以踩下去，儿童脚部较软，穿着的保健鞋，弹性空心腔102凸出与基层面101的比例可为50％，便会有舒适感；成年人，脚部已成形，设置的比例应小于50％，为40％左右即可。保证人体脚部的舒适度，起到了按摩的作用。

还需要说明的是，所述弹性空心腔102凸出于所述基层面101的比例大于50％时，会使脚部感觉不舒服，不是最佳的选择比例。低于35％时，弹性空心腔102凸出部分太小，脚部按压没有感觉，也不能达到很好的按摩及磁疗作用，因此，弹性空心腔102凸出于基层面101的比例为35％-50％为最佳。

优选地，所述磁球103顶端与所述基层面101之间的高度差为1-2毫米。所述磁球103作为按摩及磁疗作用的关键部件，必须与所述基层面101有一定的高度差且所述高度差必须能满足脚部的接触的舒适度，设置在1毫米到2毫米之间，是优选的方案。

优选地，所述弹性空心腔102设置在所述鞋底1的与穿戴者的脚部的穴位对应的区域。脚部是人体所有身体器官的反射区，人身体的各个器官的神经都会延至脚部，当人体的某个器官出现异常时，脚部反射区就会有结晶沉积成为痛点，当刺激这些痛点时就可以快速排出沉积在组织周围的毒素和废物，因此，脚部磁疗及按摩是全身的保健护理。保健鞋上的弹性空心腔102及其内的磁球103的设置与脚部的穴位相对应设置，起到磁疗按摩的功效。

优选地，所述弹性空心腔102的数量至少为30个。

优选地，所述弹性空心腔102的数量至多为60个。图3为本实用新型的实施方式提供的保健鞋的鞋底的俯视示意图。保健鞋的目的是通过人在走路时，脚部踩按弹性空心腔102，从而弹性空心腔102刺激脚底穴位，达到缓解人体疲劳，使人体感到舒适的效果，所述弹性空心腔102必须设置在所述鞋底1的与穿戴者的脚部的穴位相对应的区域，才能起到事倍功半的效果。由于所设置的保健鞋的弹性空心腔102与人体穴位相对应，人体的穴位大大小小有多个，想得到全面的按摩及保健磁疗作用，需要对应不同的穴位都设置有弹性空心腔102及其内的磁球103，才能保证人体的每个部位都得到充分的按摩及磁疗保健作用，使人体的疲劳得到充分的缓解。因此，其对数必须与人体脚部的穴位相吻合，至少30个，至多60个，保证人体脚部得到足够的按摩与磁疗作用，缓解人体的疲劳。

优选地，所述保健鞋还包括鞋帮2，所述鞋帮2上设置有磁片4。鞋帮2也属于鞋的一部分，也与人体脚部的穴位相对应，在其上设置磁片4，鞋底1上的磁球103与所述磁片4形成一个闭合的磁场，通过磁场的不断作用，保证人体的脚部的每一穴位都能得到按摩及磁疗，起到事半功倍的作用，使人体疲劳得到充分缓解。

还需要说明的是，所述保健鞋还包括鞋面3，所述鞋面3上也可设置磁片4，鞋面3也与人体的脚部的穴位相对应，在鞋面3上设置磁片4可以更好的缓解脚部的疲劳感，使人体得到充分的缓解。

优选地，所述磁球103的材料为钕铁硼。所述磁球103作为起到按摩及磁疗作用的关键部件，其材料可以为铝镍钴磁铁、钐钴磁铁或是钕铁硼磁铁等。其中，钕铁硼不易碎，有较好的机械性能，合金密度低，价格低，是磁性元件的小型化、超小型化的最好选择。因此，优选地，材料是钕铁硼。所述磁球103具有磁性，安装于保健鞋的鞋底，人体与所述磁球103接触，在鞋底产生磁场，从而达到缓解疲劳的作用；且所述磁球外层的弹性空心腔102按适合人体脚部的曲线设置，人体穿着后，会感觉很舒适，充分缓解人体的疲劳。

综上所述，在本实施例中，所述鞋底1的上表面包括基层面101以及多个凸出于所述基层面101的弹性空心腔102，所述弹性空心腔102内设置有磁球103，所述磁球103的顶端高于所述基层面101。所述磁球103位于所述弹性空心腔102内且磁球103与弹性空心腔102均高于所述基层面101，人穿上这种保健鞋后，脚部与鞋底1上的弹性空心腔102接触，踩下去，弹性空心腔102内的空气被压缩，一次次的对脚部的穴位起到按摩作用；同样的，脚部下压后，触碰到磁球103，与磁球103接触，整个鞋底形成一个磁场，起到按摩及磁疗的作用。与现有技术中通过在鞋底设置硬型按摩钉及镶嵌磁片，硬型按摩钉过硬且未按人体脚部的曲线设计，使脚部穿着极不舒服，本实用新型中，通过增加弹性空心腔102及其内的磁球103，保证人脚部与鞋底接触时不至于过硬使人感到不舒服，充分缓解了人体的疲劳感。

最后应说明的是：以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对实用新型进行了详细说明，本领域的普通技术人员应当理解；其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围。
