一种遮背式太阳帽的制作方法

本实用新型涉及帽子领域，尤其涉及一种遮背式太阳帽。

背景技术：

目前人们在烈日下劳动或进行户外活动，主要以戴传统的防晒帽、包头巾，来防晒防暑，传统的防晒太阳帽不但闷热不通风，而且防晒防暑效果差。现有遮背式太阳帽主要由帽盖和帽檐缝接组成，背布用拉链或缝制安装在帽檐边缘下方，但是目前的遮阳防晒帽隔热效差，没有设计足够长的背布，且头部和背部通风效果差。

技术实现要素：

针对现有技术中存在的问题，本实用新型的目的在于提供一种结构简单轻便、防晒通风效果好的遮背式太阳帽。

为达到以上目的，本实用新型采用如下技术方案。

一种遮背式太阳帽，主要包括帽子和背布，所述帽子由帽盖、帽檐和帽衬缝接组成；所述背布安装在帽檐上，其特征在于，所述帽檐与背布为可自由拆卸和安装连接结构；所述背布侧设两个侧翼，侧翼上设有遮阳通风网眼布。

所述帽子为大檐帽，帽盖圆形平顶上设有挡雨布，帽衬缝接在帽盖内，帽衬向下凸出帽檐平面；帽檐为圆环形，帽檐正前方边缘设有遮光网；帽盖比帽衬大，帽衬与帽盖之间留有通风间隙，在帽衬下方缝接有两条帽带。

所述帽盖由遮阳网、帽盖前布、帽盖顶圆形布与帽盖底环形布缝接，构成圆锥柱状帽盖；帽盖侧面挡雨布上设置有四个透气孔。

所述帽檐由上下两层布，中间为隔热材料层三层缝制而成，帽檐边缘设有拉链，拉链长度为帽檐边缘长度的4/5；帽檐圆环外环缝接布与隔热材料层外缘之间内嵌有扁钢丝圈。

所述遮光网缝接在帽子正前方帽檐边缘，长度为帽檐边缘长度的1/5。

所述背布包括：所述背布由两层布缝制而成；在背布的两层布之间分别内嵌横向的两条扁钢丝；扁钢丝与背布边缘交接的位置还设有顶背绳；所述背布上方边缘设有拉链。

所述背布上还设置有两条横条状透气网；其中一条透气网的一边与背布上方边缘缝接，另一边与拉链的一边链齿缝接，另一条透气网设置在背布中间。

所述帽衬由四条布带十字交叉缝接，四条布带再分别与布带圈对称缝接成“T”字交接带，呈向上凸起的半球状；帽衬中的四条布带延伸部分分别与帽檐圆环内环十字对称桥接；帽衬圈上设置有调节扣。

与现有技术相比，本实用新型的优点在于：

一、通过设计帽盖侧面遮阳通风网，帽盖大于帽衬，帽盖与帽衬之间留有通风透气间隙，帽衬戴上头后头部与帽盖不直接接触，达到不但头部防晒而且上下左右通风透气的效果，且遮阳隔热防紫外线。

二、通过设计帽盖上的挡雨布，雨天时可以放下挡雨布挡雨防水，晴天时可以上翻挡雨布，通风透气。

三、通过设计加长背布且增加隔热材料层，方便使用者站立或弯腰劳动时更好的遮荫背部。

四、通过设计背布侧翼遮阳通风网眼，使帽子内通风透气，防止闷热缺氧，增加遮阳防晒效果。

五、通过设计背布下部分内置横向扁钢丝和顶背绳，按需要收紧顶背绳使扁钢丝与顶背绳形成弓状，顶背绳顶着背部，背布与背之间形成弓形空间，防止背布直接与背部接触，达到背部通风透气效果。

六、通过设计背布两条横条状透气网，使背部通风透气郊果更好。

七、通过设计帽檐正前方边缘的下方的遮光网眼，防止光线刺眼。

附图说明

图1所示为本实用新型提供的遮背式太阳帽侧面示意图；

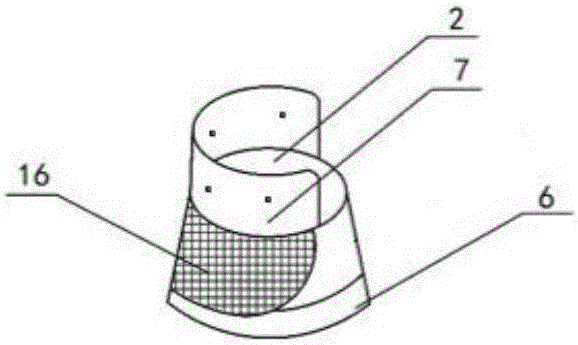

图2所示为本实用新型提供的帽盖示意图；

图3所示为帽盖顶圆形布结构剖释图；

图4所示为本实用新型提供的遮背式太阳帽正面示意图；

图5所示为本实用新型提供的遮背式太阳帽背面示意图；

图6所示为背布结构示意图；

图7所示为本实用新型提供的遮背式太阳帽俯视示意图；

图8所示为本实用新型提供的遮背式太阳帽仰视示意图；

图9所示为帽盖与帽衬分解结构示意图。

附图标记说明1背布、2帽盖、3帽檐、4遮阳通风网眼布、5帽盖前布、6环形布、7挡雨布、8遮光网、9拉链、10扁钢条、11顶背绳、12帽衬、13布带、14布带圈、15帽带、16遮阳网、17上层布、18中间隔热材料层、19下层布、20透气网。

具体实施方式

为方便更好地理解本实用新型的实质，下面结合附图对本实用新型的具体实施方式进行详细阐述。

如图1—9所示，一种遮背式太阳帽，包括：帽子和背布1，所述帽子由帽盖2、帽檐3和帽衬组成，所述帽盖2、帽檐3和帽衬12缝接在一起组成帽子，帽衬12缝接在帽盖2内，帽衬12向下凸出帽檐平面；所述背布1安装在帽子上，背布1和帽檐2可自由拆卸和安装，所述背布1侧设两个侧翼，侧翼上设有三角形遮阳通风网眼布4。所述帽盖2由遮阳网16、帽盖前布5、帽盖顶圆形布与帽盖底环形布6缝接成圆锥柱状，帽盖2侧面挡雨布上设置有四个透气孔，帽盖2与帽檐3圆环的内圆缝接。帽檐3为圆环形，帽檐正前方边缘设有遮光网8；遮光网8缝接在帽檐3正前方帽檐圆环外环余下的1/5外环边缘，遮光网8呈自然下垂的垂帘状。环绕帽盖2顶圆形布缝接有挡雨布7，围绕帽檐3圆环的外环边缘缝接拉链9的一边拉链齿，缝接长度为帽檐3圆环外环长度的4/5。所述帽盖2顶圆布由上层布17、中间隔热材料层18和下层布19三层缝制成圆形。所述圆环形帽檐3由上层布、中间隔热材料层和底层布三层缝制而成；中间隔热材料跟帽檐3一样是圆环形，帽檐3圆环外环缝接布与隔热材料层外缘之间内嵌有扁钢丝圈，即该扁钢丝圈围绕帽檐圆环外环一周，用以定形帽檐3成平整圆环。背布1由上层布、中间隔热材料层和下层布三层缝制而成，背布1上缘缝接拉链9的一边拉链齿，背布1的下部分分别横向缝嵌有两条扁钢条10，在内嵌有扁钢丝10的与背布1边缘交接的位置设有顶背绳11，背部下面的顶背绳11还可以用作压紧身体的防风绳；所述背布1上还设置有两条横条状透气网20，透气网20一条设置在背布1上方边缘，一边与背布1上方边缘缝接，另一边与拉链的一边链齿缝接，另一条设置在背布中间，扁钢条10之间。帽衬12由布带13十字交叉缝接，四条布带13再分别与布带圈14对称缝接成“T”字交接带，呈向上凸起的呈半球状。帽衬12中的四条布带延伸部分分别与帽檐3圆环内环十字对称桥接，帽衬圈上设置有调节扣，以调整大小松紧。帽檐圆环内圈比帽衬布带圈14大，形成帽衬12与帽盖2之间留有通风透气间隙。帽带15设置有四条，两条分别对称缝接在帽衬左右布带13与布带圈14交接处，两条缝接在帽衬后方布带13与布带圈14交接处。

使用时，使用者将帽衬12戴在头上，在下额绑好帽带15，收紧顶背绳11使顶背绳11与背布内嵌扁钢条10形成弓状隆起，背布自然下垂时，顶背绳顶在背部，十分方便。

以上具体实施方式对本实用新型的实质进行了详细说明，但并不能以此来对本实用新型的保护范围进行限制。显而易见地，在本实用新型实质的启示下，本技术领域普通技术人员还可进行许多改进和修饰，需要注意的是，这些改进和修饰都落在本实用新型的权利要求保护范围之内。
