一种新型便捷式卡扣的制作方法

本实用新型涉及卡扣领域，尤其涉及一种新型便捷式卡扣。

背景技术：

现在市面上运动鞋层出不穷，无论是夏季穿的还是冬季穿的，无论什么年龄段都面临着系鞋带的问题，以往是绳系带，后来有了魔术贴，再后来有了卡扣鞋带。而传统的卡扣是用螺丝固定，更换繁琐，浪费时间。随着人们生活水平的提高，对物质要求越来越高，运动要求本实用新型是采用可方便随意拆卸卡扣固定。

技术实现要素：

本实用新型实施例所要解决的技术问题在于，提供一种增加了鞋子的美观度，设计理念创新，采用可方便随意拆卸卡扣固定式，消除运动时松动，并且简单方便，给人运动生活带来极大的方便和实用的一种新型便捷式鞋带卡扣。

所述新型便捷式卡扣，包括扣体及与所述扣体扣合连接的3D底座，所述扣体包括设置在其上方的固定挡边、设置在所述扣体下方的第一卡扣、第二卡扣及设置所述扣体前端整体呈“T”型的固定栓片；所述3D底座上方设置有与所述第一卡扣及第二卡扣对应的第一卡孔及第二卡孔，所述3D底座的前端与所述固定栓片对应位置处设置在档板卡齿，所述扣体及3D底座分别通过第一卡扣、第二卡扣、第一卡孔、第二卡孔、固定栓片及挡板卡齿相互扣合连接。

作为本技术方案的进一步改进，所述3D底座上方第一卡孔及第二卡孔对应位置的两侧分别设置有一固定挡板。

所述卡扣设置扣体中部的安装孔内，所述卡扣的一端与所述安装孔的一边一体连接，所述卡扣的另一端自由端，所述自由端呈“L”型向下方的3D底座延伸。

所述固定挡板从上到下的厚度依次增加。

实施本实用新型实施例，具有如下有益效果：

本实用新型实施例一种新型便捷式卡扣，在安装时，按照顺序将卡扣体安装到3D底座，卡扣按顺序穿过卡孔，固定栓片扣在卡齿上面，轻轻按下卡扣体，使之牢牢扣在挡板处及固定挡板加以牢固，这样起到整个鞋带卡扣稳固性。本实用新型设计美观时尚，使用简便，本实用新型具有设计合理，结构简单，使用方便，设计美观，经济又实用，干净大方，省时省力，并且符合现代人们的生活运动。

附图说明

图1是本实用新型实施例卡体结构示意图；

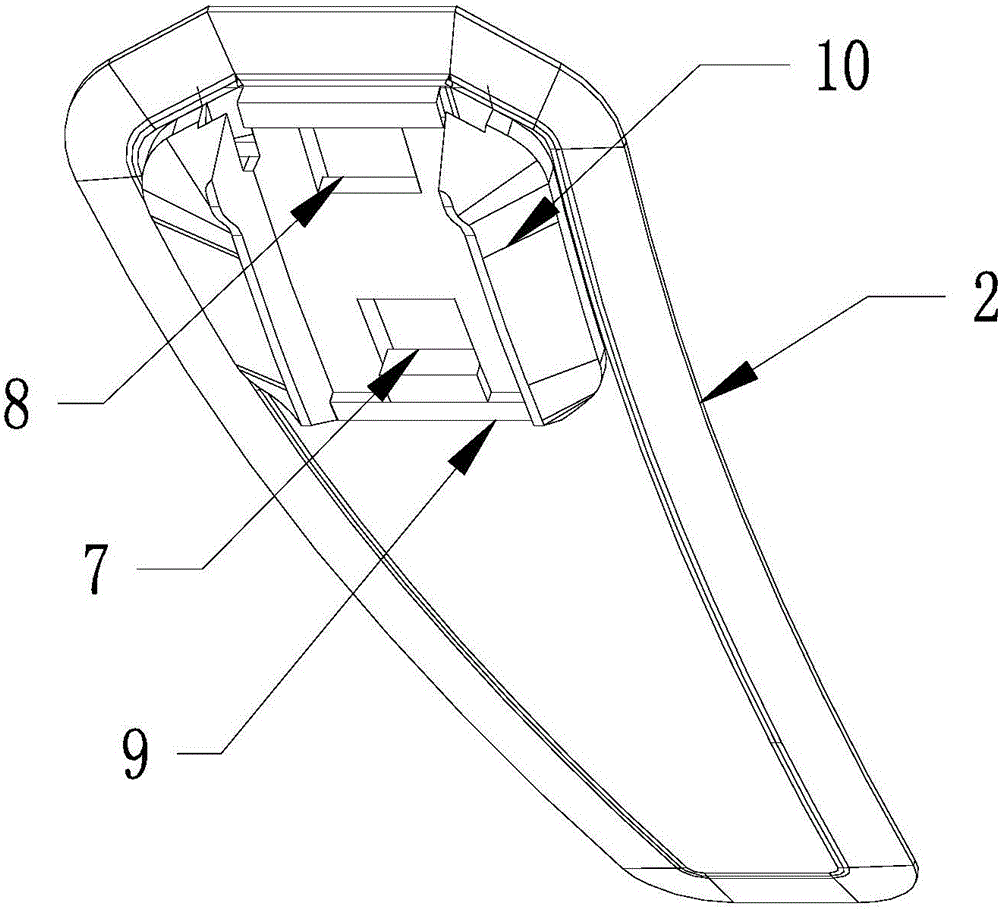

图2是本实用新型实施例3D底座结构示意图。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型作进一步地详细描述。

本实用新型实施例新型便捷式卡扣，包括扣体1及与扣体1扣合连接的3D底座2，扣体1包括设置在其上方的固定挡边3、设置在扣体下方的第一卡扣4、第二卡扣5及设置扣体前端整体呈“T”型的固定栓片6；3D底座2上方设置有与第一卡扣4及第二卡扣5对应的第一卡孔7及第二卡孔8，3D底座2的前端与固定栓片6对应位置处设置在档板卡齿9，扣体1及3D底座2分别通过第一卡扣4、第二卡扣5、第一卡孔7、第二卡孔8、固定栓片6及挡板卡齿9相互扣合连接；其中3D底座2上方第一卡孔4及第二卡孔5对应位置的两侧分别设置有一固定挡板10；卡扣设置扣体1中部的安装孔11内，卡扣的一端与安装孔11的一边一体连接，卡扣的另一端自由端12，自由端12呈“L”型向下方的3D底座2延伸。固定挡板10从上到下的厚度依次增加。

本实用新型实施例一种新型便捷式卡扣，在安装时，按照顺序将卡扣体安装到3D底座，卡扣按顺序穿过卡孔，固定栓片扣在卡齿上面，轻轻按下卡扣体，使之牢牢扣在挡板处及固定挡板加以牢固，这样起到整个鞋带卡扣稳固性。本实用新型设计美观时尚，使用简便，本实用新型具有设计合理，结构简单，使用方便，设计美观，经济又实用，干净大方，省时省力，并且符合现代人们的生活运动。

以上所揭露的仅为本实用新型一种较佳实施例而已，当然不能以此来限定本实用新型之权利范围，因此依本实用新型权利要求所作的等同变化，仍属本实用新型所涵盖的范围。
