一种多功能镜子的制作方法

本实用新型属于生活用品领域，具体涉及一种多功能镜子。

背景技术：

镜子是一种表面光滑，并且具有反射光线能力的物品。常被人们用来整理仪容。在科学方面，镜子还被使用在望远镜、镭射、工业器械等领域的仪器设备上。

化妆镜是镜子的一种细化分支，主要用途是供人们用来整理仪表仪容。家用化妆镜大多体积较大，不便移动。为了便于外出时随时携带使用，便携的化妆镜应运而生，现在便携的小型化妆镜基本是女士们外出的必备品。

目前的便携化妆镜只具备镜面反射供人们检查仪表的功能，功能单一。

与此同时，便携移动电子产品智能手机、平板电脑以及智能手表等的流行，使得移动电源(即充电宝)也成为人们外出的必需品。

如何将充电和镜子功能有机的整合在一起，丰富化妆镜的功能成为亟待解决的问题。

技术实现要素：

为了解决现有技术存在的上述问题，本实用新型提供了一种多功能镜子。本实用新型提供的多功能镜子在保留镜子功能时，同时具备充电宝功能，功能多样且外形美观大方便于携带。

本实用新型所采用的技术方案为：

本实用新型的多功能镜子包括壳体和盖合在所述壳体上表面的顶盖，所述顶盖的一端与所述壳体的一端铰接；所述顶盖靠近所述壳体的侧面镶嵌设置有第一镜体，所述壳体内固定设置有移动电源，所述移动电源的侧壁上设置有USB电源输出孔和充电孔，所述壳体的侧壁开设有对应所述USB电源输出孔和充电孔的通孔。

本实用新型的多功能镜子具体使用时，通过打开向上翻起顶盖漏出第一镜体。第一镜体即提供镜面功能，供使用者对照整理仪表。在需要对智能手机等智能设备充电时，取相应数据线插接在壳体上对应的USB电源输出孔，并将数据线另一端插接在智能手机等智能设备的充电口，即可方便的给智能设备充电。当需要对本实用新型的多功能镜子内的移动电源进行充电时，将电源线电连接至壳体上对应的充电孔，即可方便的对移动电源进行充电。在平时收纳或外出不使用多功能镜子时，将顶盖保持向下盖合的状态，通过顶盖和壳体保护内部的第一镜体，使得第一镜体不易被碰撞碎裂。

为了进一步提升本实用新型的顶盖的外观美观效果和保证其对第一镜体的隔离保护作用，所述顶盖和所述壳体均由铝合金材料、锡合金材料、铜合金材料或铁合金材料制成。作为顶盖与壳体的一种优选铰接方式，所述顶盖与所述壳体通过合页铰接，所述合页与所述顶盖的连接端通过焊铝固定在所述顶盖的下端。通过铝合金焊接的形式将合页固定在铝合金材质的顶盖上，使得焊接部位浑然一体，能够遮掩焊接痕迹，提高美观效果。

为了避免顶盖反复盖合时，对壳体上表面进行反复冲击，造成壳体上表面损伤，所述壳体的上表面固定设置有缓冲层。缓冲层的材质为软性弹性材质，通过缓冲层的弹性卸力，能够很好的保护壳体不被冲击损伤。所述缓冲层为圆环形，所述缓冲层的材质为塑胶。

为了方便在不使用多功能镜子时，顶盖与壳体稳定保持盖合贴合状态，所述顶盖靠近所述壳体的侧面的上端镶嵌固定设置有磁铁，所述壳体与所述缓冲层之间还设置有与所述磁铁位置相应的配合磁铁。通过磁铁与配合磁铁的磁吸作用，顶盖与壳体能够稳定保持贴合状态，更有效保护它们之间的镜体结构。同时磁吸结构打开也很方便，并且没有明显锁扣痕迹，能够进一步提升本实用新型多功能镜子的外观美观效果。

所述壳体的上表面镶嵌固定设置有第二镜体，所述第二镜体位于圆环形的所述缓冲层的中间区域。增设的第二镜体可以从不同角度提供反射功能，与第一镜体相互配合，能够更进一步方便使用者整理仪表。同时，当第二镜体存在时，第一镜体可以去除并将第一镜体所在位置设计成中空结构，在顶盖的中空结构内可以设置贴花，进一步美化本实用新型多功能镜子。贴花的样式和材料可以根据使用者喜好DIY成任意图案，进而满足使用者的多种个性化需求。

根据实际需要，所述顶盖和所述壳体为相互对应圆形、椭圆形或方形。显然的，顶盖和所述壳体的具体形状亦可以设计成其他形状，在本实用新型的技术启示下，这些其他形状均为惯用技术手段的直接置换，均涵盖在本实用新型的保护范围之内。当所述顶盖和所述壳体为相互对应的方形时，为了避免尖锐的顶角给使用者带来不必要的损伤，所述顶盖和所述壳体的方形顶角位置均为圆弧边，圆弧边的设计还可以进一步提升本实用新型多功能镜子的美感。

所述顶盖和所述壳体的外表面均经喷砂多色氧化处理。顶盖和壳体经喷砂多色氧化处理后，会有一系列优点，比如不易出现刮痕、不易显现出汗渍污迹、不易被锈化使用寿命更长、色彩丰富等等。

本实用新型的多功能镜子的顶盖还可具备智能发光功能，根据本实用新型的实施例，一个具体的可选实现方案为，在壳体内配备控制开关，顶盖的边缘设置环形灯，环形灯通过控制开关与移动电源电连接，顶盖向上打开远离壳体时，控制开关接通，环形灯亮起，顶盖向下关闭贴合壳体时，控制开关断开，环形灯熄灭。

综上所述，本实用新型的有益效果为：本实用新型的多功能镜子将化妆镜融合进入充电宝功能，功能多样且方便了外出携带。同时，本实用新型的多功能镜子通过结构设计很好的保护了起镜面作用的镜体结构。通过缓冲层和磁铁设计在保证多功能镜子能够顺利方便开合的同时，不会冲击损伤壳体。本实用新型的多功能镜子还通过一系列设计进一步提升了其外观美观效果，并且能够满足使用者的美观个性化需求。

附图说明

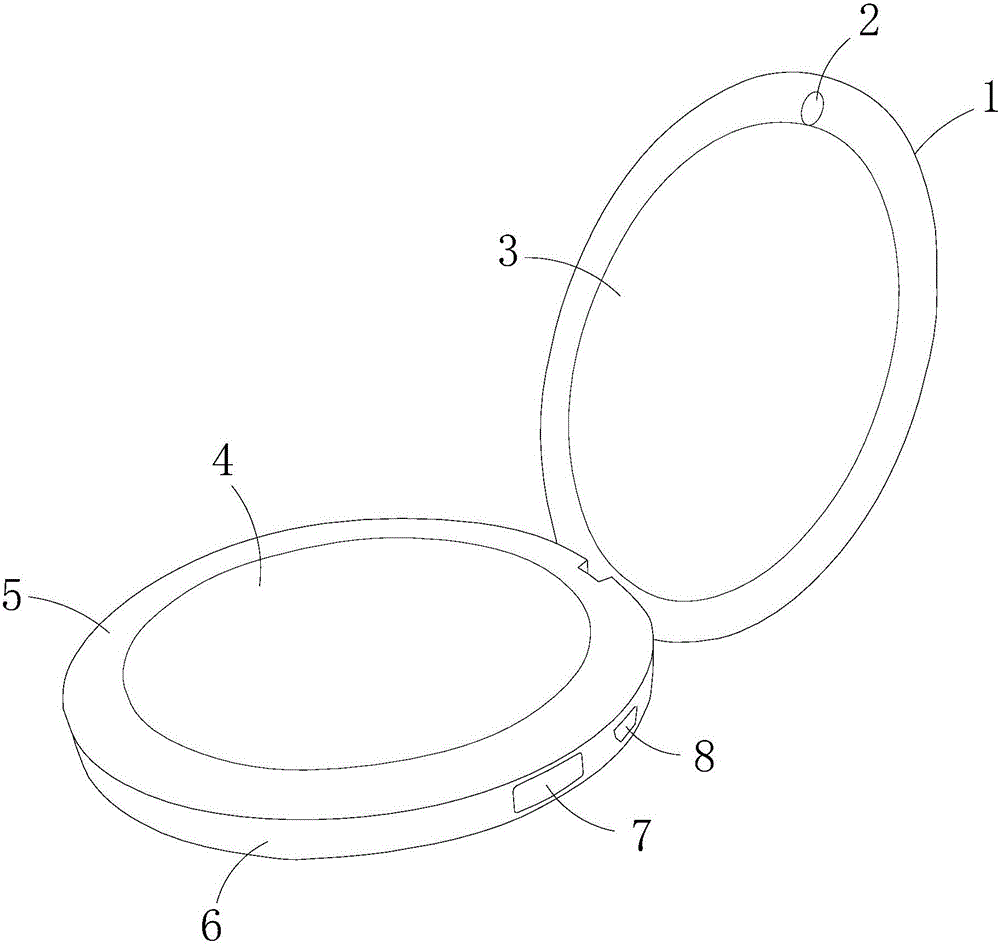

图1是本实用新型的多功能镜子展开时的结构示意图；

图2是本实用新型的多功能镜子关闭时的结构示意图。

图中：1为顶盖；2为磁铁；3为第一镜体；4为第二镜体；5为缓冲层；6为壳体；7为USB电源输出孔；8为充电孔。

具体实施方式

下面结合附图及具体实施例对本实用新型作进一步阐述。

如图1～图2所示，本实施例的多功能镜子包括壳体6和盖合在所述壳体6上表面的顶盖1，所述顶盖1的一端与所述壳体6的一端铰接；所述顶盖1靠近所述壳体6的侧面镶嵌设置有第一镜体3，所述壳体6内固定设置有移动电源，所述移动电源的侧壁上设置有USB电源输出孔7和充电孔8，所述壳体6的侧壁开设有对应所述USB电源输出孔7和充电孔8的通孔。

为了进一步提升本实用新型的顶盖的外观美观效果和保证其对第一镜体的隔离保护作用。在一个更进一步的改进实施例中，所述顶盖1和所述壳体6均由铝合金材料制成，或者所述顶盖1和所述壳体6均由锡合金材料制成，或者所述顶盖1和所述壳体6均由铜合金材料制成，或者所述顶盖1和所述壳体6均由铁合金材料制成。所述顶盖1与所述壳体6通过合页铰接，所述合页与所述顶盖1的连接端通过焊铝固定在所述顶盖1的下端。通过铝合金焊接的形式将合页固定在铝合金材质的顶盖上，使得焊接部位浑然一体，能够遮掩焊接痕迹，提高美观效果。

在一个更进一步的改进实施例中，所述壳体6的上表面固定设置有缓冲层5。所述缓冲层5为圆环形，所述缓冲层5的材质为塑胶。增设的缓冲层5能够起到弹性缓冲作用，很好的保护壳体6不被反复的冲击所损伤。

为了方便在不使用多功能镜子时，顶盖1与壳体6稳定保持盖合贴合状态，在一个更进一步的改进实施例中，所述顶盖1靠近所述壳体6的侧面的上端镶嵌固定设置有磁铁2，所述壳体6与所述缓冲层5之间还设置有与所述磁铁2位置相应的配合磁铁。磁铁2和配合磁铁相互配合的磁吸结构设计在保证顶盖1与壳体6稳定保持盖合贴合状态的同时，没有明显的锁扣痕迹，并且配合磁铁在壳体6和缓冲层5之间的隐藏式设计，使得本实施例的多功能镜子外观更为美观。

在一个更进一步的改进实施例中，所述壳体6的上表面镶嵌固定设置有第二镜体4，所述第二镜体4位于圆环形的所述缓冲层5的中间区域。增设的第二镜体4与第一镜体3相互配合，能够更进一步方便使用者整理仪表。另一种可选的设计方案，当第二镜体4存在时，第一镜体3可以去除并将第一镜体3所在位置设计成中空结构，在顶盖1的中空结构内可以设置贴花，进一步美化本实施例多功能镜子。贴花的样式和材料可以根据使用者喜好DIY成任意图案，进而满足使用者的多种个性化需求。

根据不同的实际需求，作为可选，所述顶盖1和所述壳体6为相互对应圆形、椭圆形或方形。当所述顶盖1和所述壳体6为相互对应的方形时，所述顶盖1和所述壳体6的方形顶角位置均设计为圆弧边。圆弧边的设计可以避免尖锐的顶角给使用者带来不必要的损伤，同时圆弧边的流线型设计能够进一步提升本实施例的多功能镜子的美感。

为了提升本实施例的多功能镜子的抗污能力、抗刮伤能力和使用寿命，在一个更进一步的改进实施例中，所述顶盖1和所述壳体6的外表面均经喷砂多色氧化处理。

在另一个更进一步的改进实施例中，本实施例的多功能镜子的顶盖1还可具备智能发光功能。在壳体6内配备控制开关，顶盖1的边缘设置环形灯，环形灯通过控制开关与移动电源电连接，顶盖1向上打开远离壳体6时，控制开关接通，环形灯亮起，顶盖1向下关闭贴合壳体6时，控制开关断开，环形灯熄灭。

本实用新型不局限于上述最佳实施方式，任何人在本实用新型的启示下都可得出其他各种形式的产品，但不论在其形状或结构上作任何变化，凡是具有与本申请相同或相近似的技术方案，均落在本实用新型的保护范围之内。
